Глава 6 Параметры
ПРИВОД ПЕРЕМЕННОГО ТОКА
+ Электропитание 10 В, 20 мАV
А1 Усиление основной частоты
АС Общий аналоговый вход
- Электропитание -10 В, 20 мАV
0
24 или
4
20 мА
V I
DIP- переключатель А
2

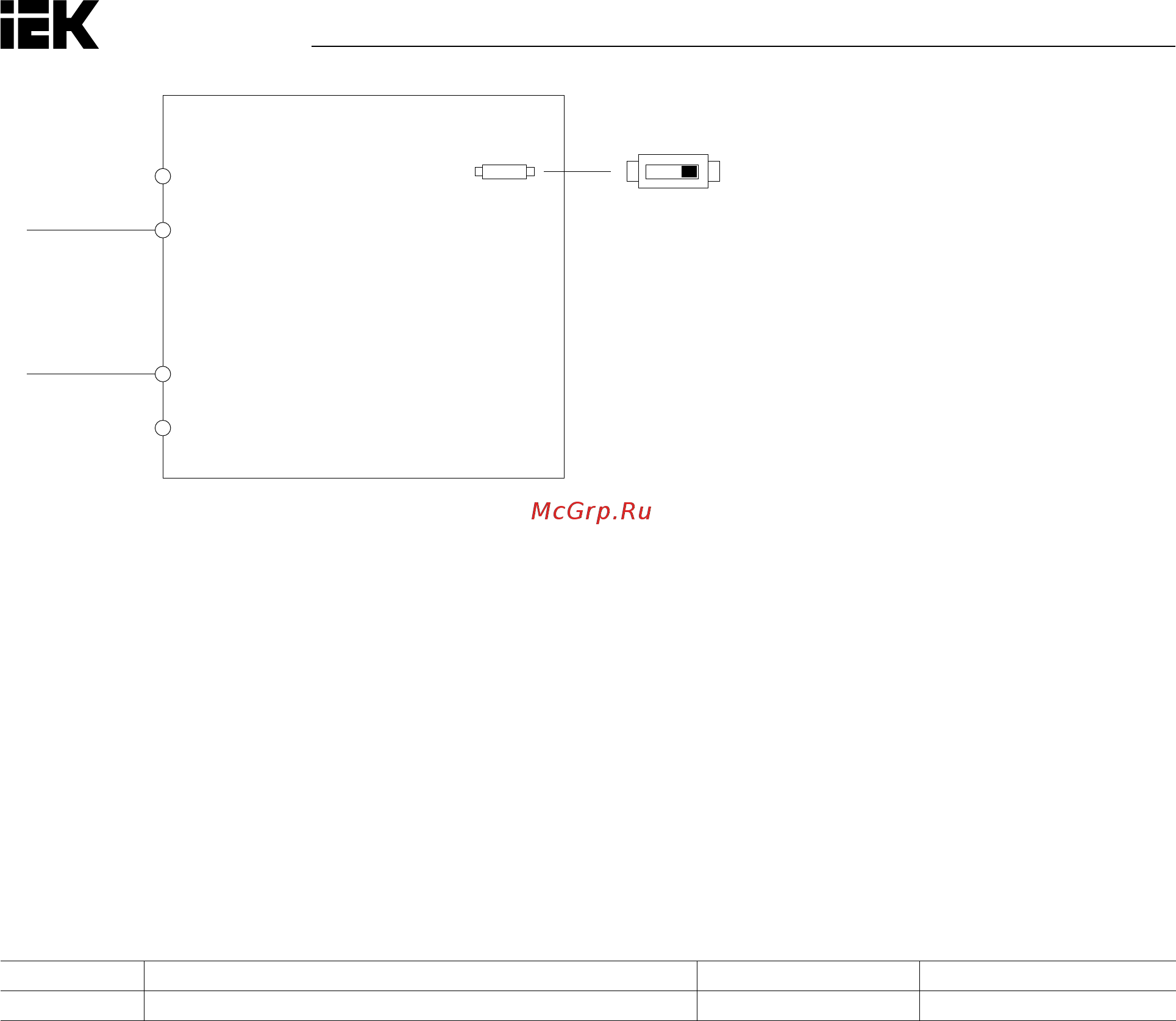

Рис. 6.2. Настройка сигнала управления частотой тока
• Переключение сигналов управления основной/вспомогательной частотами
Если панель входов А1 настроена на 3 (сигналы управления основной/вспомогательной частотами), мно-
госкоростной режим 1 будет следовать сигналу управления частотой с аналогового входа. Подробнее
об этом см. таблицу 6.12.
2: Входы: ПОВЫШЕНИЕ/ПОНИЖЕНИЕ.
Для повышения или понижения частоты используются входные контакты с S1 по S6.
3: Связь по протоколу связи Modbus.
Позволяет управлять частотой через протокол связи Modbus. Нужно удостовериться, что коммуникацион-
ный порт RS-485/422 соединен с RJ45. Подробнее об этом см. в разделе 11.
• b1-01 ВЫБОР КОМАНДЫ «ПУСК» 1
Выбор источника команды «ПУСК» в ДИСТАНЦИОННОМ режиме.
№ Наименование функции Настройки По умолчанию
b1-01 Выбор команды «ПУСК» 1 0÷2 0
0: Кнопочная панель.
Позволяет выбрать команду «ПУСК» кнопкой «ПУСК» на кнопочной панели.
1: Контактная панель цепи управления.
Позволяет подачу команды «ПУСК» через входные контакты в следующем порядке:
• 2 — порядок подключения проводов.
Два входа (вперед/стоп, назад/стоп). E1-00 (S1 — выбор функции) устанавливается на 0 (вперед/стоп),
а E1-01(S2 — выбор функции) на 1 (назад/стоп). См. указания на стр. 112.
• 3 — порядок подключения проводов.
Подключить три входа (вперед, стоп, вперед/назад). Установить A1-03 = 3330 для перезагрузки преобра-
зователя и автоматического распределения функций управления по трем проводникам управления с под-
ключением их к контактам S1, S2 и S5. См. указания на стр. 113.
2: Протокол связи Modbus.
Позволяет подавать команду «ПУСК» через протокол связи Modbus. Следует убедиться, что порт
RS-485/422 подключен к выводам цепи управления J1 и J4.
