59
Глава 6 Параметры
Выходная
частота
С
мещение
Команда
«Повысить 2»
Величина смещения
повышается путем применения
времени разгона или
замедления, установленного
в настройке L4-02

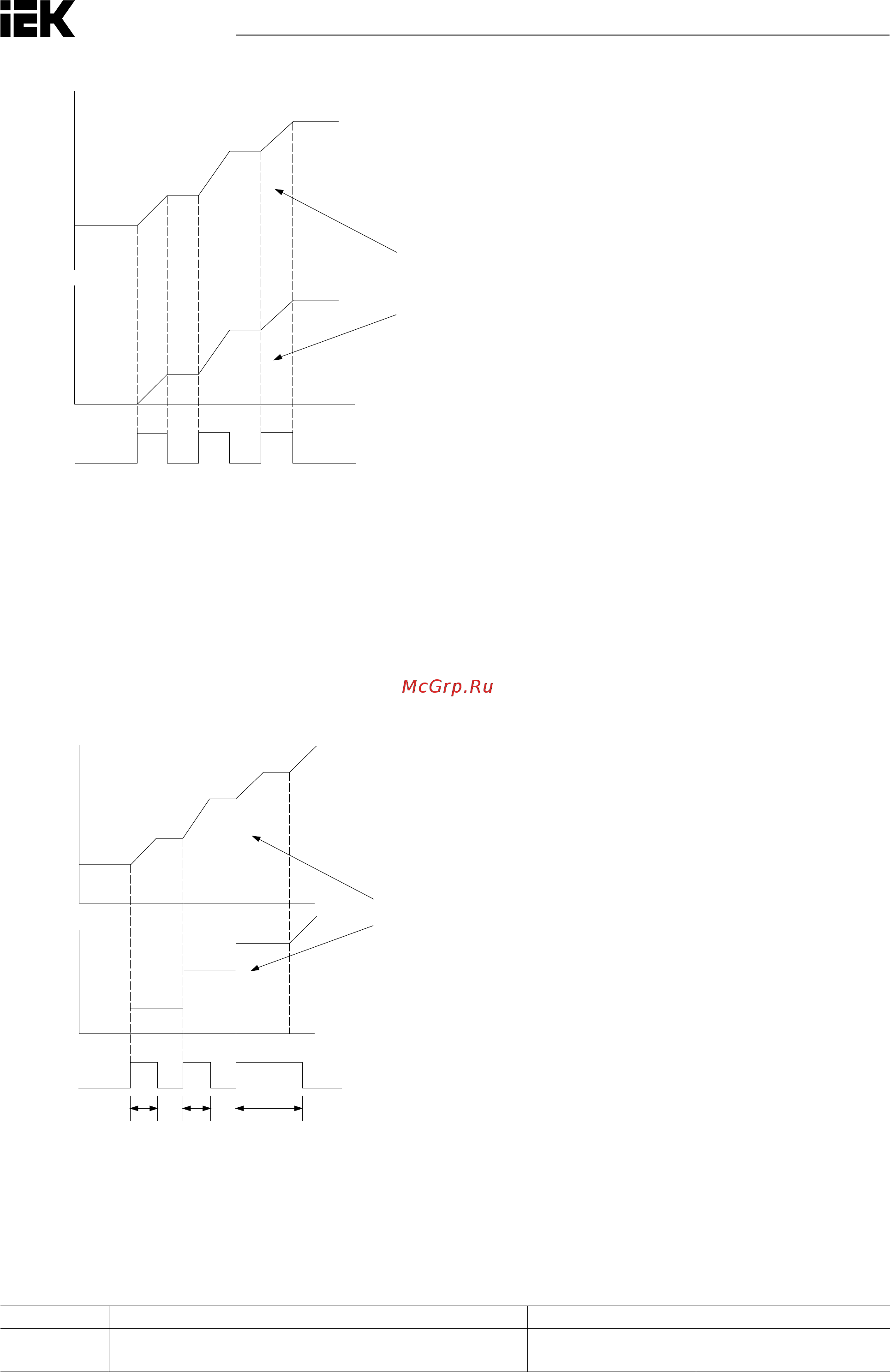

Рис. 6.20. Повышение 2 / понижение 2 смещения при L4-01 = 0,0 Гц
Настройка: L4-01 ≠ 0,00 Гц.
Если команда «Повысить 2» или «Понизить 2» реализуется менее чем через 2 с, смещение будет повышено
или понижено с помощью времени разгона или замедления, определенного в параметре L4-01 (смеще-
ние сигнала управления частотой).
Если для реализации команд «Повысить 2» или «Понизить 2» потребуется больше 2 с, смещение будет
повышено либо понижено с помощью величин времени разгона и замедления, как это задано настрой-
кой для «Повысить 1 / Понизить 1». Изменение сигнала управления частотой произойдет по времени раз-
гона и замедления, определенного в параметре L4-02 (настройка разгона/замедления сигнала
управления частотой).
Величина смешения увеличивается,
когда время разгона/замедления
установлено на L4-02.
Выходная
ч
астота
С
мещение
Команда
«Повысить 2»
Менее
2 сек
Менее
2 сек
Свыше
2 сек
Рис. 6.21. Повышение 2 / понижение 2 смещения, если L4-01 > 0,0 Гц
• L4-02 НАСТРОЙКА РАЗГОНА/ЗАМЕДЛЕНИЯ СИГНАЛА УПРАВЛЕНИЯ ЧАСТОТОЙ («ПОВЫСИТЬ 2 / ПОНИЗИТЬ 2»)
Настройки параметров времени разгона/замедления для повышения или понижения величины смеще-
ния сигнала управления частотой для функции «Повысить 2 / Понизить 2».
№ Наименование функции Настройки По умолчанию
L4-02 Настройки времени разгона/замедления сигнала управ-
ления частотой («Повысить 2 / Понизить 2»)
0, 1 0
