78
Глава 6 Параметры
Р4-01
Р4-00
Р4-01
Р4-00
ВКЛ
Выходная
частота
Ф
ункция 2
о
пределения
частоты
ВЫКЛ

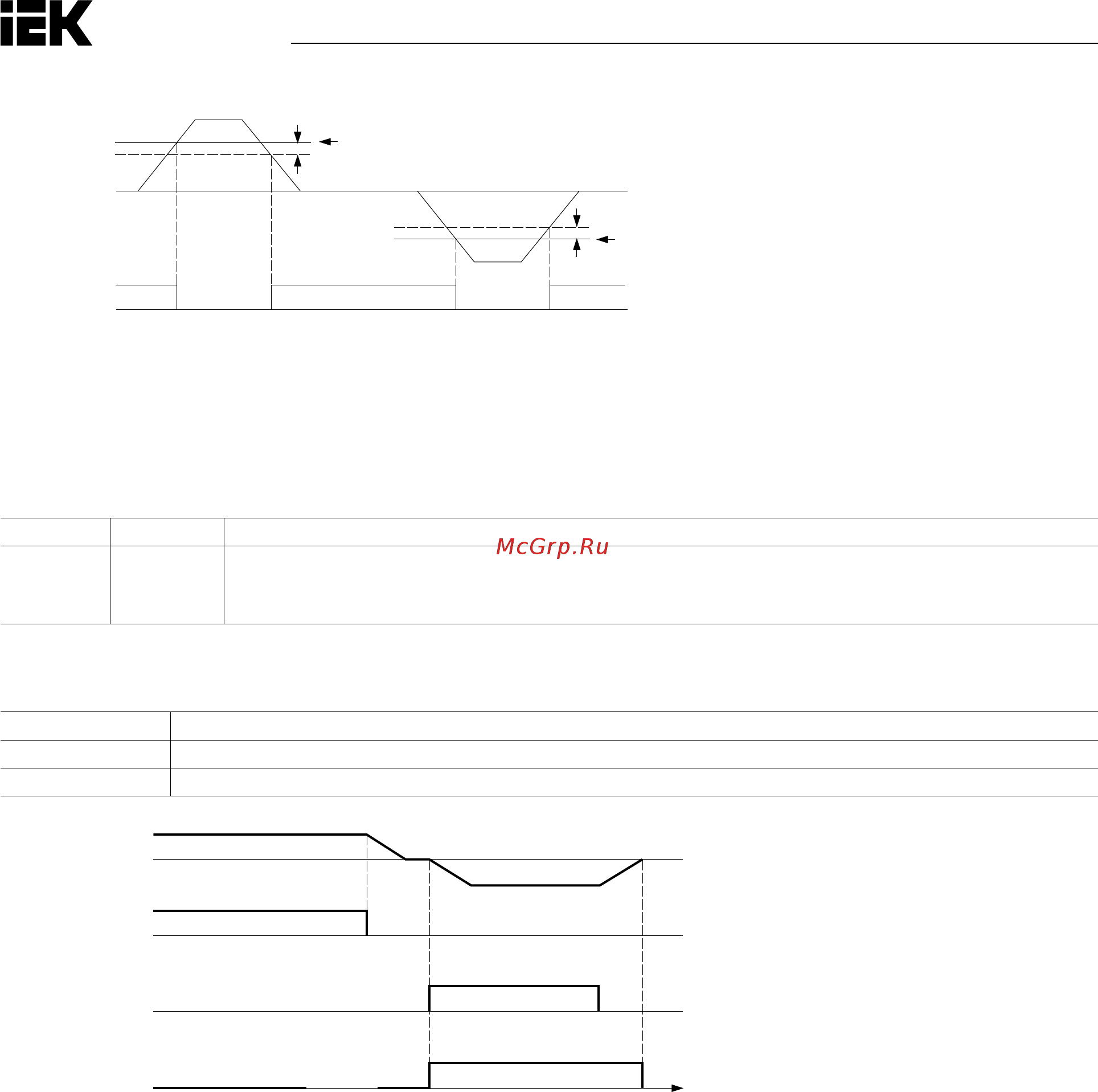

Рис. 6.38. Функция 2 определения выходной частоты
18/20: Определение повышенного/пониженного напряжения.
Выводы повышенного или пониженного напряжения на внешние устройства. Определение крутящего
момента и настройка выхода устанавливаются, как указано ниже. Подробнее об этом см. P6 (определе-
ние избыточного/пониженного напряжения).
Настройка Контакты Описание состояния
18 Разомкнуты Определение 1 повышенного/пониженного напряжения (замыкающие контакты). Выходной ток или
крутящий момент превышают уровень P6-01 (уровень 1 определения повышенного/пониженного напря-
жения) для P6-02 времени (время 1 определения повышенного /пониженного напряжения)
22: При вращении в обратном направлении.
Когда электродвигатель вращается в обратном направлении, контакты назначенного выхода замкнуты.
Контакты Описание состояния
Разомкнуты Электродвигатель вращается в прямом направлении
Замкнуты Электродвигатель вращается в обратном направлении
В
ыходная частота
С
игнал прямого
х
ода
С
игнал обратного
х
ода
В
о время вращения
в
обратном
н
аправлении
ВКЛ
ВЫКЛ
ВРЕМЯ
Рис. 6.39. В режиме вращения электродвигателя в обратном направлении
23: Резерв.
24: Рекуперация.
Во время рекуперации электродвигателя назначенные выходные контакты замыкаются.
25: Перезапуск.
При попытке преобразователя сбросить ошибку во время перезапуска контакты назначенного выхода
замыкаются. Если после перезапуска ошибка устранена, контакты выхода размыкаются. Если число
попыток перезапуска достигает числа, настроенного в P5-00 (число попыток автоматического переза-
пуска), без успешного устранения ошибки, контакты выхода разомкнутся после обнаружения ошибки.
26: Предупредительный сигнал перегрузки ЭД (oL1).
Когда уровень перегрузки электродвигателя превысит 90 % определенного уровня, контакты назначен-
ного выхода замкнутся. Подробнее об этом см. P1-00 (выбор функции защиты электродвигателя).
27: Предупредительный сигнал перегрева преобразователя (oH).
Когда температура радиатора преобразователя превысит определенный уровень oH (перегрев), контакты
назначенного выхода замкнутся.
28: Резерв.
29–34: Резерв.
