88
Глава 6 Параметры
3: Векторный электродвигатель (диапазон регулирования при постоянном крутящем моменте 1÷100).
Электродвигателю разрешается работать при 100 % нагрузки с частотой от 1 до 100 %. Когда электродви-
гатель работает с более низкой частотой при 100 % нагрузки, срабатывает ошибка перегрузки.

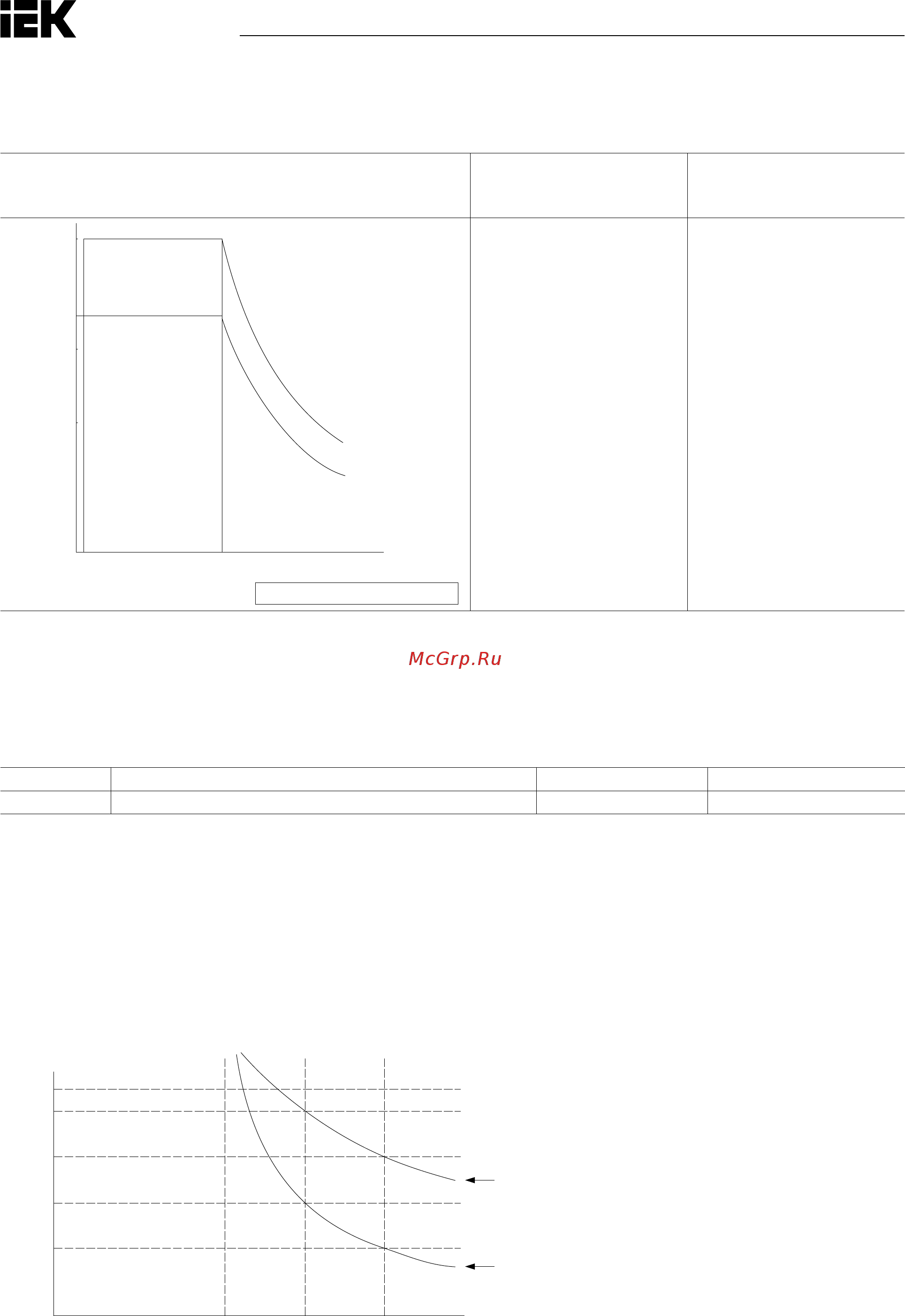

Устойчивость к перегрузке Охлаждающая способность Характеристики перегрузки
(при нагрузке электродвига-
теля 100 %)
К
рутящий
м
омент
(
%)
150
100
90
50
0
110
100
(60 Гц)
Скорость (%)
Продолжительный
60 секунд
Номинальная скорость = 100 %
Электродвигатель эффективно
самоохлаждается на низких
частотах (около 6 Гц)
Продолжительный режим
работы в диапазоне 6÷60 Гц
• P1-01 ВРЕМЯ РАБОТЫ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ ЭЛЕКТРОДВИГАТЕЛЯ
Задает время остановки электродвигателя при перегрузке. Обычно данный параметр не требует регули-
ровки. Однако если допустимые значения перегрузки электродвигателя подтверждены производителем,
необходимо ввести время, на протяжении которого электродвигатель может продолжать работать
в режиме перегрузки при перегреве.
№ Наименование функции Настройки По умолчанию
P1-01 Время работы защиты от перегрузки электродвигателя 0,1÷5,0 мин 1,0 мин
По умолчанию устанавливается режим работы с устойчивостью к перегрузке 150 % в течение 1 мин
при пуске из горячего состояния.
Время функционирования электротепловой защиты показано на рис. 6.72. Защита электродвигателя
от перегрузки работает в диапазоне между холодным и горячим запуском (P1-01 = 1 мин, скорость 60 Гц,
электродвигатель общего назначения).
• Холодный запуск. Время работы защиты электродвигателя зависит от ситуации перегрузки, возникающей внезапно
при запуске стационарного электродвигателя.
• Горячий запуск. Время работы защиты электродвигателя зависит от ситуации перегрузки, возникающей, когда элек-
тродвигатель продолжительное время функционировал при своем номинальном токе.
Время работы (мин)
Ток двигателя (%)
d2-00 = 100 %
Холодный
пуск
Горячий
пуск
0 100 150 200
0,4
1
3
7
10
Рис. 6.48. Время работы защиты электродвигателя
