96
Глава 6 Параметры
Р6-02Р6-02
ВКЛВКЛ
Гистерезис
(10 %)
Р6-01
Ток двигателя/
крутящий момент
О
бнаружение
к
рутящего
м
омента 1 или 2

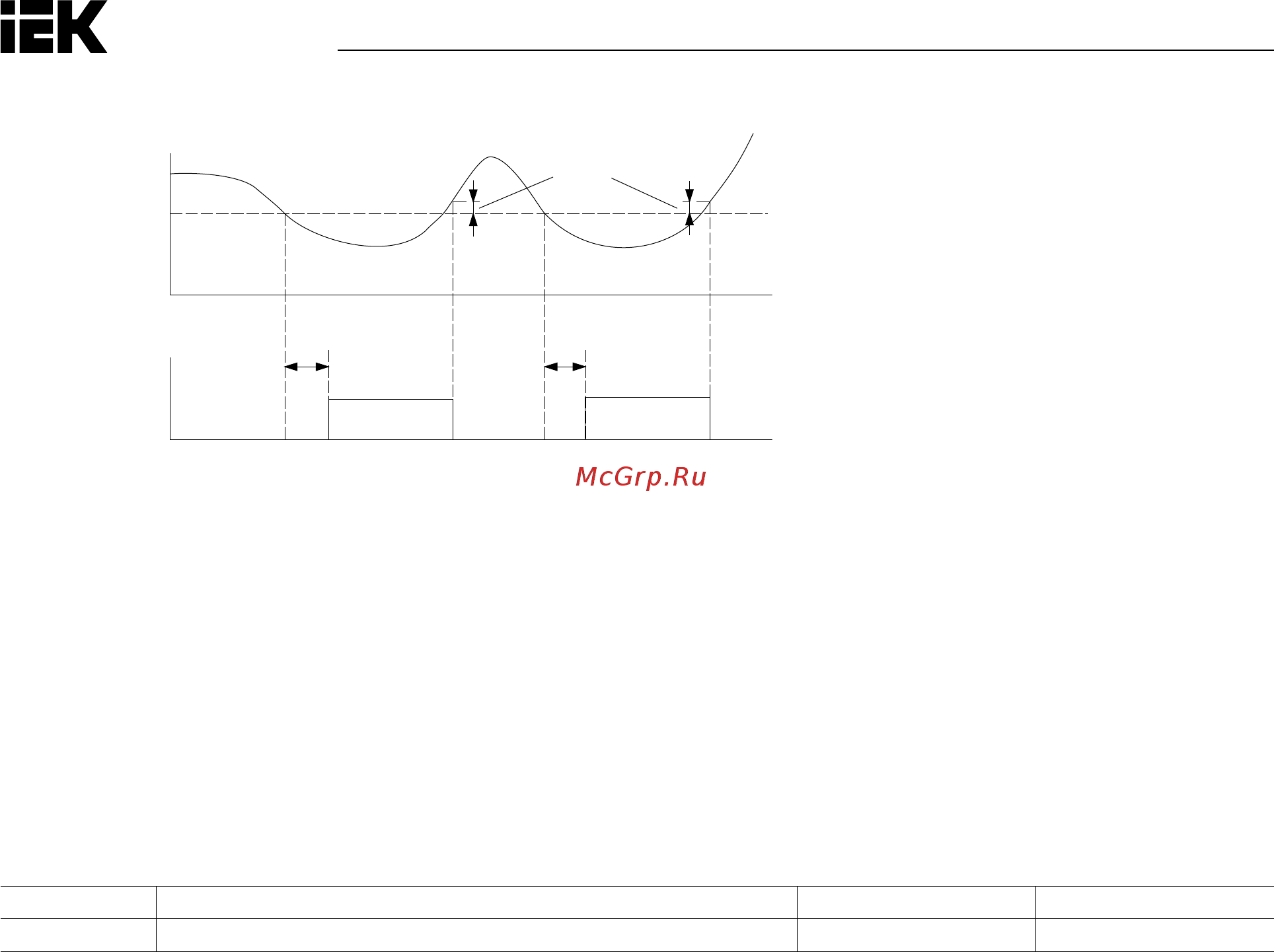

Рис. 6.55. Работа обнаружения недостатка по моменту
ПРИМЕЧАНИЯ:
1. 10 % номинального тока преобразователя и номинального крутящего момента электродвигателя отводятся на функ-
цию обнаружения момента.
2. Обнаружение перегрузки/недостатка по моменту устанавливается как процентная доля номинального выходного
тока преобразователя при V/F-регулировании с разомкнутым и замкнутым контуром. Обнаружение перегрузки/
недостатка по моменту устанавливается как процентная доля номинального крутящего момента электродвигателя
при векторном регулировании с разомкнутым и замкнутым контуром.
• P6-00 ВЫБОР ОБНАРУЖЕНИЯ ПЕРЕГРУЗКИ/НЕДОСТАТКА ПО МОМЕНТУ 1
Задает режим работы, если ток электродвигателя или крутящий момент превысят уровень параметра
P6-01 и будут удерживать это значение дольше времени, назначенного для параметра P6-02.
№ Наименование функции Настройки По умолчанию
P6-00 Выбор обнаружения перегрузки/недостатка по моменту 1 0÷8 0
0: Отключено.
1: Предупреждение о перегрузке по моменту при согласовании скорости.
Обнаружение перегрузки по моменту активно только тогда, когда выходная частота совпадает с сигналом
управления. Во время разгона или торможения обнаружение не работает. Преобразователь продолжает
работать после срабатывания предупреждения ot1 (обнаружение перегрузки по моменту 1).
2: Предупреждение о перегрузке по моменту при активной команде Run («ЗАПУСК»).
Обнаружение перегрузки по моменту работает при активной команде Run («ЗАПУСК»). Преобразователь
продолжает работать после срабатывания предупреждения ot1 (обнаружение перегрузки по моменту 1).
3: Ошибка перегрузки по моменту при согласовании скорости.
Обнаружение перегрузки по моменту активно только тогда, когда выходная частота совпадает с сигналом
управления. Во время разгона или торможения обнаружение не работает. Преобразователь прекращает
работу после срабатывания ошибки ot1 (обнаружение перегрузки по моменту 1).
4: Ошибка перегрузки по моменту при активной команде Run («ЗАПУСК»).
Обнаружение перегрузки по моменту работает при активной команде Run («ЗАПУСК»). Преобразователь
прекращает работу после срабатывания ошибки ot1 (обнаружение перегрузки по моменту 1).
5: Предупреждение о недостатке по моменту при согласовании скорости.
Обнаружение недостатка по моменту активно только тогда, когда выходная частота совпадает с сигналом
управления. Во время разгона или торможения обнаружение не работает. Преобразователь продолжает
работать после срабатывания предупреждения Ut1 (обнаружение недостатка по моменту 1).
6: Предупреждение о недостатке по моменту при активной команде Run («ЗАПУСК»).
Обнаружение недостатка по моменту работает при активной команде Run («ЗАПУСК»). Преобразователь
продолжает работать после срабатывания предупреждения Ut1 (обнаружение недостатка по моменту 1).
7: Ошибка недостатка по моменту при согласовании скорости.
Обнаружение недостатка по моменту активно только тогда, когда выходная частота совпадает с сигналом
управления. Во время разгона или торможения обнаружение не работает. Преобразователь прекращает
работу после срабатывания ошибки Ut1 (обнаружение недостатка по моменту 1).
