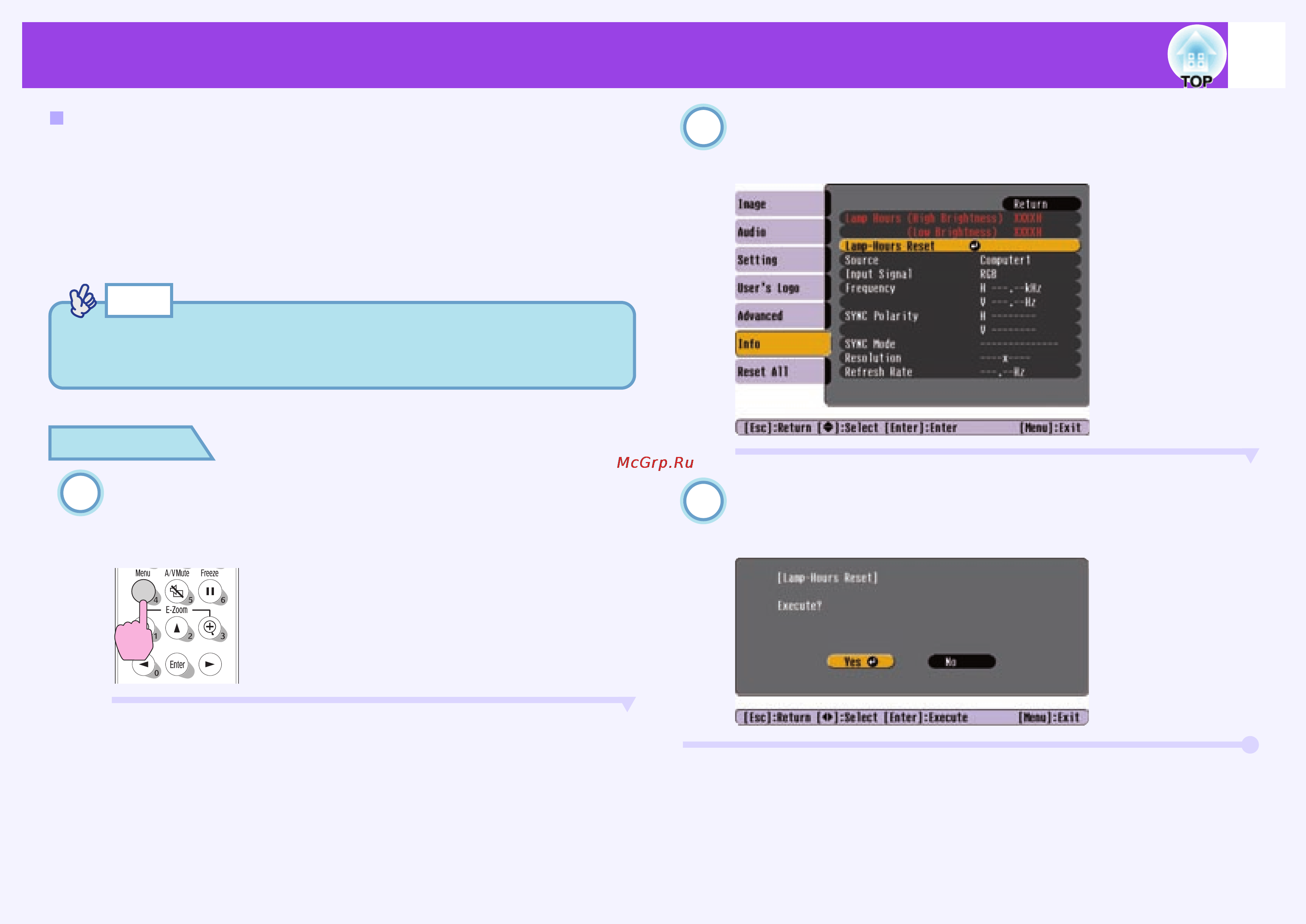

88
Обслуживание
Сброс времени работы лампы
В проекторе есть встроенный счетчик, который подсчитывает
срок службы лампы. Когда, накапливаясь, срок службы лампы
достигает определенного значения, то на экран начинает
выводиться предупреждающее сообщение. Таким образом,
после установки новой лампы необходимо сбросить счетчик
в начальное состояние. Вы можете сделать это с помощью
меню конфигурации.
Подключите сетевой кабель, включите питание про-
ектора, после чего нажмите кнопку [Menu] (Меню).
Появится меню конфигурации.
В меню “Info” (Информация) выберите “Lamp-Hours
Reset” (Сбросить таймер лампы), после чего нажми-
те кнопку [Enter] (Ввод).
Выберите “Yes” (Да), после чего нажмите кнопку
[Enter] (Ввод).
Срок работы лампы вернется в начальное значение.
Сбрасывать значение счетчика можно только при замене лам-
пы, так как иначе он будет неправильно показывать срок
работы лампы.
СОВЕТ
1
ПРОЦЕДУРА
Пульт ДУ
2
3
