89
Обслуживание

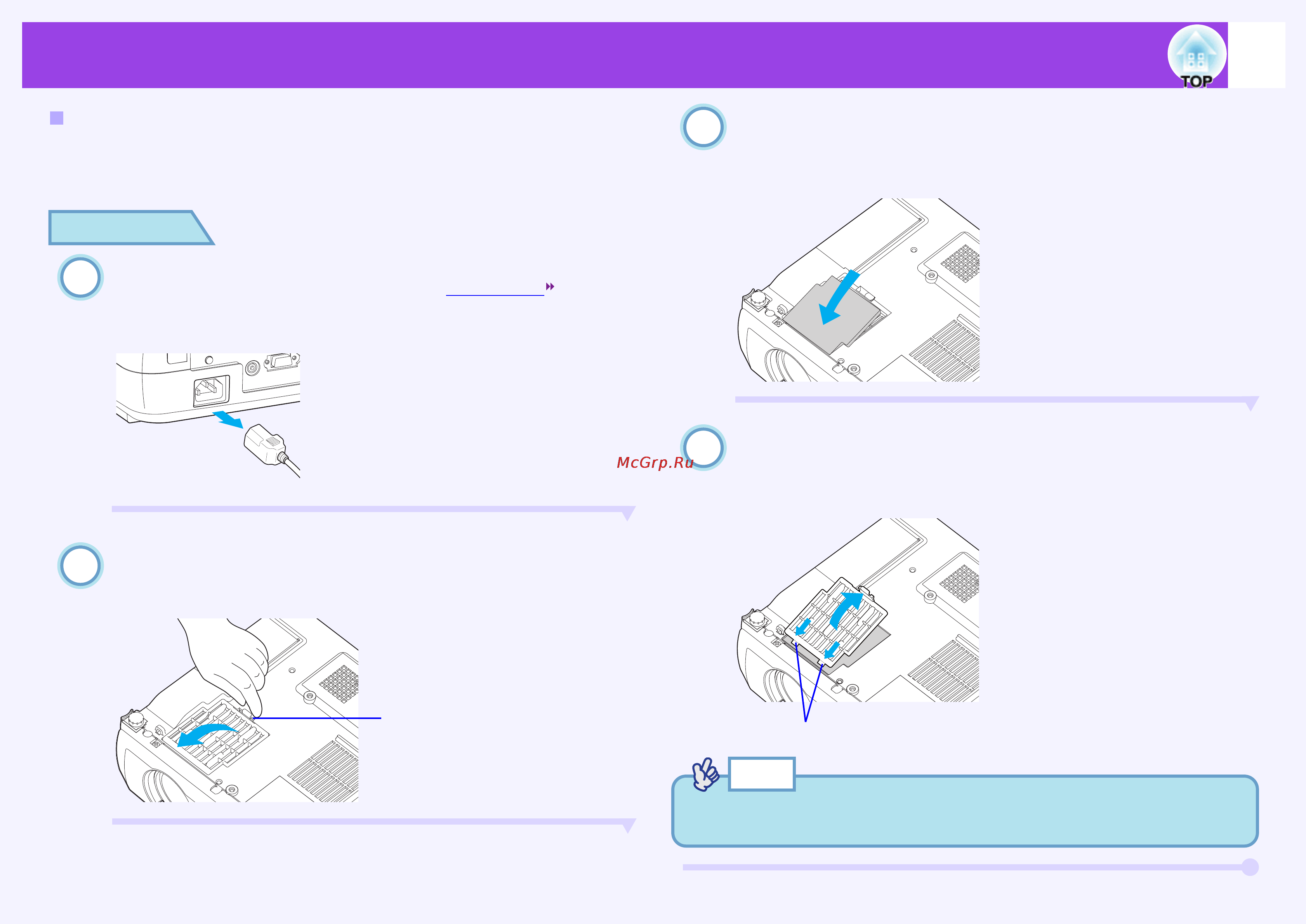

Замена воздушного фильтра
Воздушный фильтр можно заменить, даже если проектор прикреплен
к потолку.
Выключите проектор, подождите завершения
процесса охлаждения проектора (cool-down
), после
чего отсоедините сетевой кабель.
Процесс охлаждения длится примерно 20 секунд.
Вставьте ваш палец в выемку скобы воздушного
фильтра и поднимите крышку воздушного фильтра,
чтобы удалить ее.
Замените воздушный фильтр на новый.
Удалите старый воздушный фильтр и вставьте новый
фильтр. Вставляйте воздушный фильтр таким образом,
чтобы он не попал во входное вентиляционное отверстие.
Вставьте крышку воздушного фильтра.
Сначала вставьте выступы, а потом нажмите на противо-
положную сторону крышки фильтра, пока она со щелчком
не встанет на место.
Правильно утилизируйте старый воздушный фильтр в соот-
ветствии с вашими местными правилами утилизации.
СОВЕТ
1
ПРОЦЕДУРА
4
3
2
выемка скобы
выступы
