SiRU34-603 Местная установка
Тестирование 89
Тип BRC7C
Тип BRC7Е
Тип BRC4C

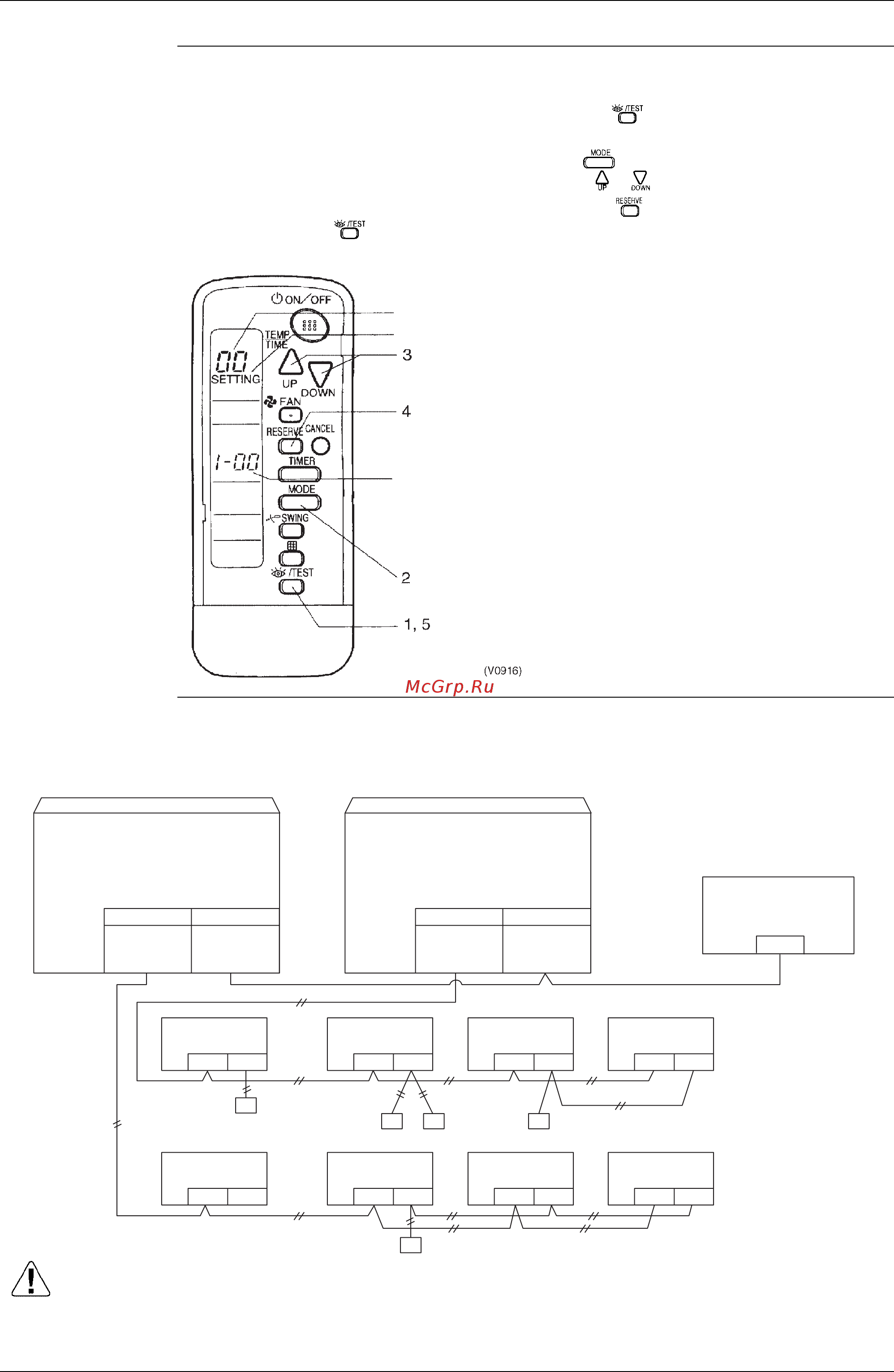

Установка № группы с инфракрасного пульта централизованного дистанционного
управления
1. В нормальном режиме работы нажимайте кнопку в течение 4 секунд и больше,
после чего система перейдет в “режим местной установки.”
2. Установить № режима “00” с помощью кнопки .
3. Установка № каждой группы с помощью кнопки (вперед/назад).
4. Ввести выбранные номера групп, нажимая кнопку
.
5. Нажать кнопку для возврата в нормальный режим работы.
Пример
установки
№ группы
Предостережение При включении питания может часто возникать ситуация отказа блока работать, когда
выводится "88" после индикации на СИД всех сообщений в течение около 1 минуты. Это
не является рабочим отказом.
Режим №
Режим полевой
установки
Группа №
Центральный пульт
дистанционного
управления
F1 F2
F1 F2 F1 F2
F1 F2
P1 P2
RC
RC
RC RC RC
F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2
F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2 F1 F2 P1 P2
№ пульта дистанционного
управления
1-03
1-00
1-01
Главный Подчиненный
1-02
1-04
Внутренний/Наружный
Наружный/Наружный
F1 F2 F1 F2
Внутренний/Наружный
Наружный/Наружный
(V0917)
Групповое управление посредством
пульта дистанционного управления
(автом. адрес блока)
