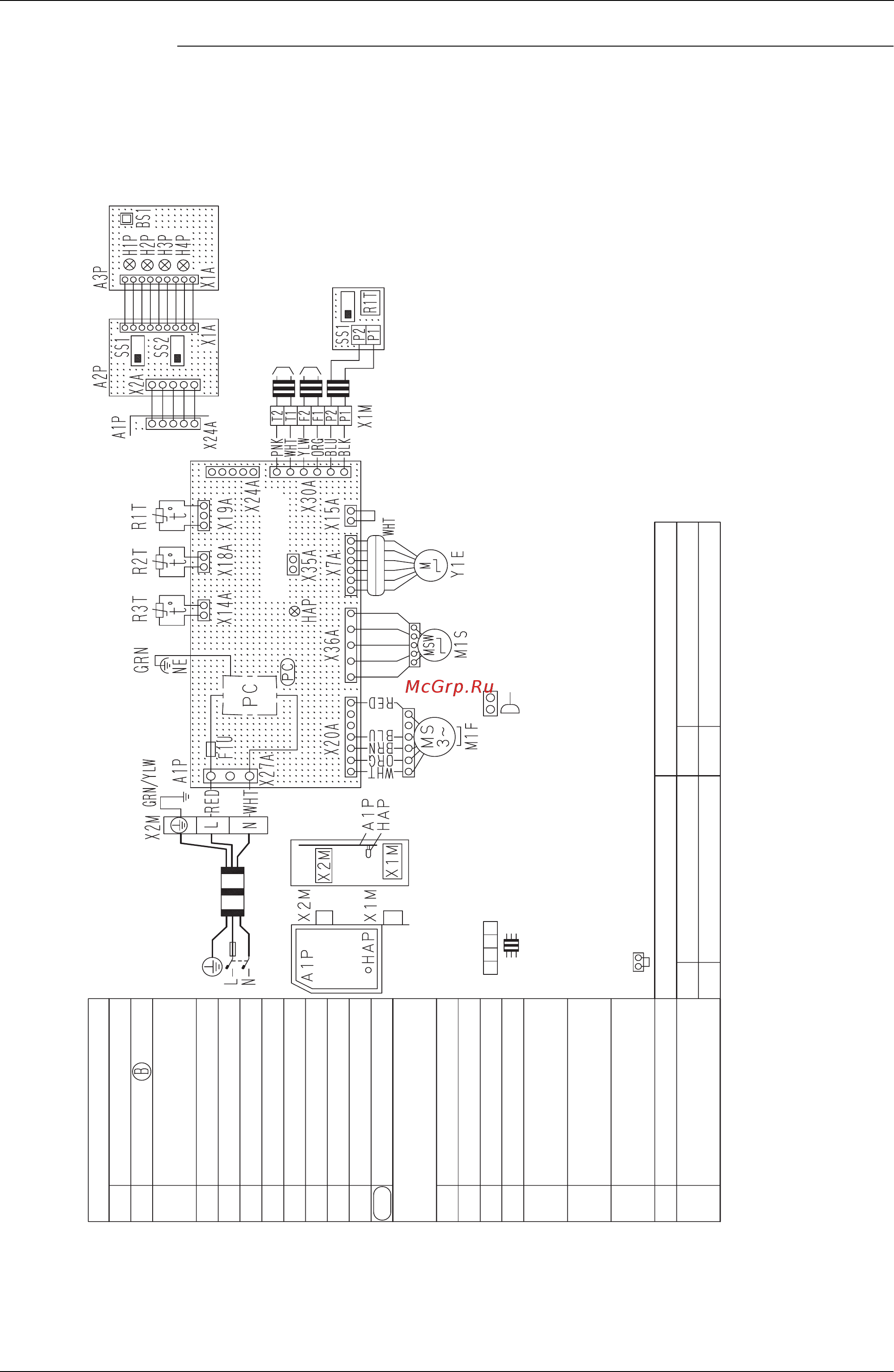

Схемы соединений SiRU34-603
222 Приложение
FXАQ20MA / 25MA / 32MAVE / 40MA / 50MA / 63MAVE
3D034206C
Внутренний блок
Печатная плата
Предохранитель (3A, 250В
Электродвигатель (Внутренний вентилятор)
Электродвигатель (Поворотная заслонка)
Термистор (Воздух)
Термистор (Змеевик для жидкости)
Термистор (Змеевик для газа)
Терминал (управление)
Терминал (мощность)
Электронный расширительный клапан
Энергетическая сеть
Печатная плата
Печатная плата
Клавиша (вкл/выкл)
Светодиод (вкл-красный)
Светодиод
(Таймер-зеленый)
Светодиод
(отметка фильтра-красный)
Светодиод
(разморозка-оранжевый)
Селекторный переключатель
(главный/подчиненный)
Селекторный переключатель
(беспроводная установка адреса)
Проводной пульт дистанционного управления
Термистор (Воздух)
Селекторный переключатель
(главный/подчиненный)
Соединитель дополнительных деталей
Соединитель (Поплавковый выключатель)
Соединитель (адаптер группового управления)
A1P
F1U
HAP
M1F
M1S
R1T
R2T
R3T
X1M
X2M
Y1E
PC
A2P
A3P
BS1
H1P
H2P
H3P
H4P
SS1
SS2
R1T
SS1
X15A
X35A
: Терминал
: Временная электропроводка
1.
2.
3.
4.
: Соединитель
: Соединитель
Показывает соединитель короткого замыкания
5.
6.
7.
8.
Блок питания
220 - 240 В - 220
~
50 Гц
~
60 Гц
Сбоку
Спереди
Блок управления
(Внутренний блок)
Примечания)
Ввод снаружи
Проводка передачи данных
Центральный пульт дистанционного управления
Примечание) 2
Приемник/дисплей
(инфракрасный пульт дистанционного управления)
Примечание) 5
Примечание) 8
Примечание) 8
Светодиод (рабочий
монитор зеленый)
Приемник/дисплей (подсоединен к
инфракрасному пульту дистанционного
управления)
В случае использования центрального пульта
дистанционного управления, подсоедините к блоку
согласно установкам руководства по эксплуатации.
Сокращенные обозначения: Красный: красный - WHT: Белый -
GRN: Зеленый - PNK: Розовый - YLW: Желтый - BLK: Черный -
ORG: Оранжевый - BRN: Коричневый - BLU: синий
При подсоединении проводов ввода снаружи, на
пульте дистанционного управления можно выбрать
режим вынужденного выключения или режим
управления вкл/выкл. Подробное описание смотрите
в руководстве по установке.
Модель дистанционного управления меняется в
соответствии с комбинированной системой,
подтвердить технические данные, каталоги и др.
перед подсоединением.
Подтвердить способ настройки селекторного
переключателя (SS1, SS2) проводного и
инфракрасного пульта дист.управления согласно
техническим данным руководства по установке.
X24A подсоединяется, когда используется пульт
инфракрасного дистанционного управления.
Проводной пульт
дистанционного
управления
