SiRU34-603 Управление защитой
Назначение 61

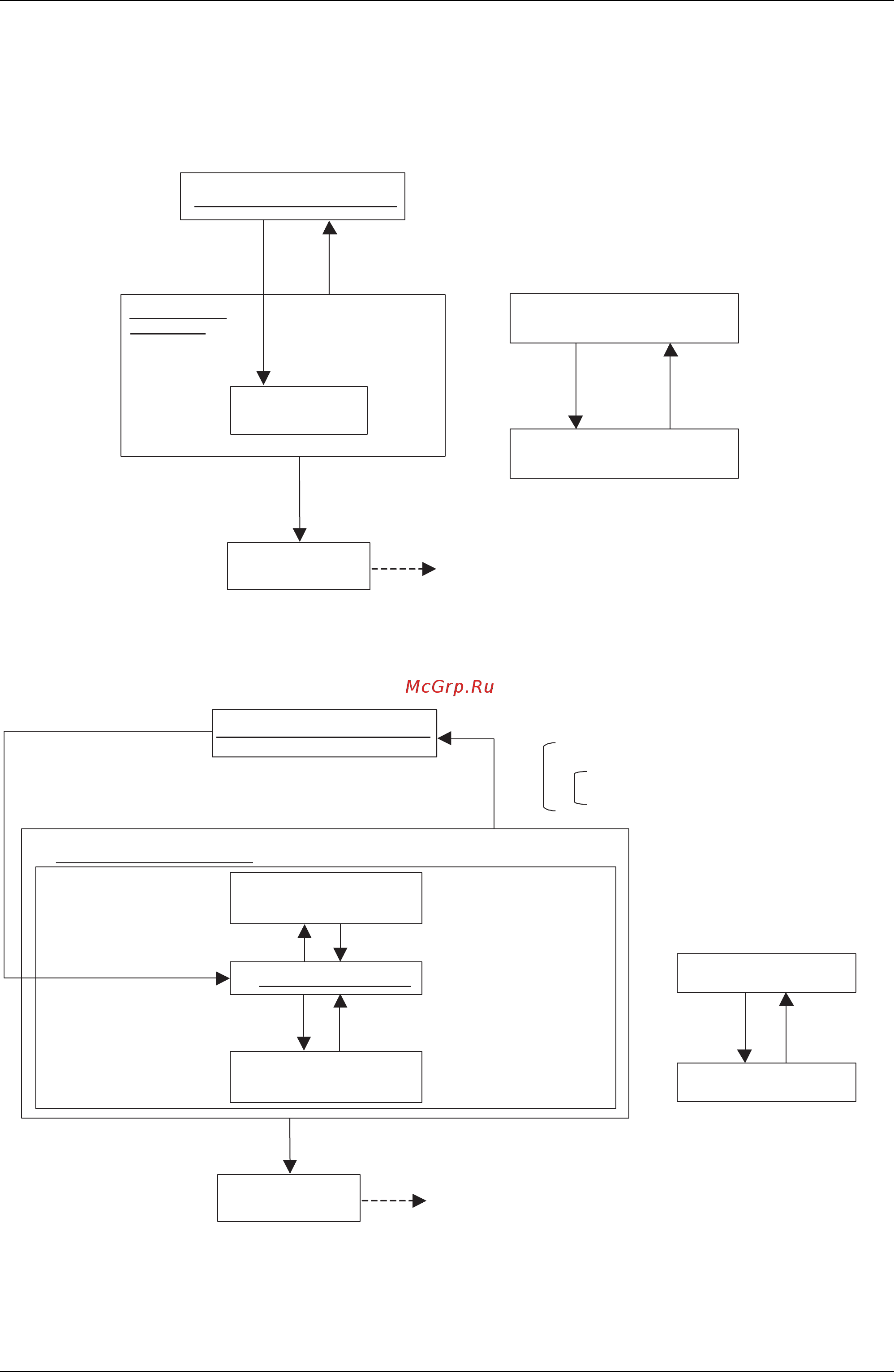

4.2 Управление защитой от низкого давления
Управление защитой от низкого давления используется для защиты компрессоров от
переходного процесса падения низкого давления.
[При охлаждении]
[При обогреве]
Pe<0,25MПa
36Гц Разгрузка
Pe>0,39MПa
Pe<0,07MПa
Низкое давление не ограничено
Резерв низкого давления
Pe<0,15MПa Pe>0,30MПa
SVP горячего газа = ВЫКЛ
SVP горячего газа = ВКЛ
Pe: Значение датчика давления, LP
Низкое давление
ограничено
Если обнаруживается 3 раза в течение 30
минут, выводится код классификации
неисправностей “Е4”.
&
• Ts-Teg<8deg
• Pe>0,06MПa
• Pe>0,09MПa
или
Через 10 секундPe<0,17MПa
Pe<0,17MПa
Pe>0,20MПa
Pe< 0,07MПa
Скачок тока ограничен
Через 15 секунд
Низкое давление не ограничено
Низкое давление ограничено
Частота верхнего предела
INV:
на 1 скачок выше текущей
частоты компрессора
Частота верхнего предела INV:
на 3 скачка ниже текущей
частоты компрессора
Если обнаруживается 3 раза в течение 30 минут,
выводится код классификации неисправностей “Е4”.
Резерв низкого
давления
Pe<0,12MПa Pe>0,17MПa
SVP горячего газа = ВЫКЛ
SVP горячего газа = ВКЛ
Pe: Значение датчика давления, LP
