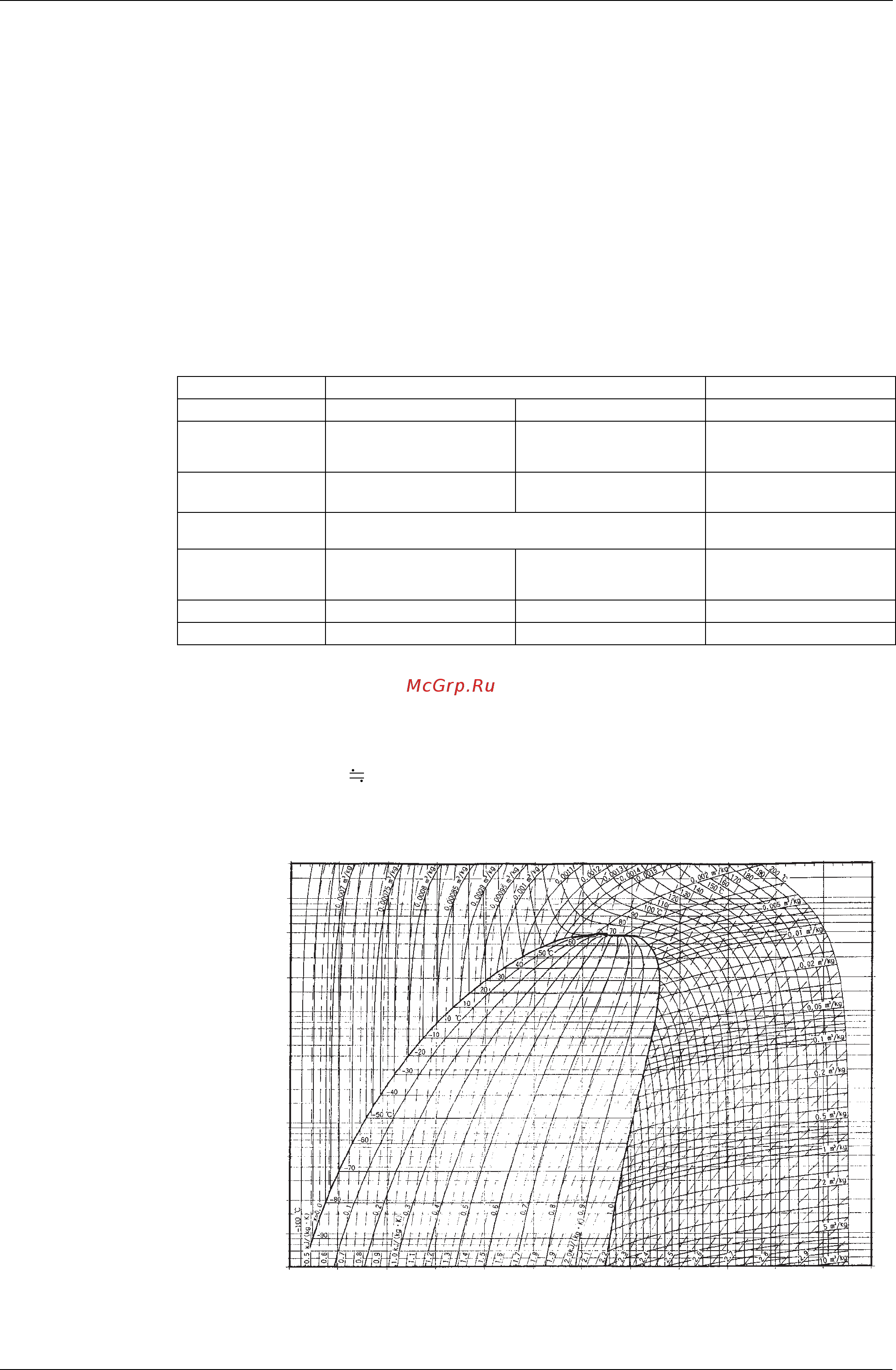

Меры предосторожности для нового хладагента (R-410A) SiRU34-603
236 Меры предосторожности при обращении с новым хладагентом (R-410А)
1. Меры предосторожности для нового
хладагента (R-410A)
1.1 Краткое описание
1.1.1 О хладагенте R-410A
Характеристики нового хладагента, R-410A
1. Эффективность
Почти те же характеристики, что и у R-22 и R-407C
2. Давление
Рабочее давление примерно в 1.4 больше, чем у R-22 и R-407C.
3. Состав хладагента
Существуют небольшие проблемы при контроле состава, поскольку хладагент
представляет собой квази-азеотропную смесь.
ê1. Хладагент на неазеотропной смеси: смесь двух или нескольких хладагентов с
различными температурами кипения.
ê2. Хладагент на квази-азеотропной смеси: смесь двух или нескольких хладагентов с
близкими температурами кипения.
ê3. Расчетное давление для каждого продукта различно. Более подробное описание см.
в инструкциях по установке.
(Справка) 1 МПа 10,19716 кгс / см
2
Блоки HFC (Блоки, использующие новые хладагенты) Блоки HCFC
Имя хладагента R-407C R-410A R-22
Составляющие
вещества
Неазеотропная смесь
HFC32, HFC125 и
HFC134a (*1)
Квази-азеотропная смесь
HFC32 и JFC125 (*1)
Однокомпонентный
хладагент
Расчетное
давление
3,2 МПа (маном. давление)
= 32,6 кгс/см
2
4,0 МПа (маном. давление)
= 40.8кгс/см
2
2,75 МПа (маном. давление)
= 28,0 кгс/см
2
Масло хладагента Синтетическое (эфирное) масло Минеральное масло
(Suniso)
Коэффициент
уничтожения озона
(ODP)
0 0 0.05
Горючесть Нет Нет Нет
Токсичность Нет Нет Нет
Кривые изменения энтальпии давления HFC-32/125 (50/50wt%)
HFC-32/125 (50/50 w t %)
50 100 150 200 250 300 350 400 450 500 550 600 650
ч / кДж · кг
-1
20.0
10.0
5.0
2.0
1.0
0.5
0.2
0.1
0.05
0.02
0.01
0.005
П / MПa
