SiRU34-603 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 163
3.28 “JÀ” Наружный блок: Неисправность датчика
высокого давления
Дисплей пульта
дистанционного
управления
JA
Применимые
модели
RX(Y)MQ4~6P
Способ
определения
неисправности
Неисправность обнаруживается по давлению датчика высокого давления.
Условия
установления
неисправности
Когда датчик высокого давления короткозамкнут или разомкнут.
Предполагаемые
причины
Дефект датчика высокого давления
Неправильное соединение датчика низкого давления.
Дефект PCB наружного блока.

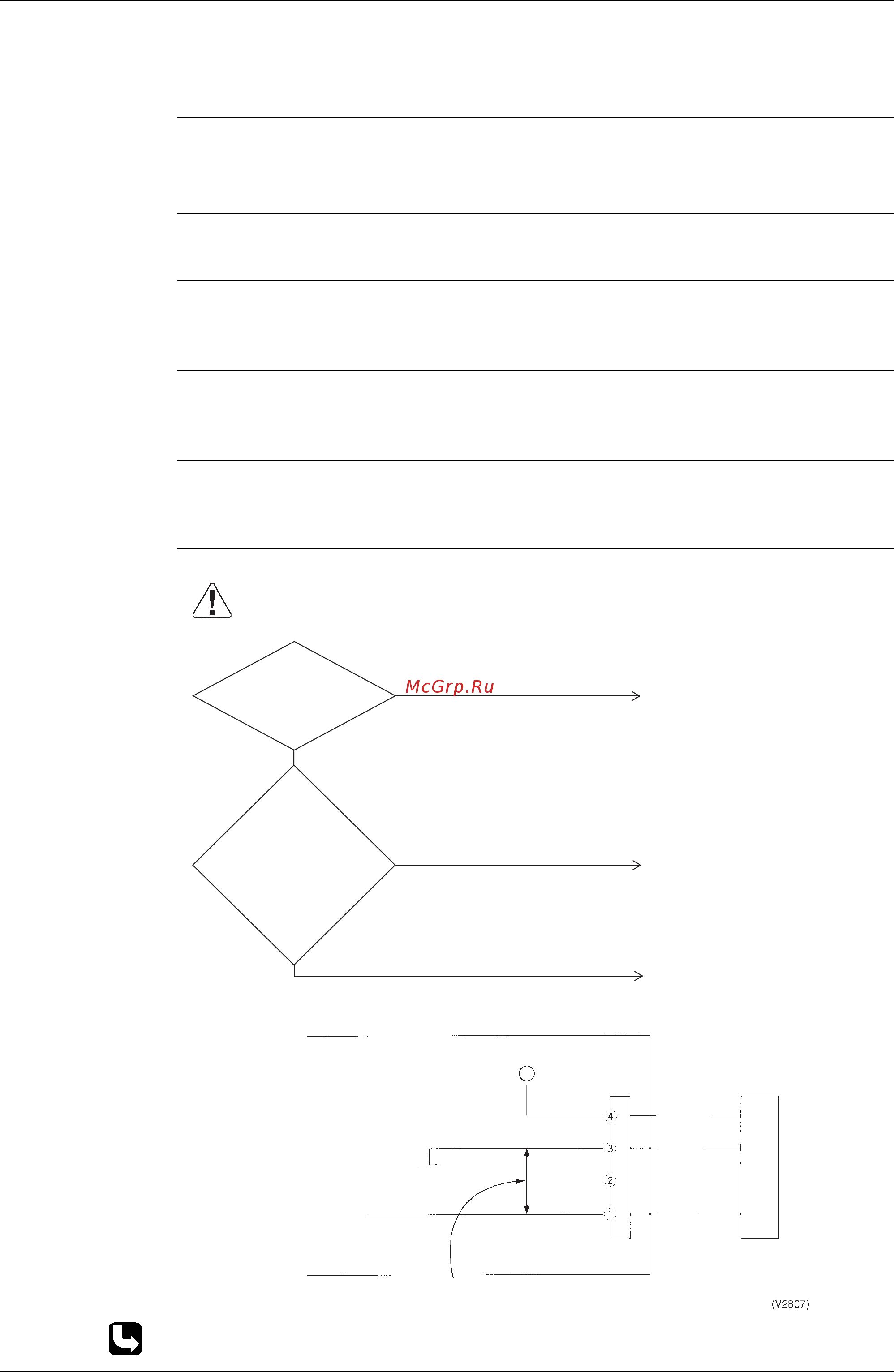

Поиск
неисправностей
∗1: Точка измерения напряжения
∗2: См. таблицу характеристик давления / напряжения датчика давления на стр232.
(V2806)
Предостережение
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
Связь
между *1 VH
и высоким давлением
в норме (см. *2), если
напряжение измеряется между
штырями X17A (1) и (3)
монтажной платы
наружного блока (A1P)
(см. *1).
Замените датчик высокого давления.
Подсоедините датчик высокого
давления и включите снова.
НЕТ
НЕТ
Замените монтажную плату
наружного блока (A1P).
ДА
ДА
Датчик
высокого давления
подсоединен к Х17А монтажной
платы наружного
блока (А1Р).
Монтажная плата наружного блока A1F
Датчик высокого
давления
GND
+5В
X17A
Красный
Черный
