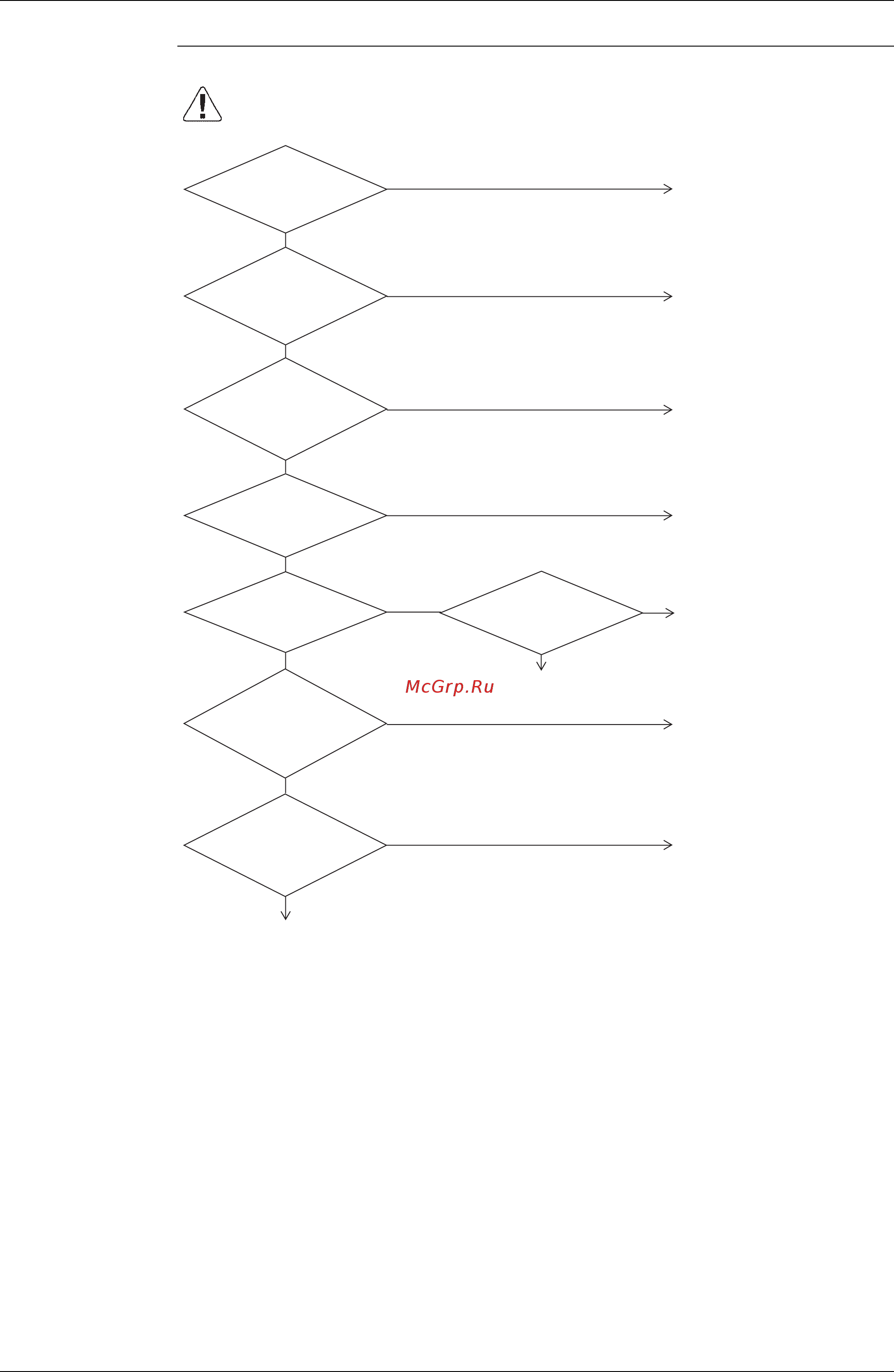

SiRU34-603 Поиск неисправностей с унифицированного пульта ВКЛ/ВЫКЛ
Поиск неисправностей 197
Поиск
неисправностей
(V2841)
Предостережение
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
НЕТ
ДА
НЕТ
ДА
ДА
НЕТ
ДА
ДА
НЕТ
НЕТ
ДА
НЕТ
ДА
НЕТ
НЕТ
ДА
Изображен
ли код классификации
неисправностей
на пульте дистанционного
управления?
Внутренний блок,
подсоединенный один раз,
был удален или изменен его
адрес?
Блок
питания, включенный
для внутренних блоков,
подает сигналы
неисправности?
Проводка
передачи разъединена
или неправильно
подсоединена?
Блок передачи и все
внутренние блоки
неисправны?
Проводка
передачи с главным
контроллером разъединены
или неправильно
соединены?
Соединитель главного
контроллера разъединен?
Замените центральную монтажную плату.
Установлен
№ группы неисправных
внутренних блоков?
Замените монтажную плату внутреннего блока.
Найдите причину с помощью
руководства по диагностике
неисправностей кондиционера
воздуха.
Переустановите блок
питания одновременно для
всех дополнительных
контроллеров
централизованного
управления.
Включите блок питания
внутреннего блока.
Зафиксируйте проводку
должным образом.
Правильно установите
№ группы.
Зафиксируйте проводку
должным образом.
Правильно подсоедините
соединитель.
