SiRU34-603 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 189
3.49 “UÍ” Неисправность системы, адрес системы
хладагента не определен
Дисплей пульта
дистанционного
управления
UH
Применимые
модели
Все модели внутренних блоков
RX(Y)MQ4~6P
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неверное соединение проводки передачи данных между наружным и внутренним
блоками вне адаптера управления
Дефект PCB внутреннего блока
Дефект PCB наружного блока (A1P)

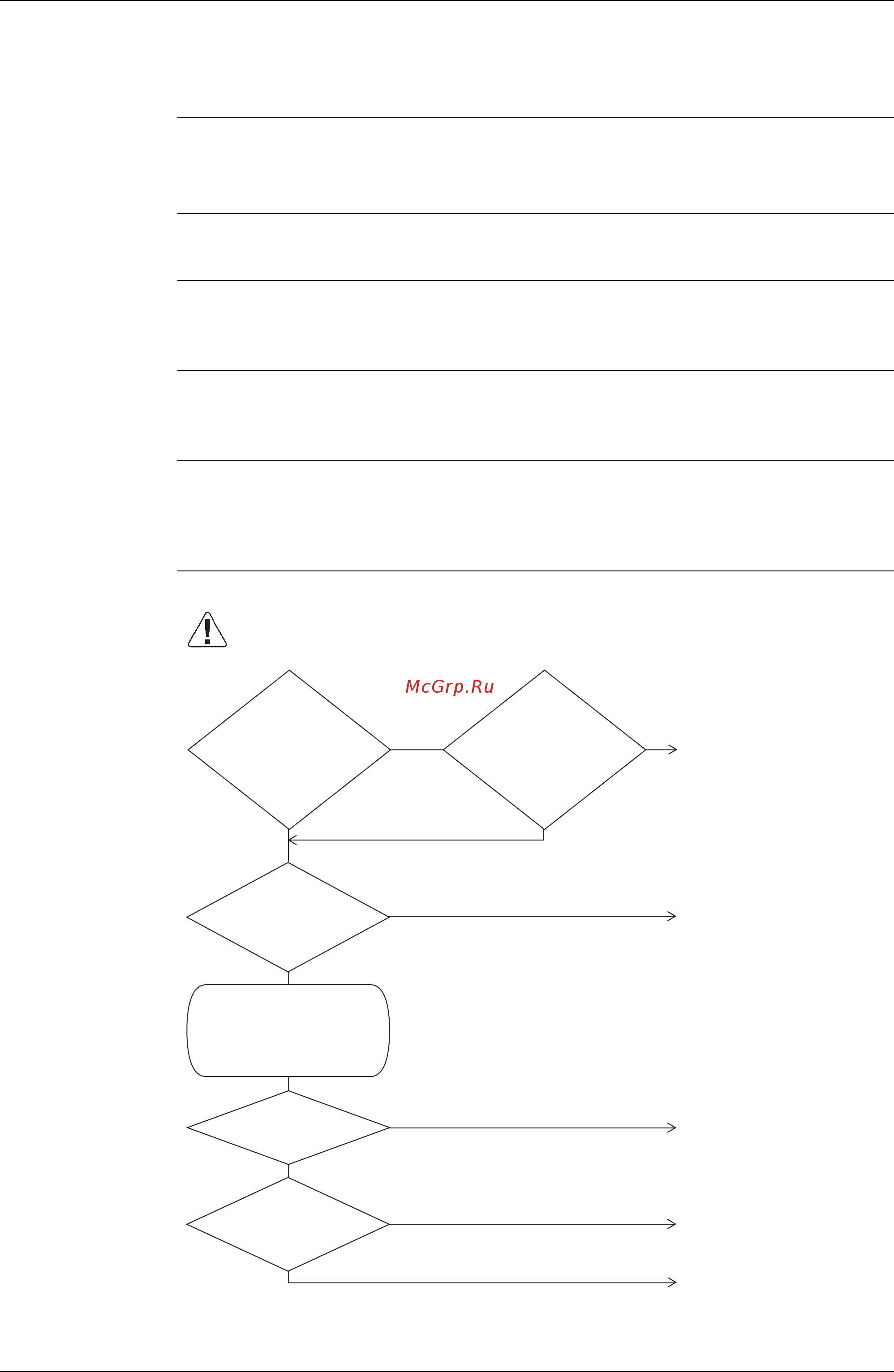

Поиск
неисправностей
Предостережение
(V2831)
Выключите сетевой выключатель перед подсоединением или
разъединением соединителя, в противном случае могут быть
повреждены некоторые детали.
НЕТ
ДА
ДА
НЕТ
ДА
НЕТ
Обнаружилась
неисправность?
НЕТ
ДА
НЕТ
ДА
Электричество
подается впервые
после установки
или после замены
монтажной платы
внутреннего или
наружного
блока?
Обнаружилась
неисправность
даже по истечении 12
минут с момента подачи
электричества
на внутренний и
наружный блоки?
Проводка
передачи
внутреннего - наружного
и наружного – наружного
блока в норме?
После закрепления
неправильных соединений,
нажмите и удерживайте
кнопку СБРОС на монтажной
плате наружного блока в
течение 5 секунд.
Обнаруживается
неисправность "UH"
всех внутренних блоков
системы?
После закрепления
неправильных соединений,
нажмите и удерживайте
кнопку СБРОС на
монтажной плате главного
наружного блока в течение
5 секунд.
* Блок не будет работать в
течение 12 минут.
Нормаль
ный
Нормальный
Замените монтажную плату
внутреннего блока.
Замените монтажную
плату наружного блока
(A1P).
