SiRU34-603 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 187
Поиск
неисправностей
Предостережение
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
ДА
ДА
НЕТ
ДА
ДА
ДА
ДА
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ

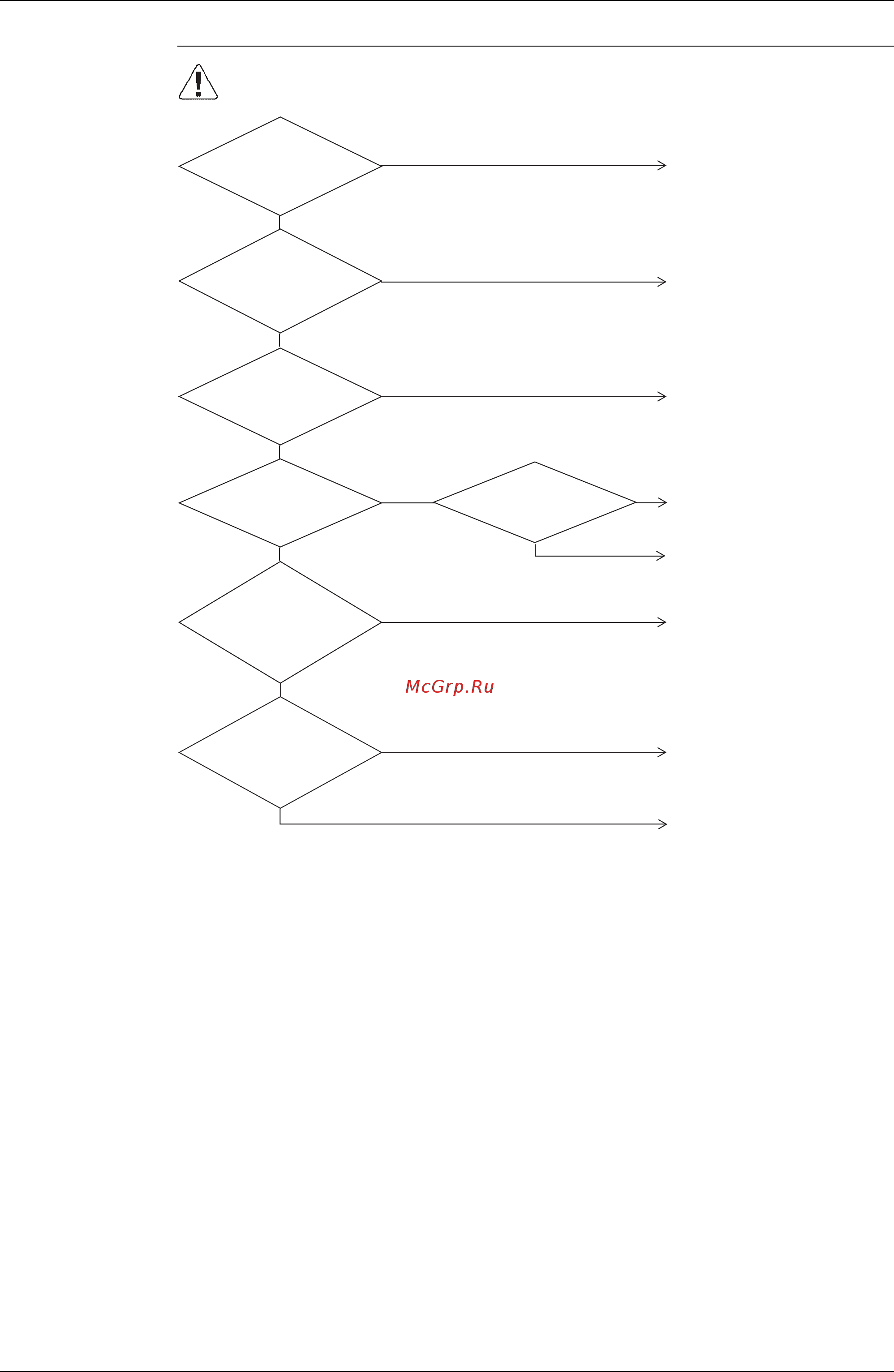

(V2829)
Внутренний
блок, подсоединенный один
раз, был удален или изменен
его адрес?
Блок питания,
включенный для
внутренних блоков,
подает сигналы
неисправности?
Проводка
передачи разъединена
или неправильно
подсоединена?
Блок передачи и
все внутренние
блоки неисправны?
Проводка
передачи с главным
контроллером
разъединены или
неправильно
соединены?
Соединитель главного
контроллера
разъединен?
Установлен
№ группы неисправных
внутренних блоков?
Переустановите блок питания
одновременно для всех
дополнительных контроллеров
централизованного управления.
Включите блок питания
внутреннего блока.
Зафиксируйте проводку
должным образом.
Правильно установите №
группы.
Замените печатную
плату внутреннего блока.
Зафиксируйте проводку
должным образом.
Правильно подсоедините
соединитель.
Замените центральную
монтажную плату.
