Поиск неисправностей с пульта дистанционного управления SiRU34-603
184 Поиск неисправностей
3.45 “UA” Избыточное количество внутренних блоков
Дисплей пульта
дистанционного
управления
UA
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Избыточное количество подсоединенных внутренних блоков
Дефект PCB наружного блока (A1P)
Несоответствие типов хладагентов внутреннего и наружного блоков.
Установка внешней PCB не была выполнена после замены запасной PCB.

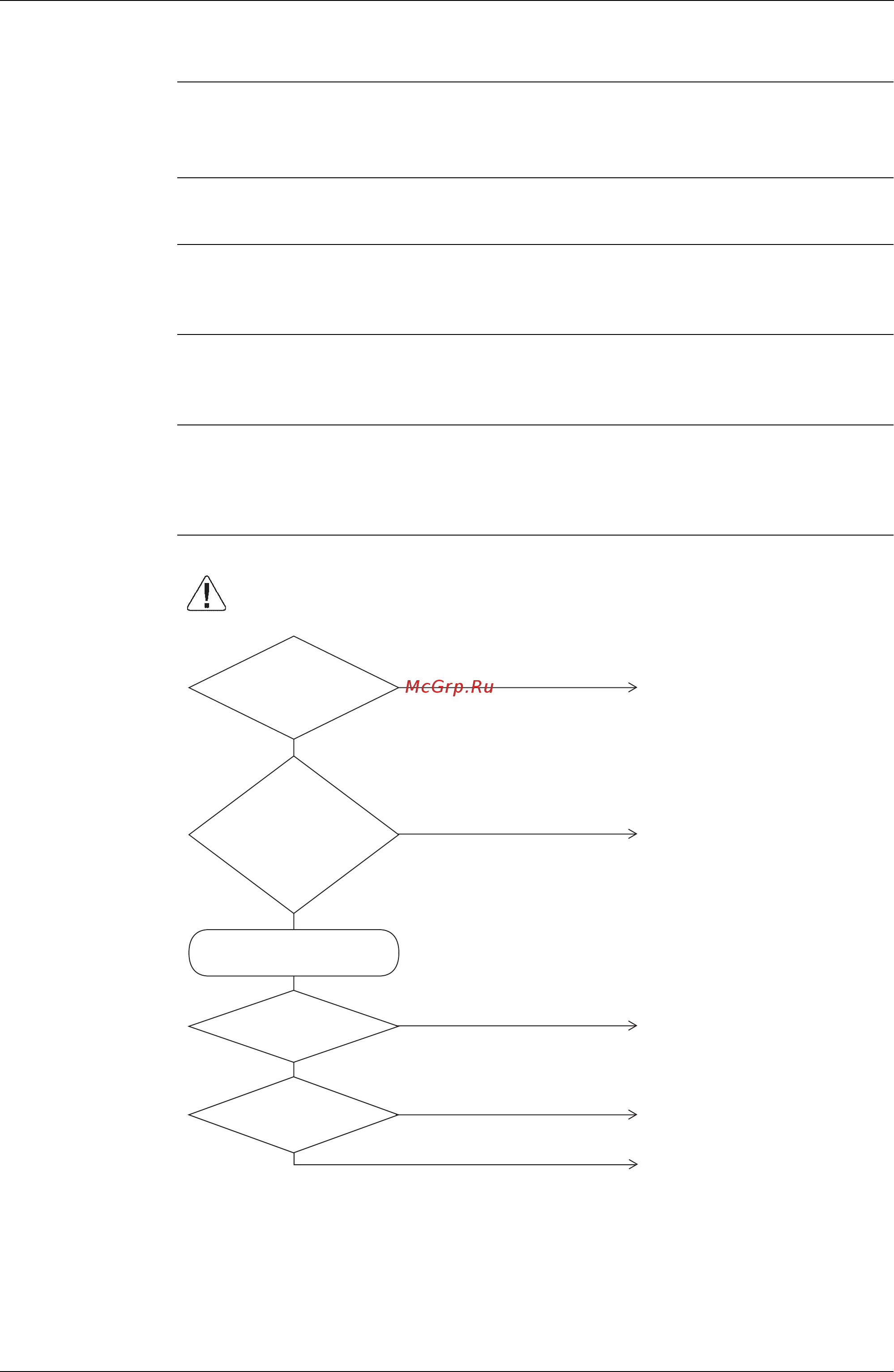

Поиск
неисправностей
∗ Количество внутренних блоков, которые могут быть подсоединены к одному наружному
блоку, зависит от типа наружного блока.
Предостережение
(V3169)
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
НЕТ
НЕТ
ДА
ДА
НЕТ
ДА
Обнаружилась неисправность?
НЕТ
ДА
Монтажная плата наружного
блока заменена на запасную
плату?
Нажмите и удерживайте кнопку СБРОС
на монтажной плате наружного блока в
течение 5 секунд.
Является ли
соответствующим тип
хладагента внутреннего и
наружного блока?
Общее
число внутренних
блоков отображает “UA”,
внутренние блоки, подсоединенные
к той же системе хладагента,
находятся в пределах
соединяемого
количества
блоков*
Классификация хладагента еще не
установлена.
Слишком много внутренних блоков
в одной и той же системе
хладагента.
Нормальный
Соответствует типу хладагента
внутреннего и наружного блока.
Замените монтажную плату
наружного блока (A1P).
