SiRU34-603 Краткое описание процесса управления (Внутренний блок)
Назначение 69
ОБОГРЕВ При обогреве горячий воздух в помещении восходит вверх, поэтому температура воздуха
вблизи пола, где находятся люди, ниже. При регулировании только с помощью датчика
термостата корпуса, блок может быть отключен термостатом до того, как температура
нижней части помещения достигнет заданной температуры. Температура может
регулироваться так, чтобы нижняя часть помещения, где находятся люди
, не стала
холодной, расширив диапазон, при котором датчик термостата на пульте дистанционного
управления можно использовать так, чтобы температура всасывания была выше,
чем заданная температура.

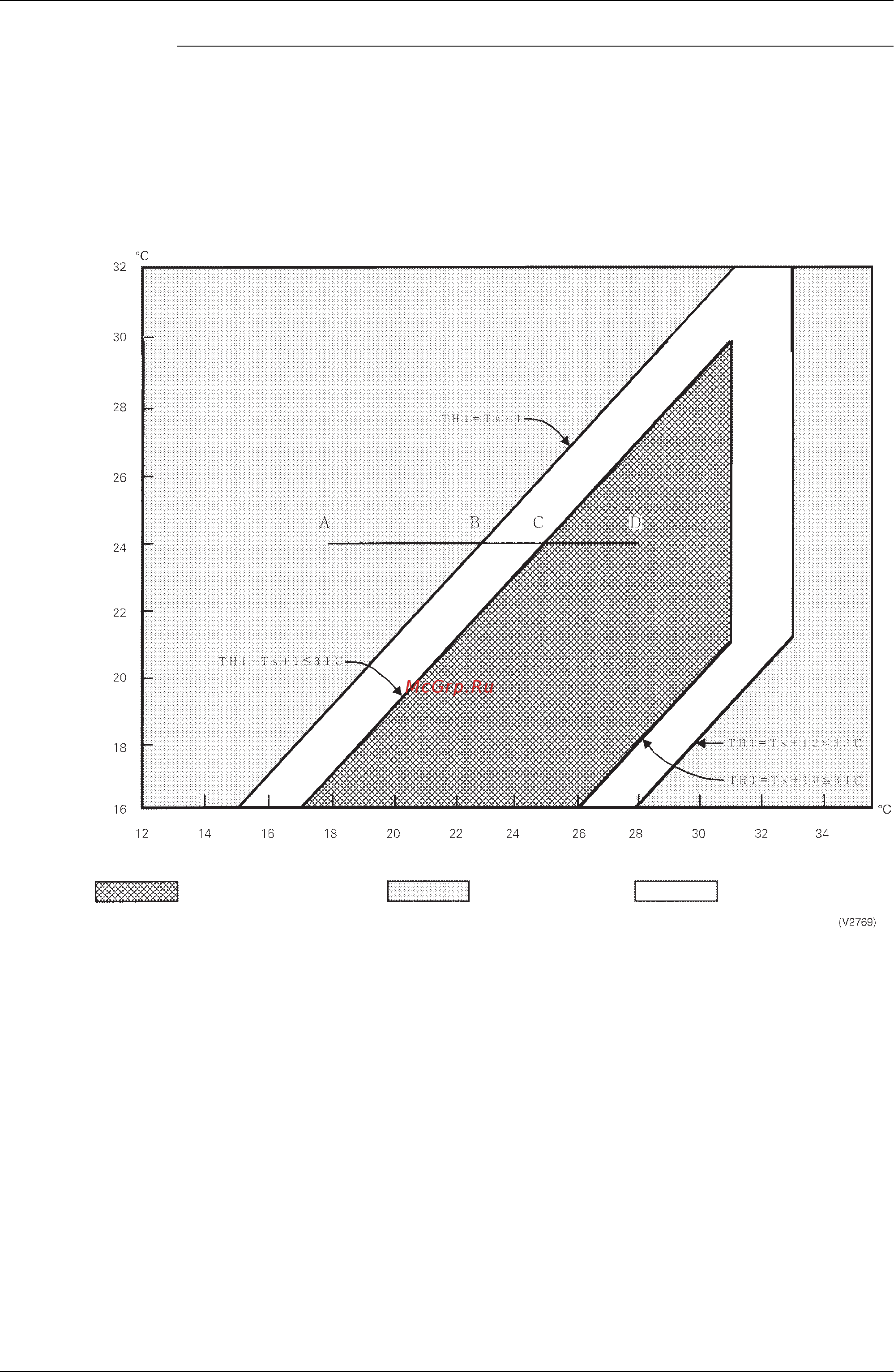

Пример: При обогреве
Предположим, заданная температура на рисунке выше равна 24°C, а температура
всасывания изменилась от 18°C до 28°C (A → D):
(В этом примере также предполагается, что существуют другие кондиционеры, система
VRV выключена, а температура изменяется, даже если датчик термостата отключен.)
Датчик термостата корпуса используется для температур от 18°C до 25°C (A → C).
Датчик термостата пульта дистанционного управления используется для температур от
25°C до 28°C (C →D).
И, предполагая, что температура всасывания изменилась от 28°C до 18°C (D → A):
Датчик термостата пульта дистанционного управления используется для температур от
28°C до 23°C (D →
B).
Датчик термостата корпуса используется для температур от 23°C до 18°C (B → A).
Заданная температура
(Ts)
Диапазон использования датчика
термостата на пульте дистанционного
управления
Диапазон использования датчика
термостата корпуса
Температура воздуха всасывани
я
(TH1)
Дифференциал.
