Daikin FXSQ50MVE [57/260] Схема расположения функциональных устройств
![Daikin FXSQ50MVE [57/260] Схема расположения функциональных устройств](/views2/1699377/page57/bg39.png)
Схема расположения функциональных устройств SiRU34-603
46 Контур хладагента

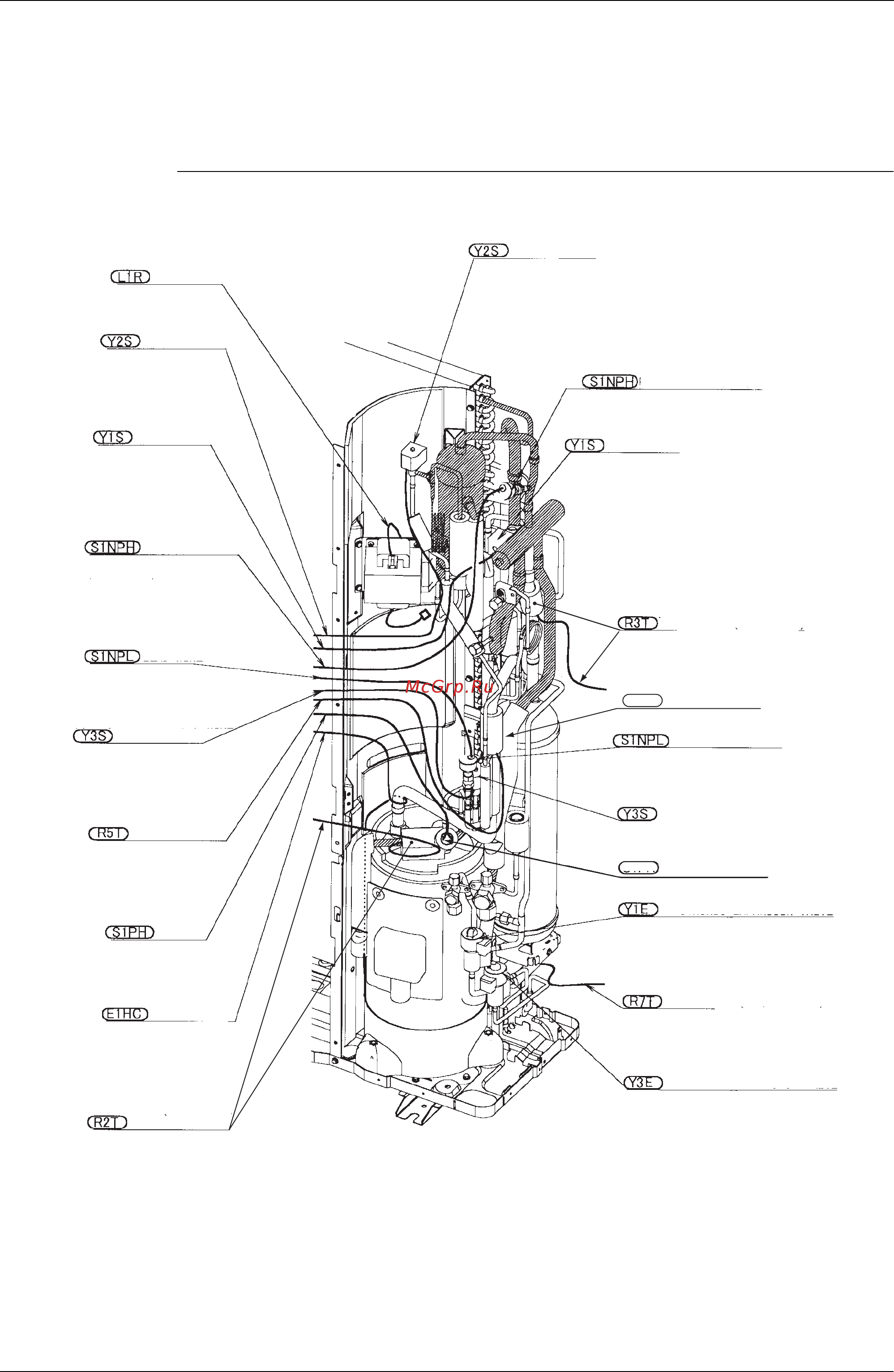

2. Схема расположения функциональных
устройств
2.1 RX(Y)MQ4 / 5 / 6P
Общий вид
Проволочный вывод реактора
Проволочный вывод соленоидного
клапана
Проволочный вывод соленоидного
клапана
Реле давления
проволочный вывод
Термистор (всасывание 2)
Проволочный вывод
нагревателя картера
Термистор (разрядка)
Проволочный вывод 4-ходового
клапана
Датчик давления (верхний)
проволочный вывод
Датчик давления (нижний)
проволочный вывод
(Высокое напряжение)
(Цвет соединителя: черный)
(Высокое напряжение)
Соленоидный клапан
Датчик давления
(верхний)
4-ходовой клапан
(Цвет соединителя: черный)
(Цвет соединителя: красный)
(Цвет соединителя: зеленый)
(Цвет соединителя: синий)
(Цвет соединителя: белый)
(Цвет отметки: синий)
Термистор (всасывание 1)
Датчик давления (нижний)
Термистор
(всасывание 1)
(Цвет отметки: красный)
(Цвет соединителя: синий)
(высокое напряжение)
Соленоидный клапан
Электронный расширительный клапан
Электронный расширительный клапан
Реле давления
Термистор (трубопровод для жидкости)
(Цвет соединителя: розовый)
(высокое напряжение)
(Цвет соединителя: синий)
(Высокое напряжение)
(Цвет соединителя: синий)
(Цвет соединителя: белый)
(Цвет отметки: зеленый)
(Цвет соединителя: красный)
(Высокое напряжение)
(Цвет соединителя: розовый)
(Высокое напряжение)
(Цвет соединителя: серый)
(Высокое напряжение)
R5T
S1PH
