Daikin FXSQ50MVE [81/260] Профилактика от образования льда
![Daikin FXSQ50MVE [81/260] Профилактика от образования льда](/views2/1699377/page81/bg51.png)
Краткое описание процесса управления (Внутренний блок) SiRU34-603
70 Назначение
6.4 Профилактика от образования льда
Профилактика
от образования
льда с помощью
цикла Выкл
(Внутренний
блок)
Когда температура, определенная термистором трубопровода для жидкости (R2T)
теплообменника внутреннего блока, падает слишком низко, блок начинает выполнять
профилактику от образования льда в соответствии со приведенными ниже условиями;
он также устанавливается в соответствии с этими условиями.
Условия для начала профилактики от образования льда: Температура равна –1°C или
меньше всего в течение 40 мин., или температура равна
–5°C или меньше всего в
течение 10 мин.
Условия для останова профилактики от образования льда: Температура равна +7°C или
более непрерывно в течение 10 мин.

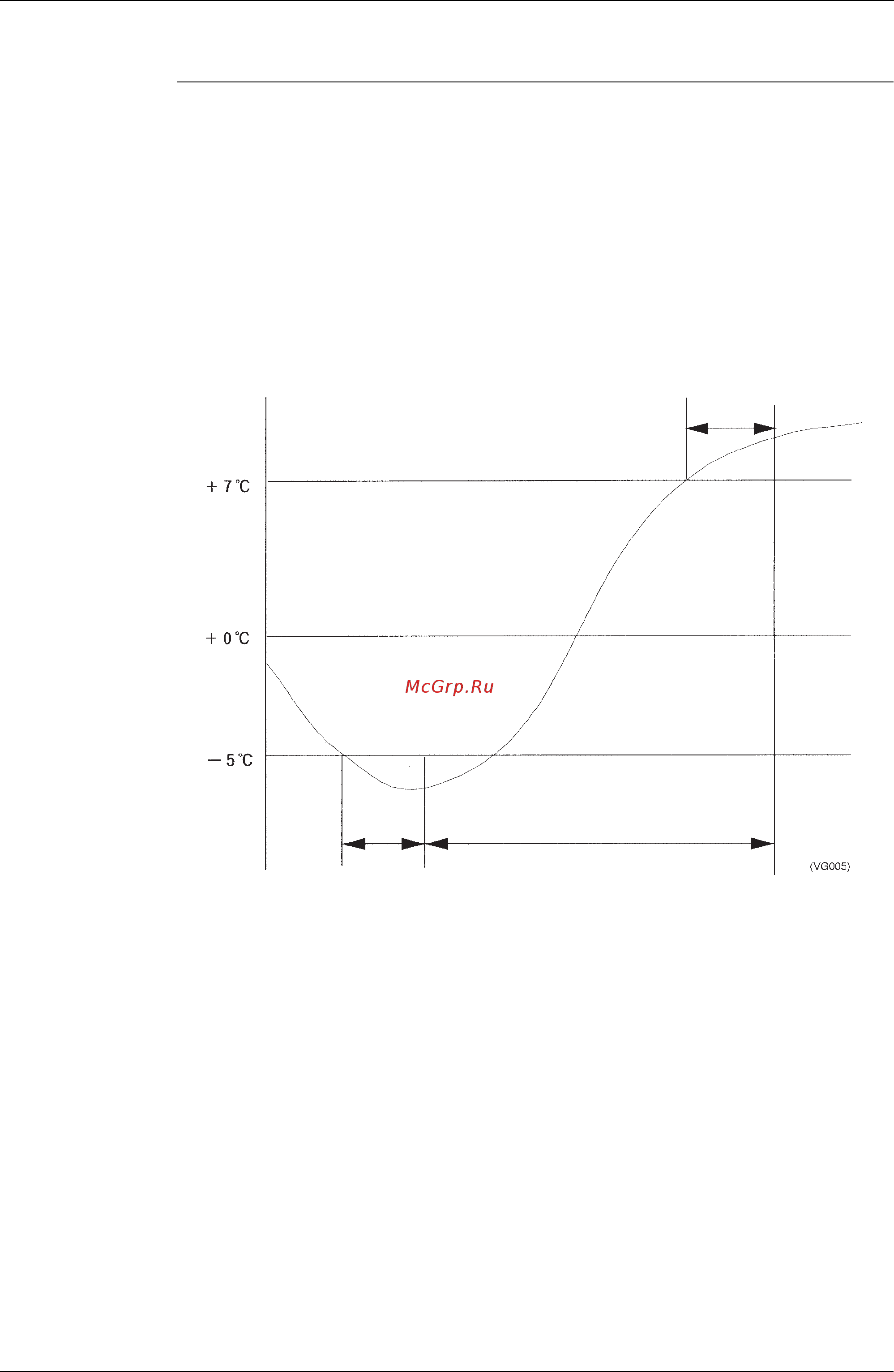

Пример: Случай, когда температура равна –5°C или меньше всего в течение 10 мин.
10 мин.
10 мин.
Предотвращение замораживания
Вынужденное ВЫКЛ посредством
