Поиск неисправностей с пульта дистанционного управления SiRU34-603
158 Поиск неисправностей
3.23 “J3” Наружный блок: Неисправность термистора
выпускного трубопровода (R2T)
Дисплей пульта
дистанционного
управления
J3
Применимые
модели
RX(Y)MQ4~6P
Способ
определения
неисправности
Неисправность обнаруживается по температуре, определенной термистором
температуры выпускного трубопровода.
Условия
установления
неисправности
Когда обнаружено короткое замыкание или разомкнутая цепь термистора температуры
выпускного трубопровода.
Предполагаемые
причины
Дефект термистора (R2T) трубопровода всасывания наружного блока
Дефект PCB наружного блока (A1P)

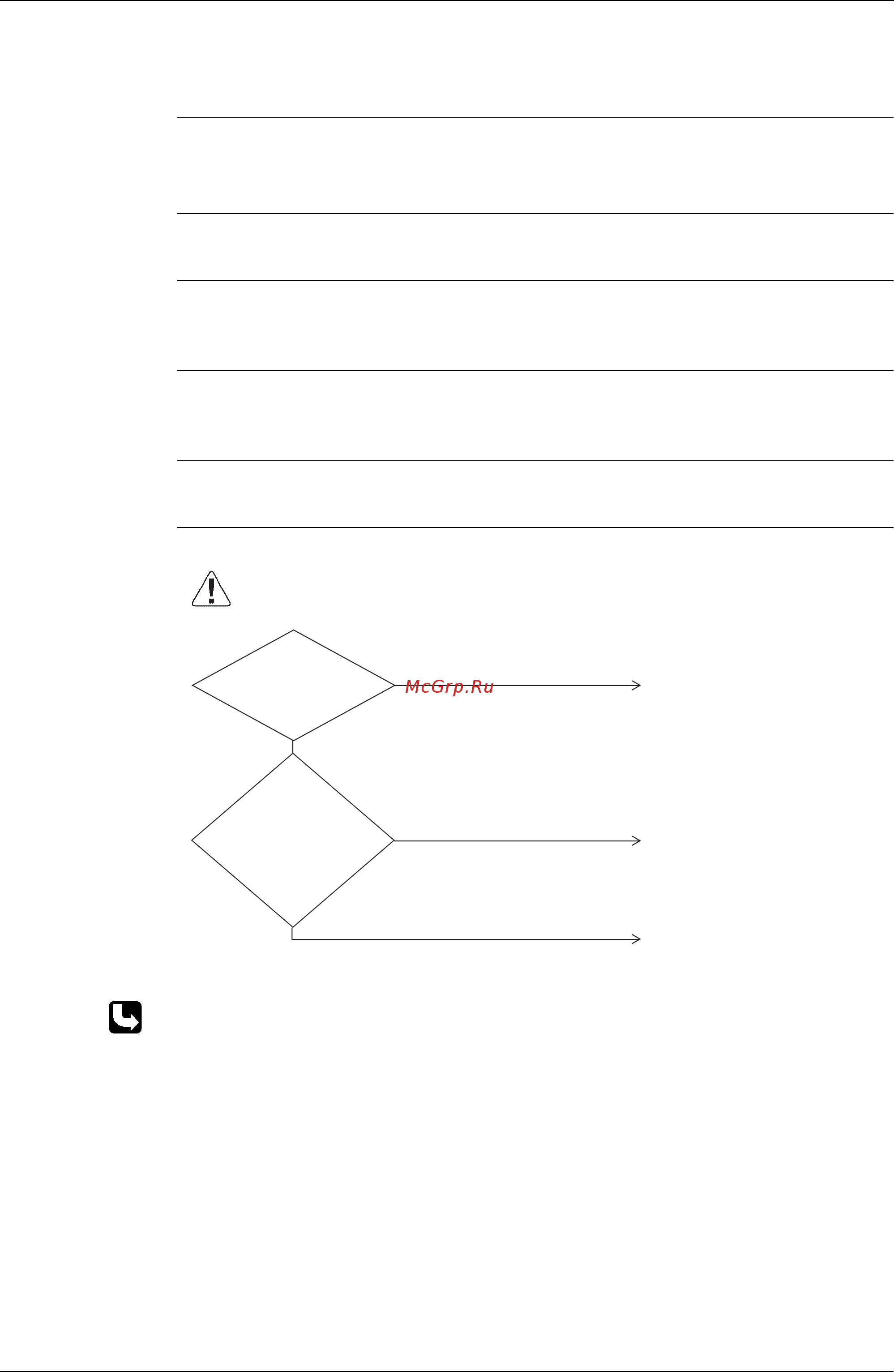

Поиск
неисправностей
∗ См. таблицу характеристик сопротивления / температуры термистора на стр230.
(V3072)
Предостережение
Выключите сетевой выключатель перед подсоединением или
разъединением соединителя, в противном случае могут быть
повреждены некоторые детали.
Сопротивление
нормальное при
измерении после
разъединения термистора
R2T и монтажной платы
наружного
блока.
(5,0кВт~
640кВт)
Замените монтажную плату
наружного блока (A1P).
Подсоедините термистор и
включите снова.
НЕТ
НЕТ
Замените термистор (R2T).
ДА
ДА
Соединитель
подсоединен к
монтажной плате наружного
блока (А1Р).
