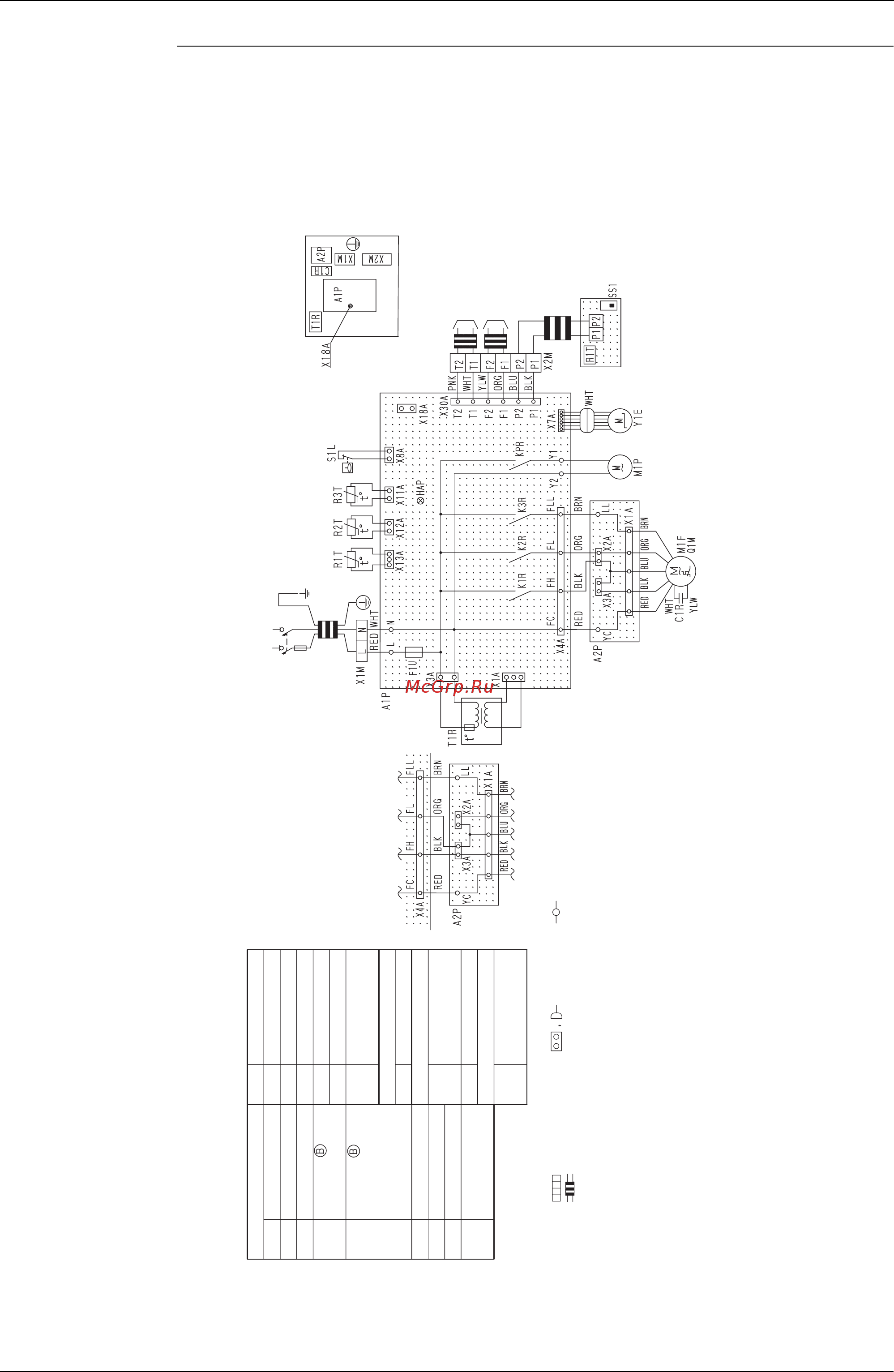

Схемы соединений SiRU34-603
220 Приложение
FXMQ40MA / 50MA / 63MA / 80MA / 100MA / 125MAVE
A1P
Печатная плата
C1R
Конденсатор (M1F)
F1U
Предохранитель (F5A/250В)
KPR
Магнитное реле (M1Р)
M1F
Электродвигатель
(Вутренний вентилятор)
Q1M
Термовыключател
ь
R1T
Термистор (Воздух)
R2T·R3T
Термистор (бобина)
S1L
Поплавковый выключатель
T1R
Трансформатор (220-240В/22В)
X1M
Клеммная коробка (мощность)
X2M
Терминал (управление)
Y1E
Электронный расширительный
клапан
A2P
Клеммная доска
(M1F встроенный)
HAP
Светодиод
(Рабочий монитор-зеленый)
Магнитное реле (M1F)
K1R-K3R
Внутренний блок
Оптические детали
M1P
Электродвигатель
(Дренажный насос)
Проводной пульт дистанционного управления
R1T
Термистор (Воздух)
SS1
Селекторный переключатель
(главный/подчиненный)
Соединитель дополнительных деталей
X18A
Соединитель (соединительный
адаптер для электрических
компонентов)
Тип 40·50·63·80
F1U
Предохранитель (10A/250В)
Тип 100·125
1. : Клеммная коробка, : соединитель :терминал
2. : Временная электропроводка
3. В случае использования центрального дистанционного регулятора, подсоедините к блоку
согласно установкам руководства по эксплуатации.
4. При подсоединении входного провода изнутри, на пульте дист.управления можно выбрать
режим вынужденного выключения или управления вкл/выкл; подробности см. в руководстве
по установке.
5. В случае высокого уровня работы E. S. P., измените соединение проводки X2A, как указано
на рисунке выше.
6. Сокращенные обозначения: (PNK: Розовый WHT: Белый YLW: Желтый GRY: Серый Org:
Оранжевый BLU: синий BLK Черный RED: Красный BRN: Коричневый)
7. Использовать только медный провод.
Примечания:
Примечание-5
220-240В 220В
~ ~
50Гц 60Гц
Блок питания
Примечание-4
Ввод снаружи
Примечание-3
Проводка передачи данных
Центральный пульт
дистанционного управления
Ящик для электр.запасных частей
Проводной пульт дистанционного управления
(дополнительные принадлежности)
