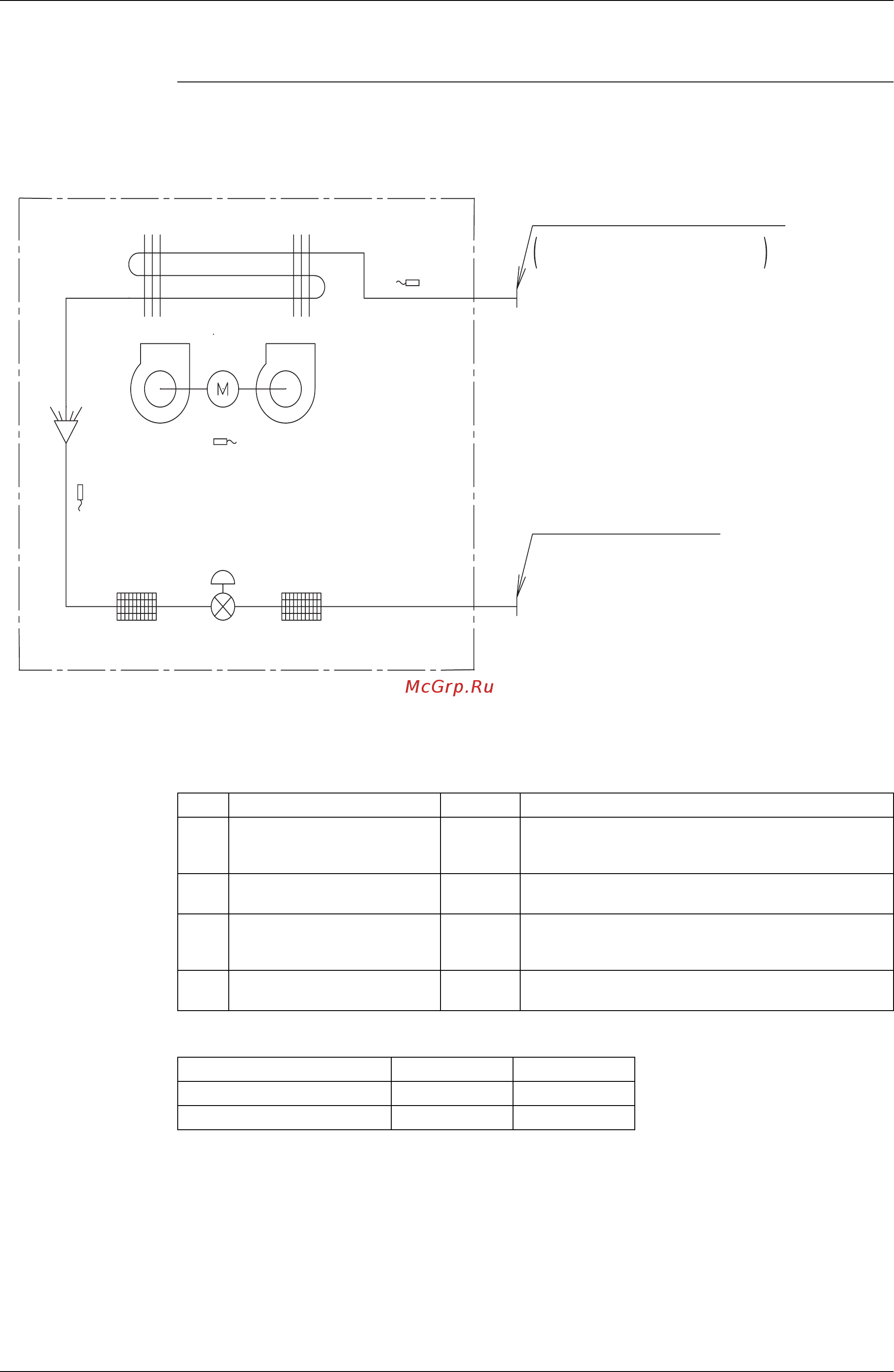

SiRU34-603 Cхемы трубопроводов
Приложение 207
1.2 Внутренний блок
FXCQ, FXFQ, FXKQ, FXSQ, FXMQ, FXHQ, FXAQ, FXLQ, FXNQ
DU220-602J
теплообменник
Вентилятор
(2)
(3)
(1)
Фильтр
Фильтр
Электронный
расширительный клапан
(Соединение с развальцовкой)
Порт соединения трубопровода
для жидкости
Соединение с развальцовкой: ø15,9 или меньше
Примыкающий трубопровод: Больше ø19,1
Порт соединения трубопровода для газа
(4)
Код Наименование Код Главная функция
(1)
Электронный
расширительный клапан
Y1E
Используется для контроля степени перегрева
газа при охлаждении или контроль степени
недогрева при нагреве.
(2)
Термистор всасываемого
воздуха
R1T Используется для контроля термостата.
(3)
Трубопровод для
жидкости
R2T
Используется для контроля степени перегрева
газа при охлаждении или контроль степени
недогрева при нагреве.
(4) Трубопровод для газа R3T
Используется для контроля степени перегрева
газа при охлаждении.
(мм)
Мощность ГАЗ Жидкость
20 / 25 / 32 / 40 / 50M(A) φ12,7 φ6,4
63 / 80 / 100 / 125M(A) φ15,9 φ9,5
