SiRU34-603 Метод замены модулей мощных транзисторов инвертера
Приложение 233
7. Метод замены модулей мощных транзисторов
инвертера
Проверка на сбои в работе силовых полупроводниковых приборов.
установленных на печатной плате инвертера
Проверка силовых полупроводниковых приборов, установленных на печатной плате
инвертера, с помощью составного испытательного прибора.
<Проверяемые компоненты>
1 Составной испытательный прибор :Подготовка цифрового составного испытательного
прибора с функцией контроля диода.
<Подготовка>
1 ВЫКЛ питание. Затем, через 10 минут, измерьте сопротивление.
1 При измерении, отключите все соединительные устройства и терминалы.

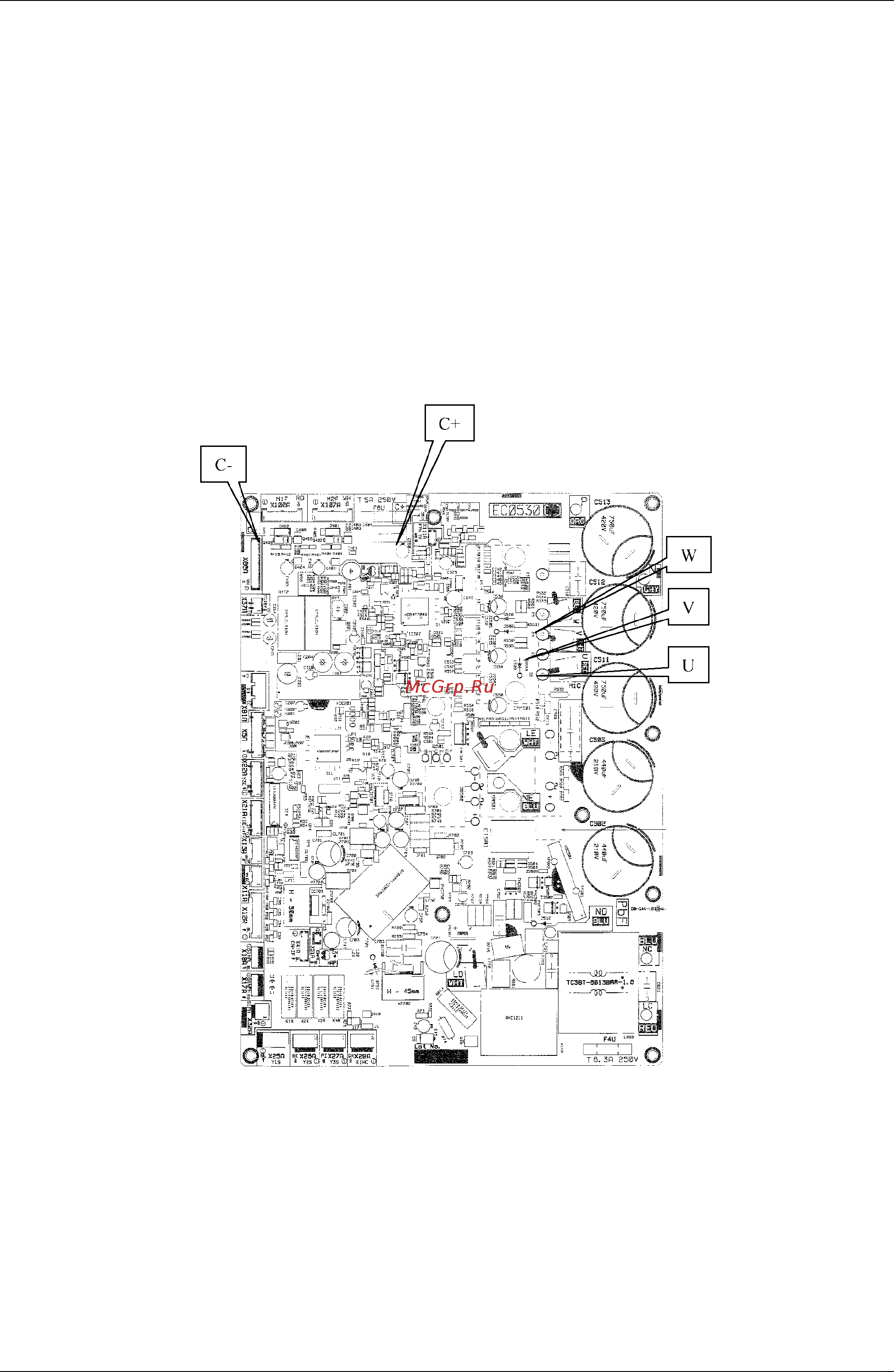

Печатная плата инвертора
