SiRU34-603 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 117
2.2 Выполнение самодиагностики с проводного пульта
дистанционного управления
Пояснение Если работа останавливается из-за неисправности, то СИД работы пульта
дистанционного управления мигает, и выводится код неисправности. (Даже если
выполняется останов, содержание неисправности выводится, когда введен режим
проверки.) Код неисправности указывает на характер неисправности, вызвавшей
останов. Код и содержание неисправности описаны на стр. 124.
Примечание:
1. Нажатие на кнопку ПРОВЕРКА / ТЕСТ вызовет
мигание
контрольного индикатора.
2. В режиме проверки нажатие и удержание кнопки ВКЛ/ВЫКЛ на протяжении пяти или
более секунд удалит вышеуказанную историю сбоя в работе. В этом случае на
дисплее кодов дважды мигнет код неисправности и изменится на “00” (=нормальн.),
блок № изменится на “0”, а оперативный режим автоматически переключится из
режима проверки
в нормальный режим (с изображением заданной температуры).

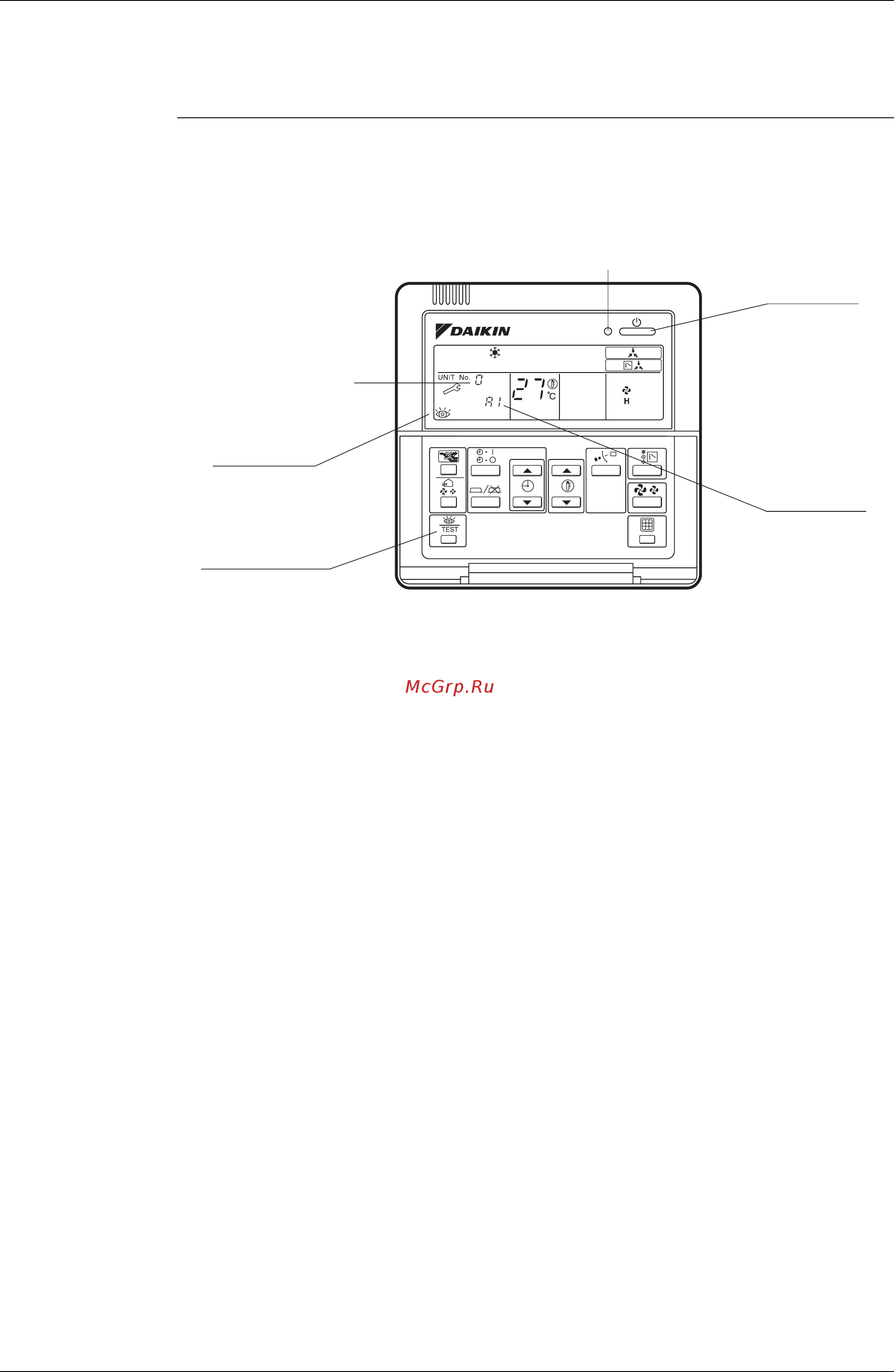

СИД работы
Кнопка ВКЛ/ВЫКЛ
Код классификации
неисправностей
Дисплей осмотра
Кнопка
осмотра/тестирования
Дисплей внутреннего
блока, благодаря
которому обнаружилась
неисправность
