Поиск неисправностей с пульта дистанционного управления SiRU34-603
118 Поиск неисправностей
2.3 Выполнение самодиагностики с инфракрасного
пульта дистанционного управления
Для типа BRC7C
Тип BRC7Е
Тип BRC4C
Если оборудование останавливается из-за неисправности, СИД работы в правой части
приема мигает.
Код неисправности можно определить с помощью следующей процедуры. (Код
неисправности выводится при ошибке работы. В нормальных условиях выводится код
неисправности, относящийся к последней возникшей проблеме.)
1. Для выбора "проверки" нажать кнопку ПРОВЕРКА / ТЕСТ.
Система переходит в режим проверки.
Загорается “Блок”, а также мигает № блока “0”.
2. Установить № блока.
Нажимать кнопки ВВЕРХ или ВНИЗ, и изменять № блока до тех пор, пока внутренний
блок не издаст звуковой сигнал (*1).
*1 Количество звуковых сигналов
3 коротких звуковых сигнала: Выполнить все следующие действия.
1 короткий звуковой сигнал: Выполнить шаги 3 и 4.
Продолжать работу на шаге 4
до тех пор, пока звуковой сигнал остается ВКЛ.
Непрерывный гудок указывает на то, что код неисправности подтвержден.
Непрерывный звуковой сигнал: Нет отклонения от нормы.
3. Нажать кнопку выбора РЕЖИМА.
Мигает левая часть “0” (старший разряд) кода неисправности.
4. Диагностика старшего разряда кода неисправности
Нажимать кнопки ВВЕРХ или ВНИЗ, и изменять старший разряд кода
неисправности,
пока не будет выдан звуковой сигнал (*2), указывающий на соответствие коду
неисправности.

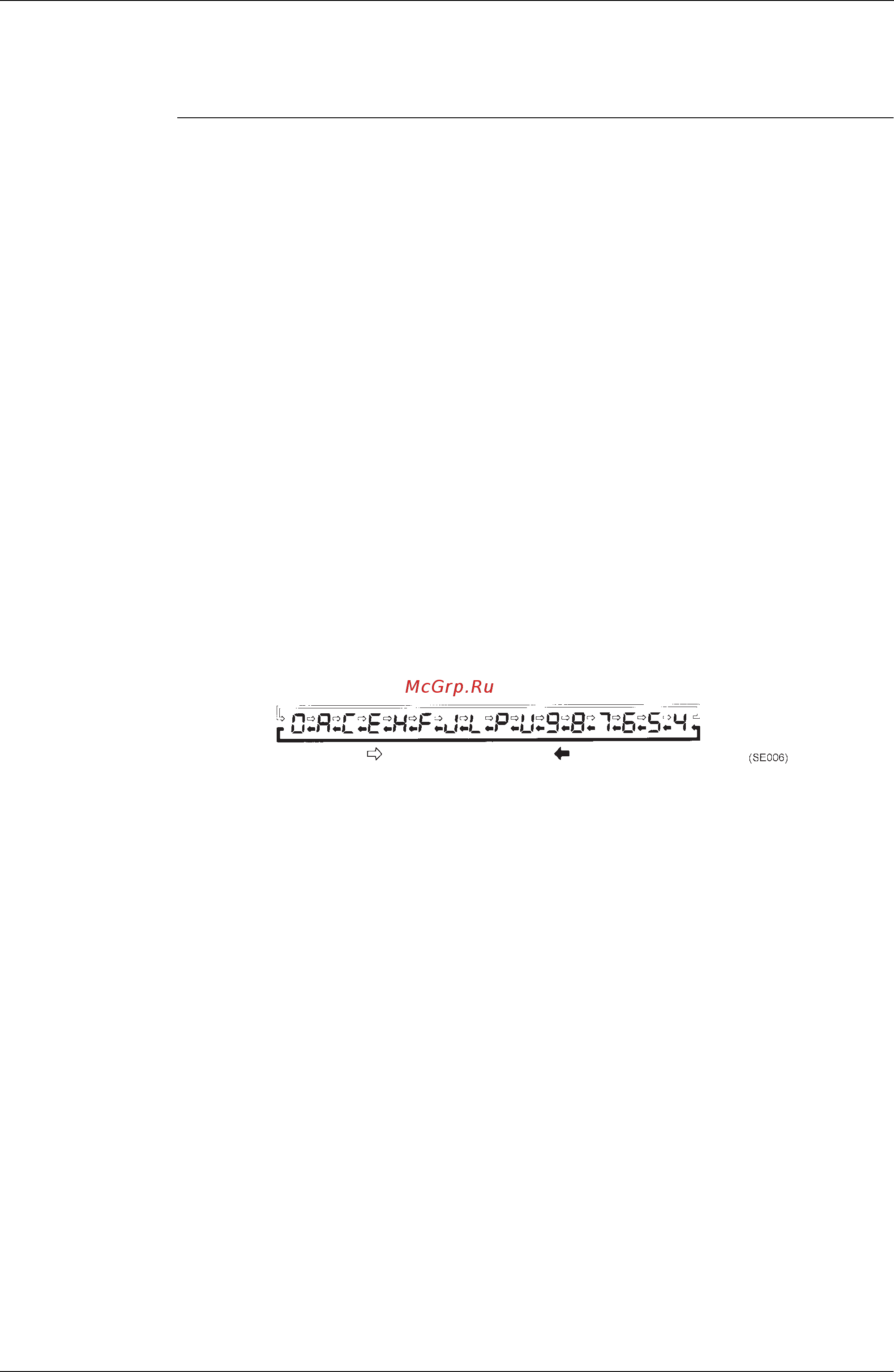

Старший разряд кода изменяется, как показано ниже, при нажатии кнопок ВВЕРХ и
ВНИЗ.
*2 Количество звуковых сигналов
Непрерывный звуковой сигнал: Подобраны старший и младший разряды.
(Код неисправности подтвержден)
2 коротких звуковых сигнала: Старший разряд подтвержден.
1 короткий звуковой сигнал: Старший разряд
подтвержден.
5. Нажать кнопку выбора РЕЖИМА.
Мигает правая часть “0” (младший разряд) кода неисправности.
6. Диагностика младшего разряда кода неисправности
Нажимать кнопки ВВЕРХ или ВНИЗ, и изменять младший разряд кода неисправности,
пока не будет выдан непрерывный звуковой сигнал (*2), указывающий на
соответствие коду неисправности.
Кнопка “ Вперед” Кнопка “Назад”
