Местная установка SiRU34-603
102 Тестирование

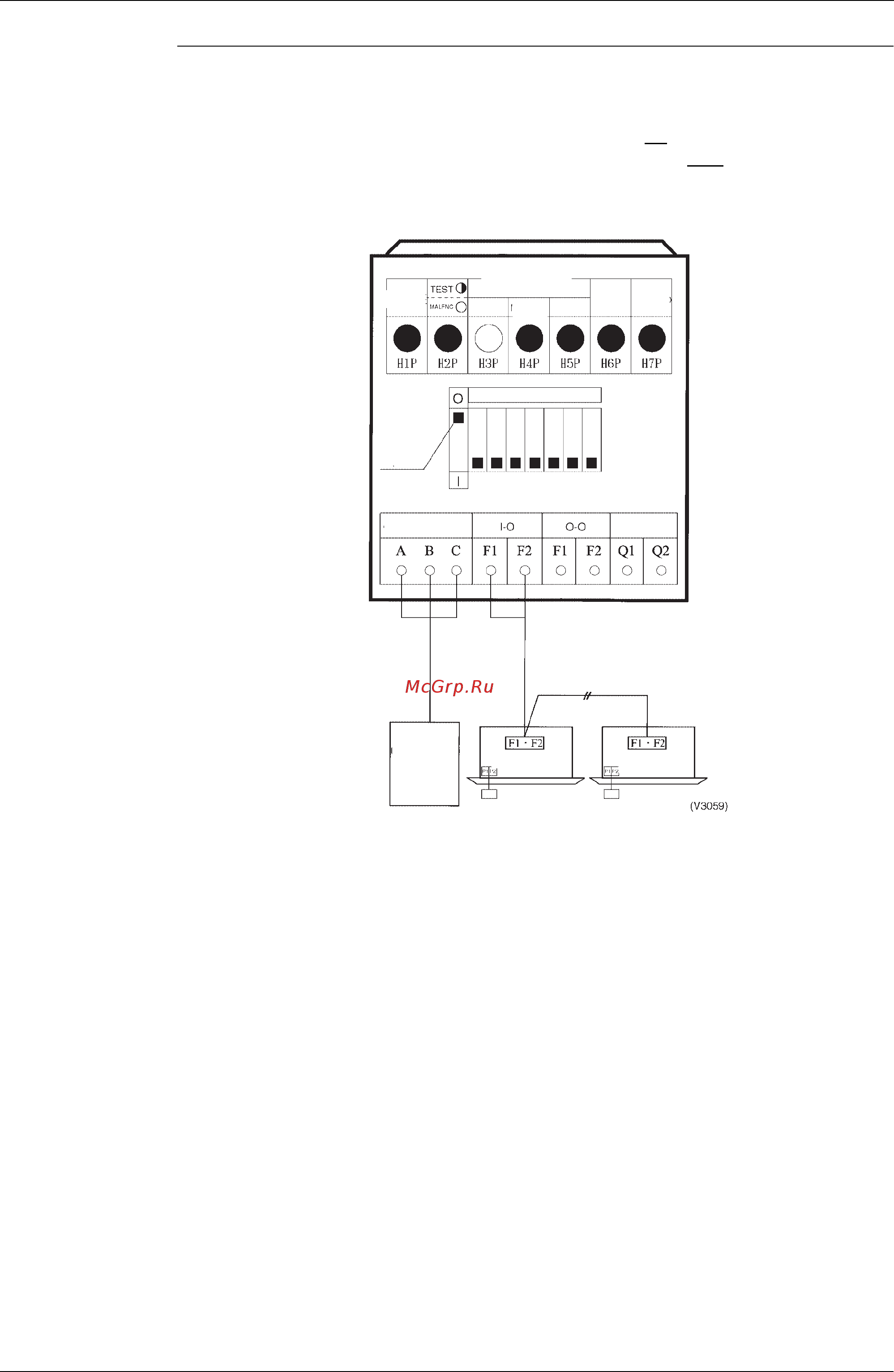

d Установить отдельно охлаждение / обогрев для каждой системы наружных блоков с помощью
пульта дистанционного управления переключением охлаждение / обогрев
Не имеет значения, существует ли проводка наружный - наружный блок.
Установить DS1-1 на PCB наружного блока в значение ИЗ
(заводская установка).
Установить переключение охлаждение / обогрев в значение ИНД
“индивидуальный”
для “Режима установки 1” (заводская установка).
Дистанционное
управление
Внутренний блок
Селектор охл/обогр Вн-мульти
В
ИЗ
Dip-перекл.
Селектор охл/обогр
Выбор
дистанционного
управления ОХЛ/
ОБОГР
Селектор охл/обогр
Режим
ИНД Главный Подчиненный
L.N.O.P.
Нагрузка
DS 1-1
Внутренний блок
Дистанционное
управление
