SiRU34-603 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 137
3.6 “A9” Внутренний блок: Неисправность подвижной
части электронного расширительного клапана (20E)
Дисплей пульта
дистанционного
управления
A9
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неисправность подвижной части электронного расширительного клапана
Дефект PCB внутреннего блока
Дефект соединительного кабеля

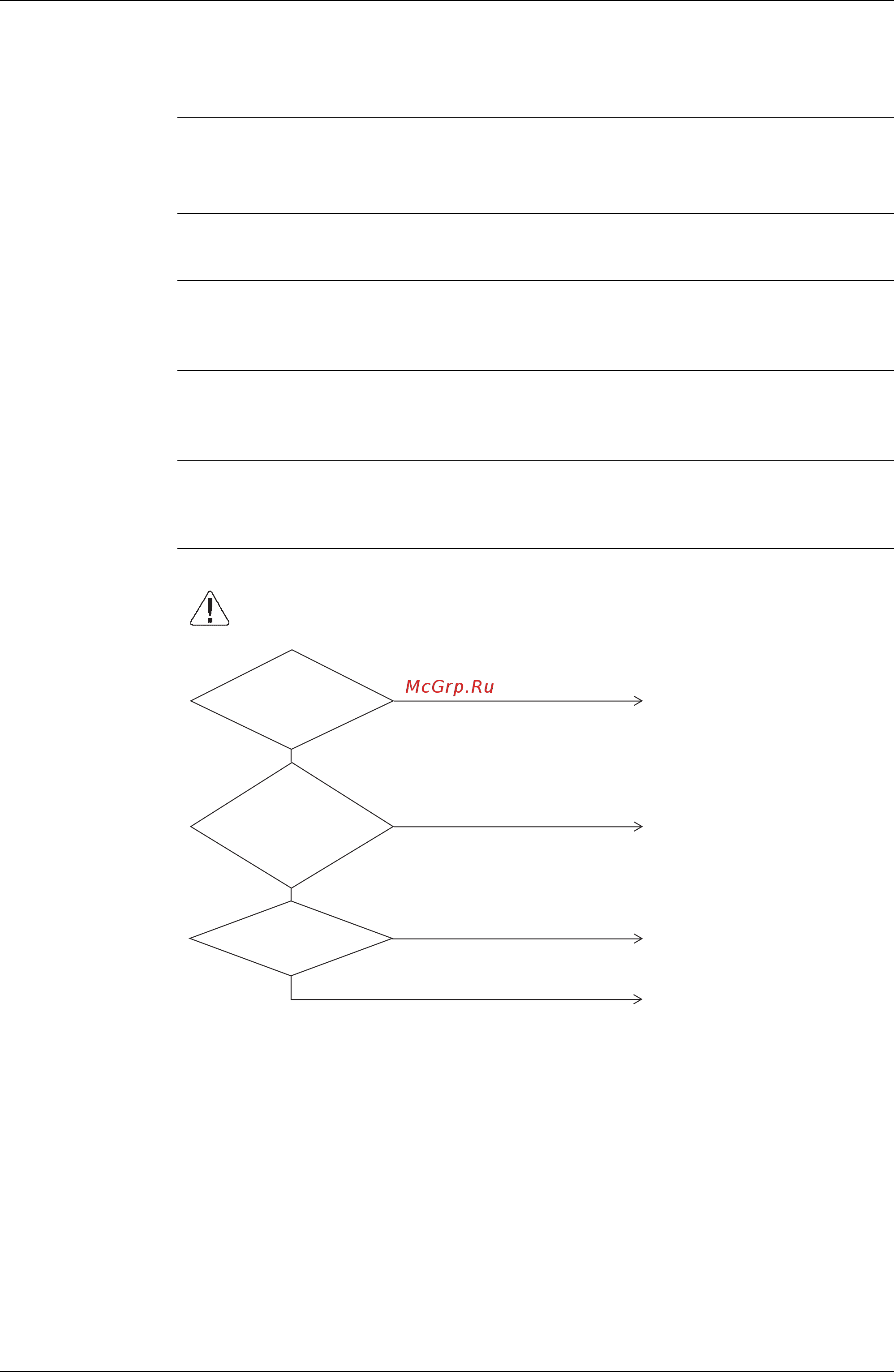

Поиск
неисправностей
(V2781)
Предостережение
Выключите сетевой выключатель перед подсоединением или разъединением
соединителя, в противном случае могут быть повреждены некоторые детали.
После соединения, отключите и снова
включите блок питания.
Замените подвижную часть
электронного расширительного
клапана.
ДА
ДА
НЕТ
НЕТ
Замените соединительный кабель.
Если после выключения и повторного
включения блока питания проблема
не устранена, замените печатную
плату внутреннего блока.
НЕТ
ДА
Соединительный
кабель короткозамкнут или
разъединен.
Нормально,
если проверена катушка
(*1) подвижной части
электронного
расширительного
клапана.
Электронный
расширительный клапан
соединен с X7A печатной
платы внутреннего
блока.
