Схема печатной платы (PCB) наружного блока SiRU34-603
78 Тестирование

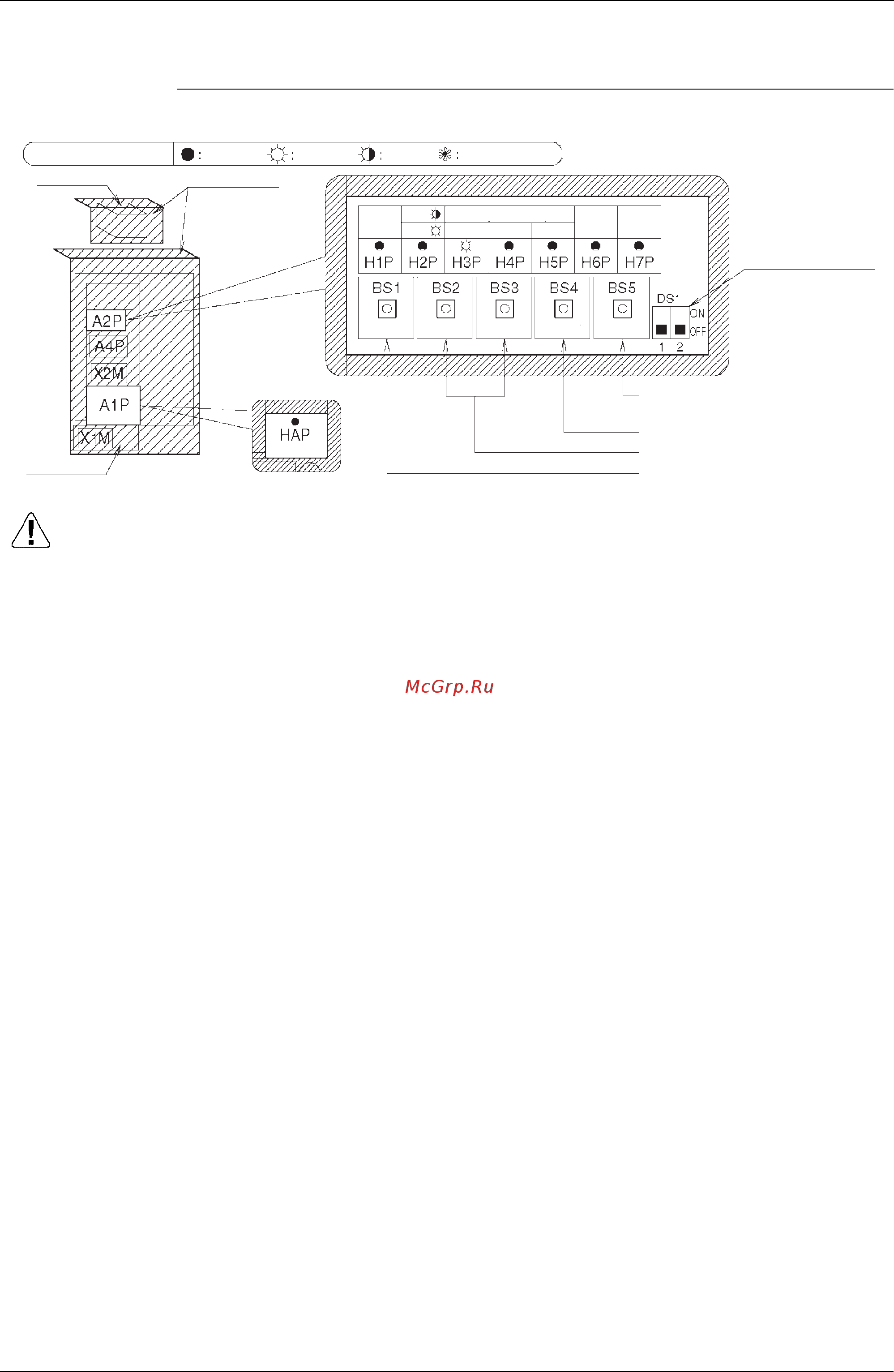

2. Схема печатной платы (PCB) наружного блока
PCB наружного блока
Предостережение Накройте электрические части изолирующим листом во время проверки, чтобы
предотвратить поражение электрическим током.
Состояние индикатора СИД
Реактор
Блок
управления
Диапазон выдержки
DIP-переключатели
(DS1-1 и DS1-2)
Повторная установка адреса при
изменении соединения или добавлении
внутреннего блока.
Запуск тестирования.
Используется при настройке поля.
Меняет режим настройки.
Термофиксация
данного диапазона
посредством
изолирующего листа
Выключить Включить Мигание
стр.
РЕЖИМ
НАСТРОЙКА
ТЕСТИРОВАНИЕ
СБРОС
ВОЗВРАТ
Низк.
шум
Нагрузка
Группа
(глав.)
Группа
(подчин.)
Тестирование
Переключение между
охлаждением и обогревом
Ошибка
Индивидуальн.
Включить или
выключить
(Состояние индикатора СИД слева
указывает заводскую настройку)
