SiBU39-402 Местная установка
Тестирование 91

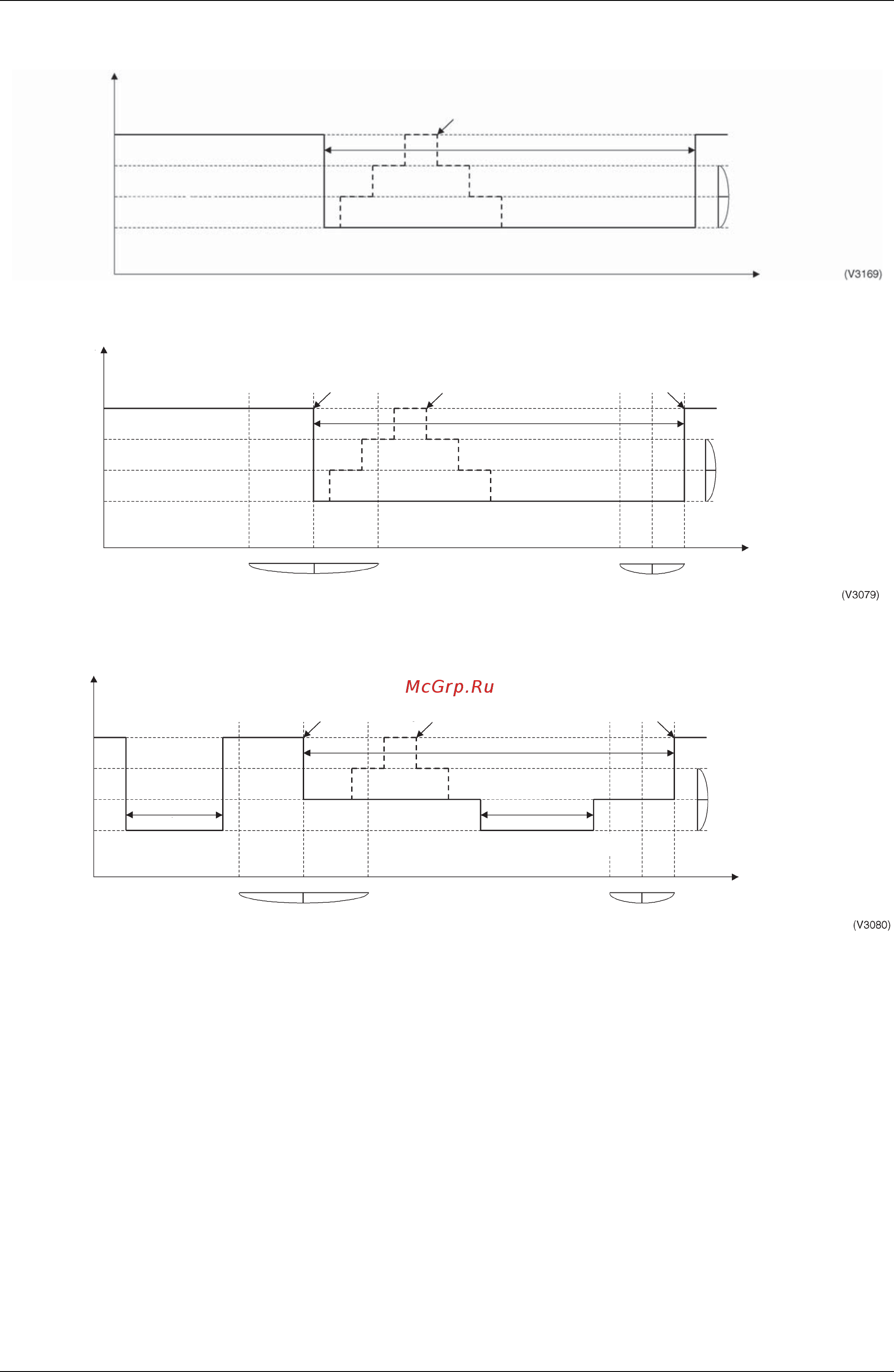

Схема работы для варианта A
Схема работы для варианта B
Схема работы для варианта A, B
Уровень шума
при работе
Номинальный
уровень шума при
работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме 2
Уровень шума при
работе в режиме 3
Уровень шума прибл. от 2 до 3 дБ
(Потребляемая мощность может быть
уменьшена прибл. на 10%)
Уровень шума прибл. от 3 до 5 дБ
(Потребляемая мощность может
быть уменьшена прибл. на 20%)
Уровень шума прибл. от 5 до 8 дБ
(Потребляемая мощность может быть
уменьшена прибл. на 30%)
Если задана приоритетность мощности
“Установка приоритетности мощности”, то
скорость вентилятора будет увеличиваться в
зависимости от нагрузки кондиционирования,
при увеличенной нагрузке.
Команда режима низкого уровня шума
Уровень шума при работе задан на “Установку низкого
уровня наружного шума”
Уровень шума при работе
в режиме низкого уровня
шума может быть
установлен с помощью “
Установки внешнего входа
низкого уровня шума”
(Заводская установка
“Режим 2”.)
Уровень шума
при работе
Номинальный
уровень шума
при работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме 2
Уровень шума при
работе в режиме 3
Если задана приоритетность мощности
“Установка приоритетности мощности”,
то скорость вентилятора будет
увеличиваться в зависимости от
нагрузки кондиционирования, при
увеличенной нагрузке.
Установка времени на “Установку начала
низкого уровня шума в ночное время”
Установка времени на “Установку окончания
низкого уровня шума в ночное время”
Уровень шума при работе
задан на “Установку низкого
уровня шума в ночное время”
Задание с помощью “Установки начала
низкого уровня шума в ночное время”.
(Заводская установка “PM 10:00”)
Задание с помощью “Установки начала
низкого уровня шума в ночное время”.
(Заводская установка “AM 8:00”)
Уровень шума при работе в
режиме низкого уровня шума
в ночное время может быть
установлен с помощью “
Установки низкого уровня
шума в ночное время”
(Заводская установка “ВЫКЛ”.)
Ночное время
PM (после полудня)
8:00
PM (после полудня)
0:00
PM (после полудня)
10:00
AM (после
полудня) 6:00
AM (после
полудня) 8:00
AM (после
полудня) 7:00
Уровень шума
при работе
Номинальный
уровень шума
при работе
Уровень шума при
работе в режиме 1
Уровень шума при
работе в режиме
2
Уровень шума при
работе в режиме
3
Если задана приоритетность мощности
“Установка приоритетности мощности”,
то скорость вентилятора будет
увеличиваться в зависимости от
нагрузки кондиционирования, при
увеличенной нагрузке.
Установка времени на “Установку начала
низкого уровня шума в ночное время”
Установка времени на “Установку окончания
низкого уровня шума в ночное время”
* Уровень шума при
работе имеет
“Установку низкого
уровня шума в
ночное время”
Задание с помощью “Установки начала
низкого уровня шума в ночное время”.
(Заводская установка “PM 10:00”)
Команда в режиме низкого
уровня шума для Уровня
шума на “Установку внешнего
входа низкого уровня шума”
Задание с помощью “Установки начала
низкого уровня шума в ночное время”.
(Заводская установка “AM 8:00”)
Уровень шума при работе в режиме
низкого уровня шума может быть
установлен с помощью “Установки
внешнего входа низкого уровня шума”
(Заводская установка“Режим 2”.)
Уровень шума при работе в режиме
низкого уровня шума в ночное
время
может быть установлен с помощью
“Установки низкого уровня шума в ночное
время” (Заводская установка “ВЫКЛ”.)
Когда получена внешняя команда
на низкий уровень шума во время
работы в режиме низкого уровня
шума в ночное время.
Режим 2 является более приоритетным
по сравнению с Режимом 1, а
Режим 3 является более
приоритетным по сравнению с
Режимом 2.
* Ночное время
* Команда
режима низкого
уровня шума
PM (после
полудня) 8:00
PM (после
полудня) 0:00
PM (после
полудня) 10:00
AM (до
полудня) 6:00
AM (до
полудня) 8:00
AM (до
полудня) 7:00
* Уровень шума при работе
имеет “Установку внешнего
входа низкого уровня шума”
