SiBU39-402 Поиск неисправностей с централизованного пульта дистанционного управления
Поиск неисправностей 167
5.3 “M8” Неисправность при передаче данных между
дополнительными пультами централизованного
управления
Вывод на пульте
дистанционного
управления
M8
Применимые
модели
Централизованный пульт дистанционного управления
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неисправность при передаче данных между дополнительными пультами
централизованного управления
Дефект PCB дополнительных пультов централизованного управления

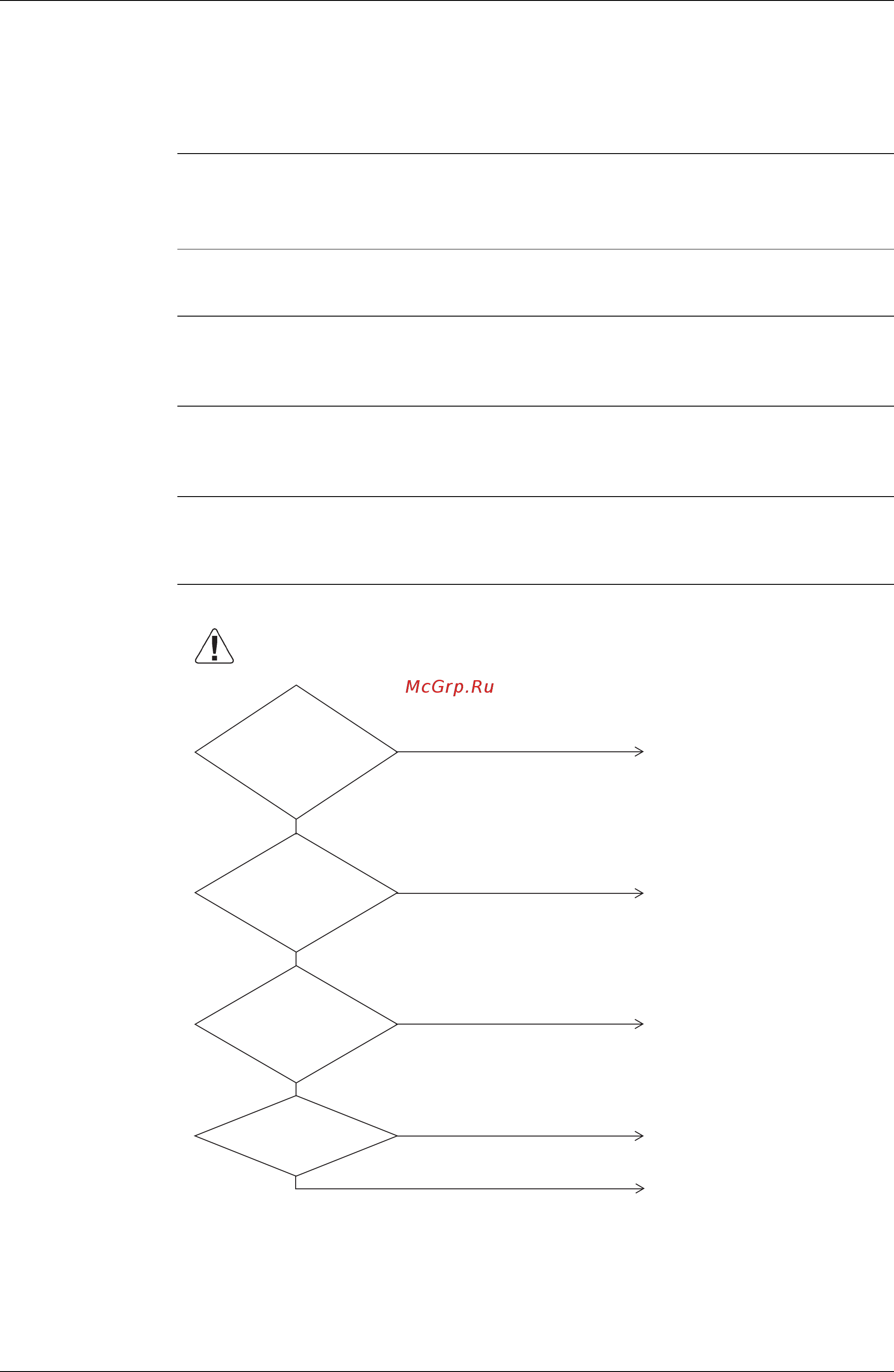

Поиск
неисправностей
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
(V2833)
Отсоединена
ли проводка передачи
данных или неправильно
смонтирована?
Дефект PCB дополнительных
пультов централизованного
управления. Попытайтесь вкл/
выкл каждый дополнительный
пульт централизованного
управления, и замените PCB
того пульта, который не
управляет внутренним блоком.
НЕТ
НЕТ
Смонтировать правильно
проводку.
ДА
ДА
Отсоединен
ли дополнительный
пульт ентрализованного
управления после
подсоединения или его
адрес изменен?
Включить электропитание для
всех дополнительных пультов
централизованного управления.
Сбросить электропитание
одновременно для всех
дополнительных пультов
централизованного управления.
ДА
НЕТ
Включено
ли электропитание
для всех дополнительных
пультов централизованного
управления?
Установить переключатель сброса
в положение “нормальное.”
ДА
НЕТ
Установлен
ли переключатель
сброса всех дополнительных
пультов централизованного
управления в положение
“нормальное?”
