Проверки SiBU39-402
184 Поиск неисправностей
8. Проверки

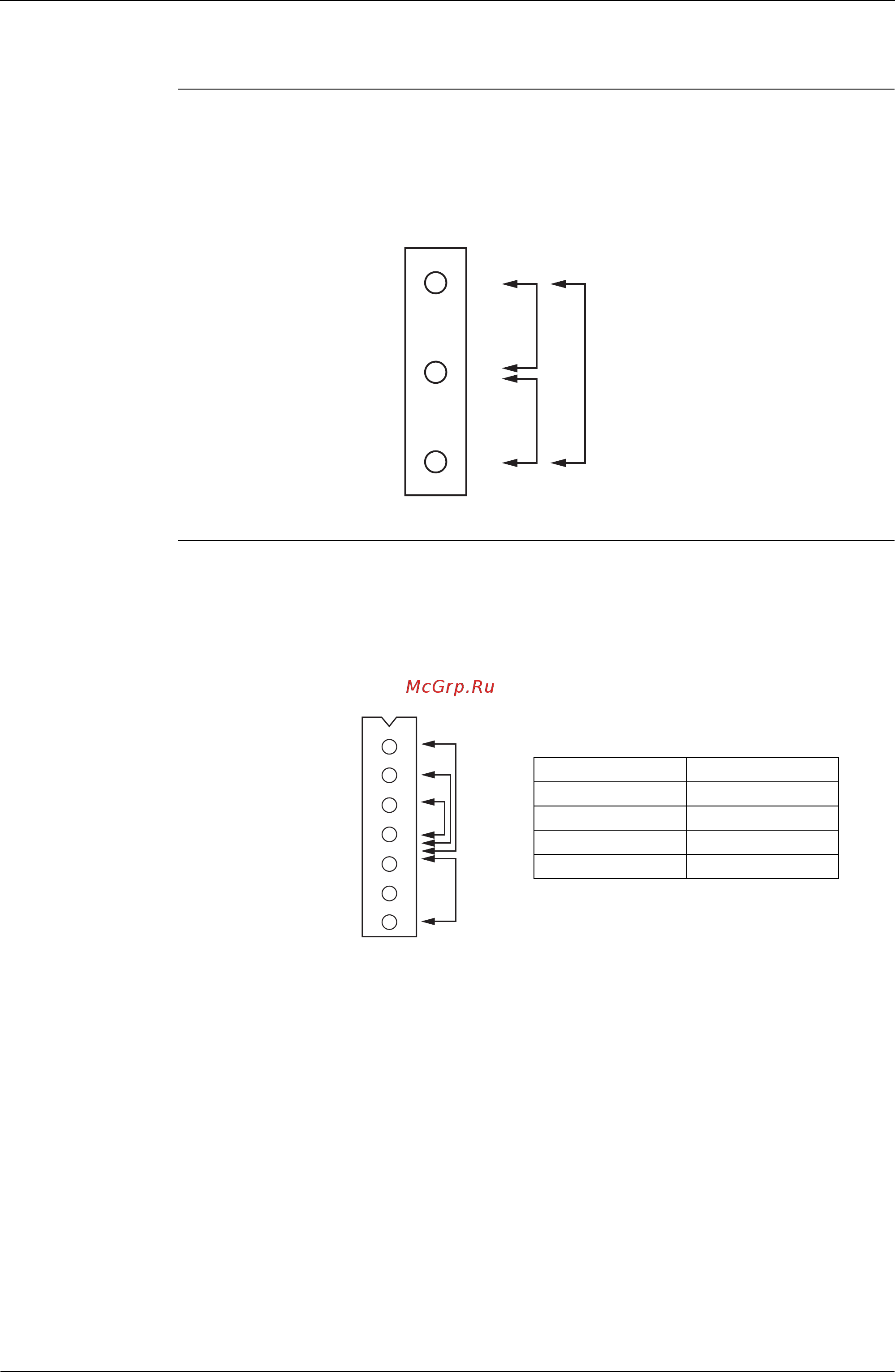

Проверка № 8 Проверить соединитель двигателя вентилятора (Кабель питания)
(1) Выключить питание.
Измерить сопротивление между фазами U, V, W соединителей на стороне двигателя
(трехжильный провод); значения должны быть сбалансированы, не должно быть
короткого замыкания при разъединенном соединителе или соединителе реле.
Проверка № 9 Проверить соединитель двигателя вентилятора (сигнальная линия)
(1) Выключить питание.
(2) При разъединенном соединителе двигателя вентилятора, измерить сопротивление
между каждым контактом, убедиться, что значение сопротивления больше значения,
приведенного в следующей таблице.
Красный
Белый
Черный
U
V
W
Измерить значения
сопротивления межд
у
фазами U,V,W.
Точка измерения Значение
1 - 4 1MΩ и более
2 - 4 100kΩ и более
3 - 4 100Ω и более
4 - 7 100kΩ и более
1 Белый
2
Оранжевый
3
Коричневый
4 Синий
5
6
7 Красный
ЗЕМЛЯ
(S2675)
