SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 99
1. Поиск неисправностей с пульта
дистанционного управления

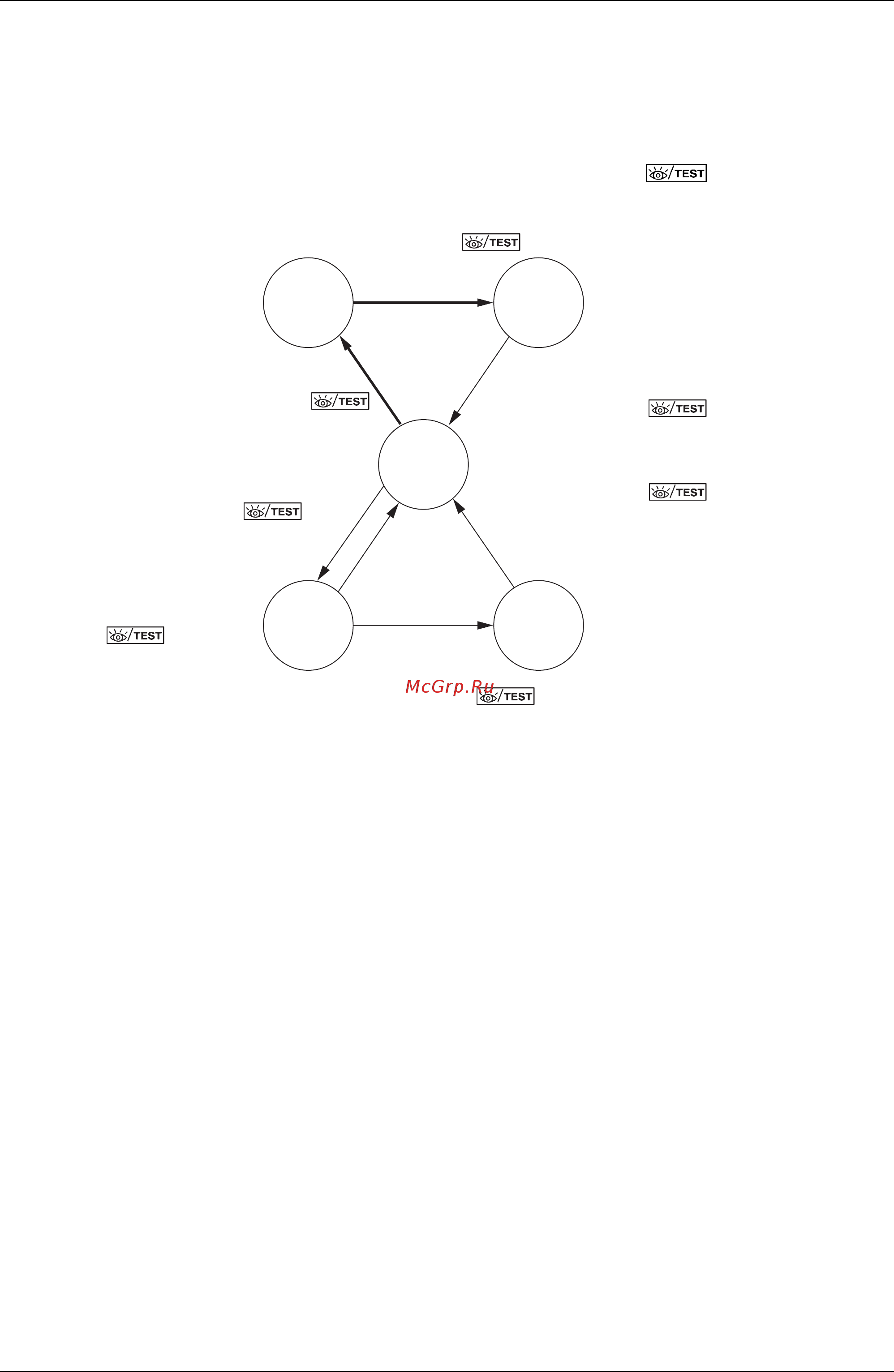

1.1 Кнопка ПРОВЕРКА/ТЕСТ
На пульте дистанционного управления с помощью кнопки можно выбрать
следующие режимы.
Нормальный
режим
Режим
местной
установки
Режим
обслуживания
Нажать один раз кнопку “ ”
Спустя 10 секунд
(V0815)
Нажимать кнопку “ ”
в течение более 4 сек.
Нажать один раз кнопку “ ”
Нажать один раз
кнопку “ ”
Можно подтвердить следующие
три кода при каждом
соответствующем нажатии
кнопки
“ ”.
• Коды неисправностей
• Код модели внутреннего блока
• Код модели наружного блока
Термостат принудительно включается
при запуске
“режима опытной
эксплуатации
” (на пульте
дистанционного управления
выводится
“опытная эксплуатация”).
Могут быть выполнены установки
внутреннего блока
• Время для обозначения фильтра
• Направление потока воздуха
• Другие установки
Нажимать кнопку “ ”
в течение более 4 сек.
Режим
проверки
Режим
тестирования
Могут быть получены данные обслуживания.
• История кодов неисправностей
• Данные о температуре на различных
участках
Могут быть выполнены установки обслуживания.
• Аварийное ВКЛ вентилятора
•
Установка направления потока воздуха/объема
Нажать один раз кнопку “ ”
Или спустя 30 минут.
