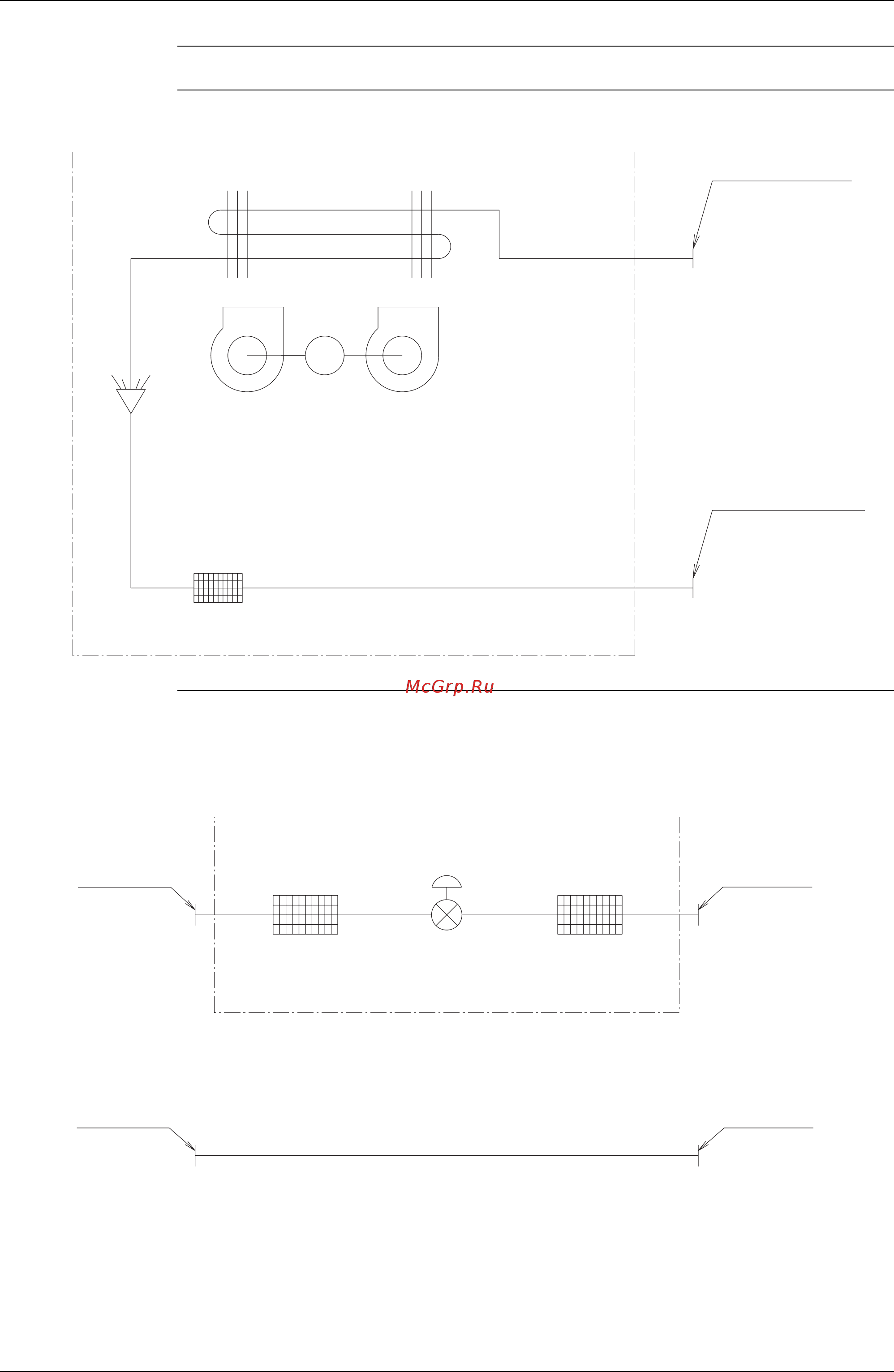

SiBU39-402 Схемы трубопроводов
Приложение 191
FXAQ + BEVQ/FXLQ + BEVQ
Внутренний блок
Соединительное устройство
Теплообменник
M
Вентилятор
Фильтр
4D047084
Соединительный канал
трубопровода для газа
Соединительный канал
трубопровода для жидкости
Фильтр Фильтр
4D034127B
Соединительный
канал трубопровода
для жидкости
Соединительный
канал трубопровода
для газа
Электронный
расширительный клапан
Соединительный
канал трубопровода
для жидкости
Соединительный
канал трубопровода
для газа
