SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 121
4.8 “AJ” Внутренний блок: Неисправность устройства
определения мощности
Вывод пульта
дистанционного
управления
AJ
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Мощность определяется по сопротивлению адаптера установки мощности и ИС памяти
PCB внутреннего блока, а также по значению - является ли оно нормальным.
Условия
установления
неисправности
Во время работы:
1. Когда код мощности не содержится в памяти PCB, а адаптер установки мощности не
подсоединен.
2. Когда отсутствует мощность для установленного блока.
Предполагаемые
причины
Вы забыли установить адаптер установки мощности.
Дефект PCB внутреннего блока.

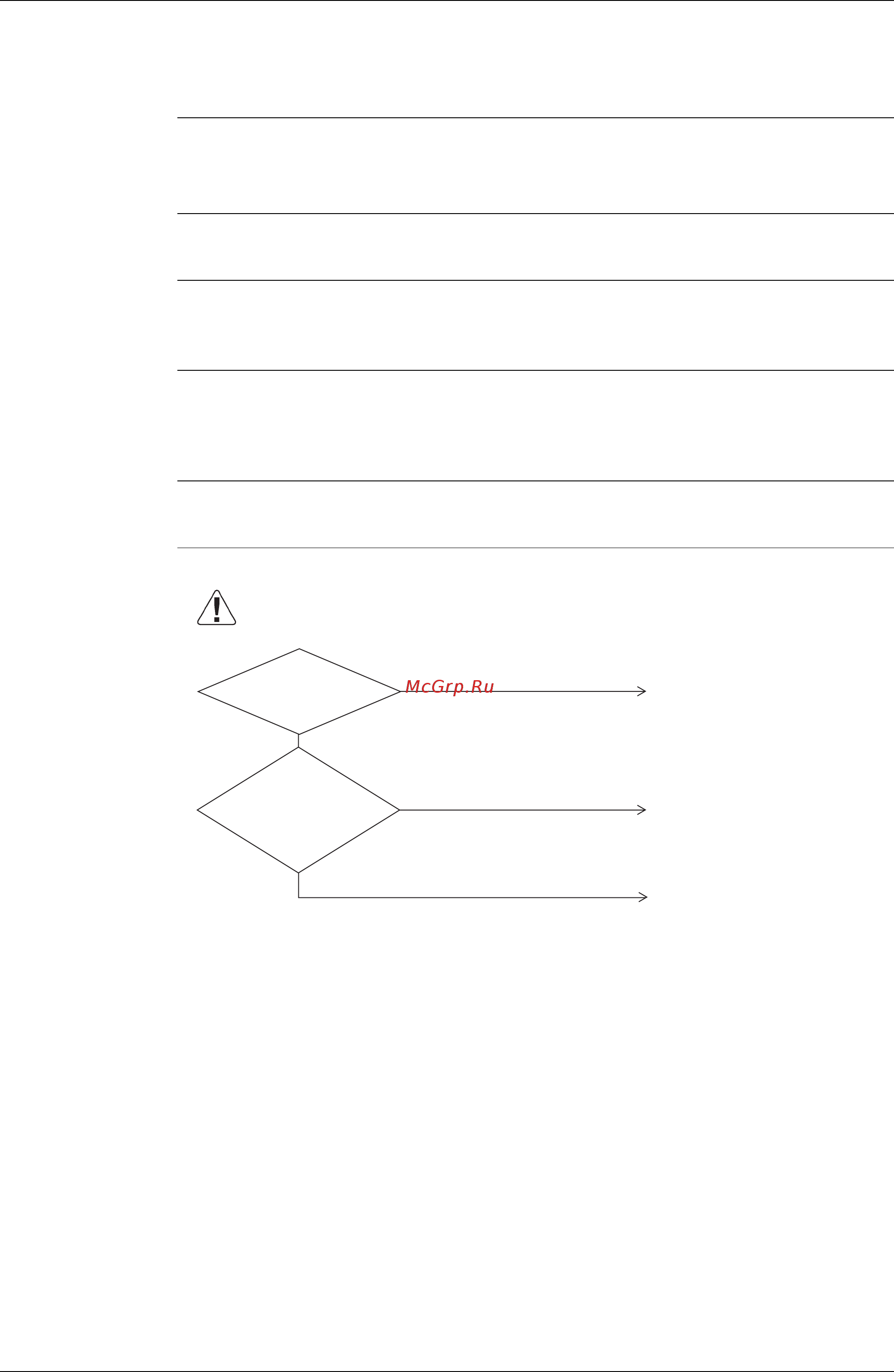

Поиск
неисправностей
(V2783)
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Смонтировать адаптер
установки мощности.
Заменить PCB внутреннего блока.
НЕТ
НЕТ
ДА
ДА
Заменить PCB внутреннего блока.
PCB внутреннего
блока была заменена
запасной PCB.
Внутренний
блок является
моделью, требующей
монтаж адаптера
установки мощности
при замене
PCB.
