Меры предосторожности при обращении с новым хладагентом (R410A) SiBU39-402
208 Меры предосторожности при обращении с новым хладагентом (R410A)
Отличия
2 Изменение давления
2 Изменение диаметра канала обслуживания

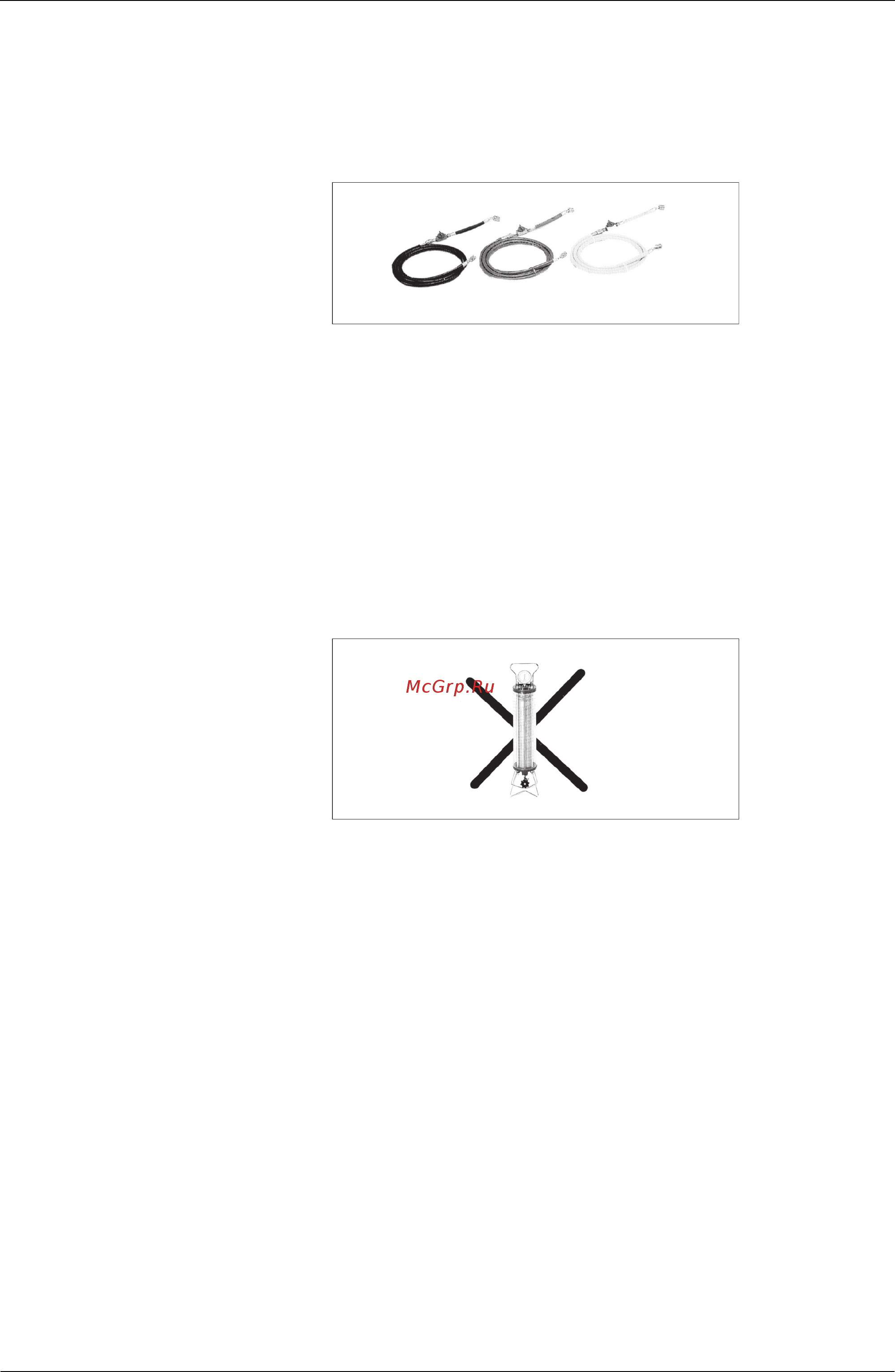

7. Заправочный шланг для R410A
Технические характеристики
2 Рабочее давление 5,08 МПа (51,8 кг/см
2
)
2 Разрывное давление 25,4 МПа (259 кг/см
2
)
2 Имеется с ручным клапаном, предотвращающим отток хладагента, и без него.
Отличия
2 Напорный шланг
2 Изменение диаметра канала обслуживания
2 Использование материала с нейлоновым покрытием для обеспечения стойкости к HFC
8. Заправочный баллон
Технические характеристики
2 Использовать весы для заправки хладагента, указанные ниже, для заправки
непосредственно из баллона с хладагентом.
Отличия
2 Баллон нельзя использовать для смешанного хладагента, поскольку состав смеси
изменяется в процессе заправки.
Когда R410A заправляется в жидком состоянии с помощью заправочного баллона,
то внутри его образуется пена.
(Шланг с шаровым клапаном)
Не используется
