Поиск неисправностей с пульта дистанционного управления SiBU39-402
142 Поиск неисправностей
4.27 “JC” Наружный блок: Неисправность датчика низкого
давления
Вывод на пульте
дистанционного
управления
JC
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
Неисправность обнаруживается по давлению датчика низкого давления.
Условия
установления
неисправности
Когда датчик низкого давления короткозамкнут или разомкнут.
Предполагаемые
причины
Дефект датчика низкого давления.
Неправильное соединение датчика высокого давления.
Дефект PCB наружного блока.

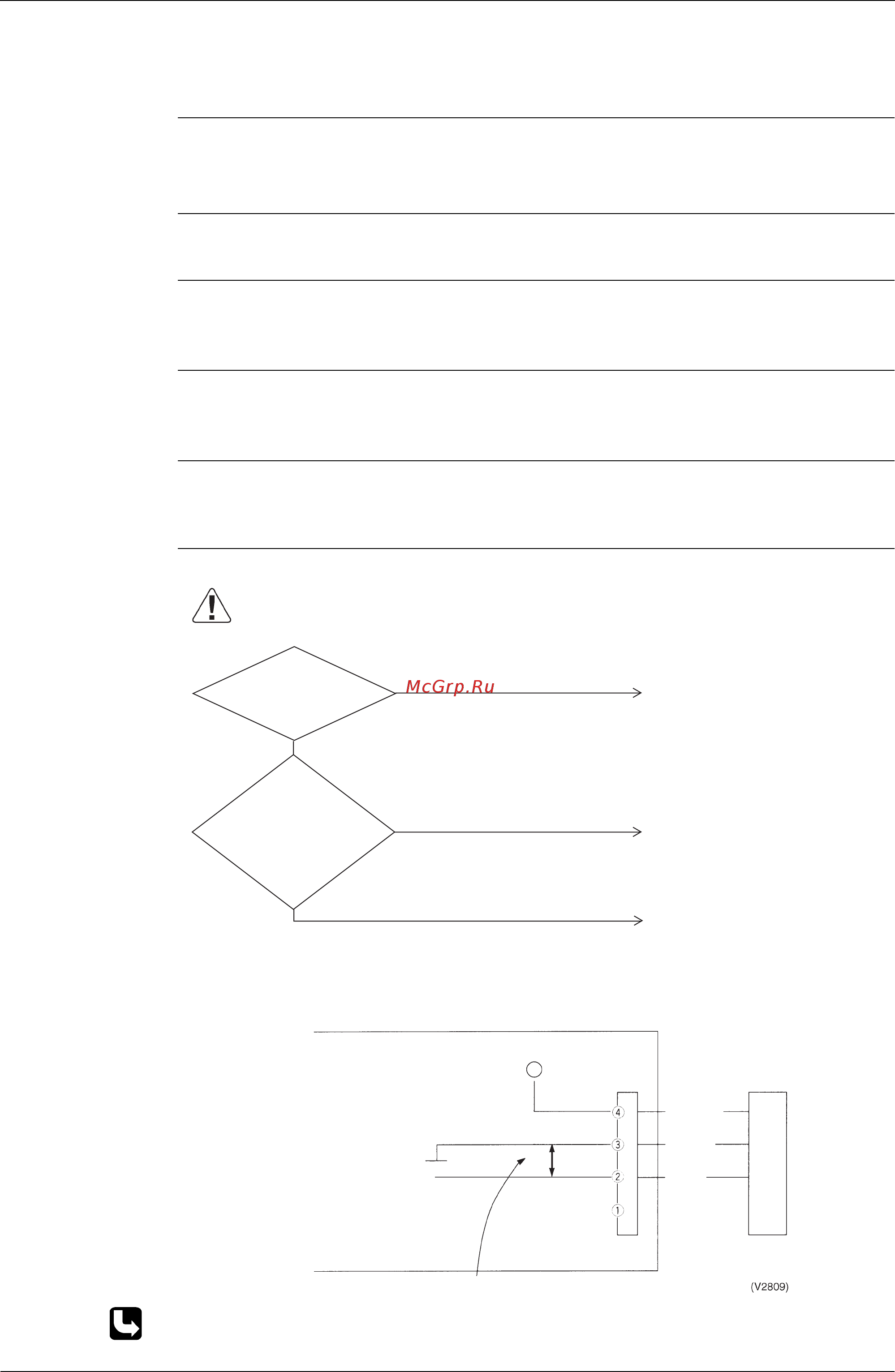

Поиск
неисправностей
∗1: Точка измерения напряжения
∗2: См. таблицу характеристик давление/напряжение датчика давления на стр. 200.
(V2808)
Предостережение
Проверьте, чтобы выключатель электропитания был в
положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Отношение
между ∗1 VL и
низким давлением
нормальное (см. ∗2)
когда напряжение измеряется
между контактами (2) and (3)
X45A PCB наружного
блока (A1P)
(см. ∗1).
Заменить датчик низкого давления.
Подсоединить правильно
датчик низкого давления
и перезапустить систему.
НЕТ
НЕТ
Заменить PCB наружного
блока A1P.
ДА
ДА
Датчик
низкого давления
подсоединен к X45A
(синий) PCB наружного
блока
(A1P).
Красный
PCB наружного блока A1P
ЗЕМЛЯ
+5 В
X45A
Черный
Белый
Датчик низкого
давления
∗2 Измерить здесь напряжение.
А/Ц вход
микрокомпьютера
