SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 163
4.45 “UF” Не задана установка системы хладагента,
несовместимая проводка/трубопроводы
Вывод на пульте
дистанционного
управления
UF
Применимые
модели
Все модели внутренних блоков
Все модели наружных блоков
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Неверное соединение проводки передачи данных между наружным и внутренним
блоками вне адаптера управления
Невыполнение проверки проводки
Дефект PCB внутреннего блока
Сбой при открывании запорного клапана

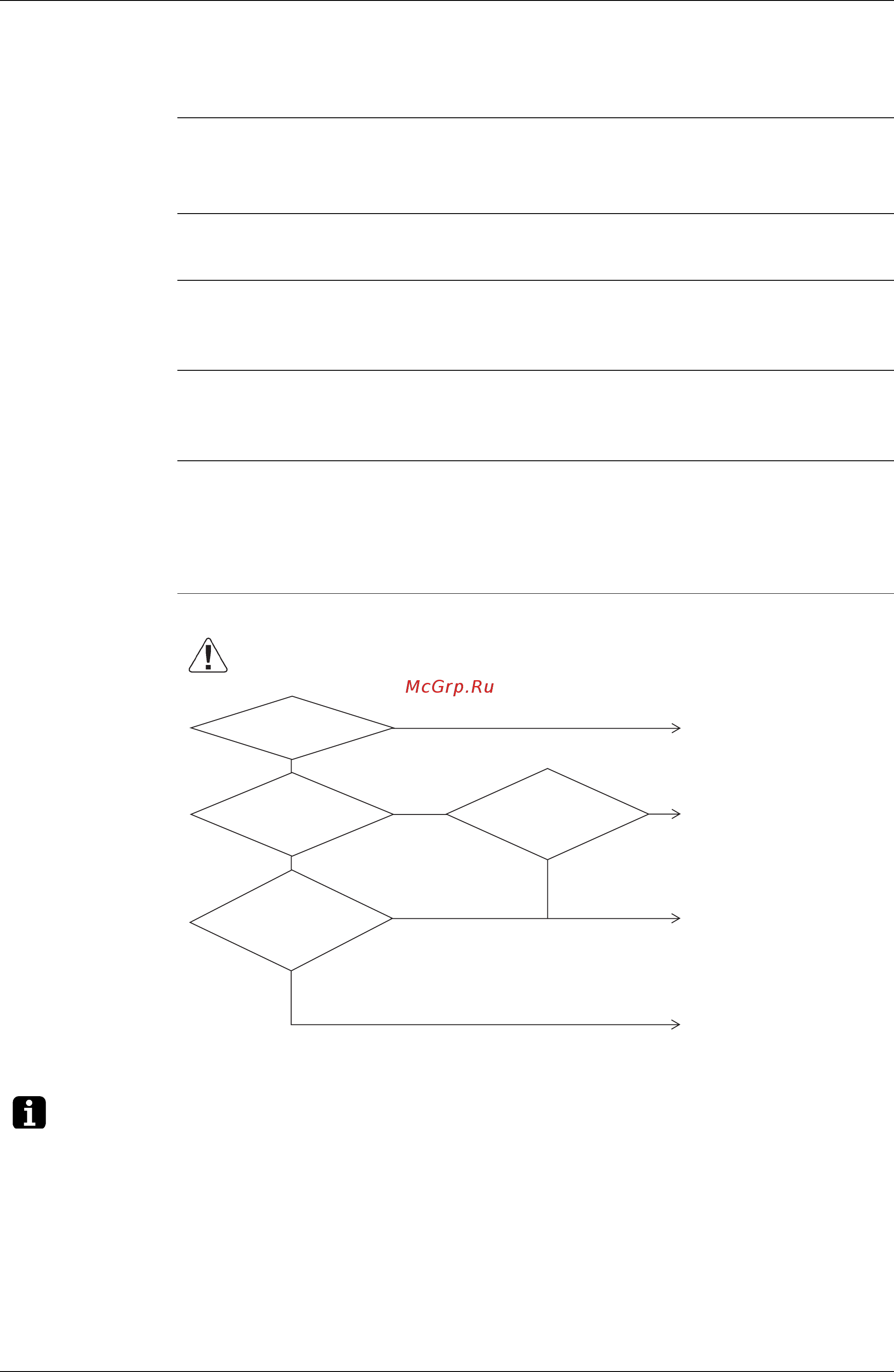

Поиск
неисправностей
Примечание:
Тестирование может быть неуспешным, если оно выполняется после того как наружный блок
был отключен свыше 12 часов, либо если выполняется после работы всех подсоединенных
внутренних блоков в режиме вентилятора в течение не меньше одного часа.
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
(V2830)
Является ли
проводка передачи
данных внутренний - наружный
и наружный - наружный
блок нормальной?
Заменить PCB внутреннего
блока.
Возможно, тестирование не
выполнено успешно.
После правильного монтажа
проводки, нажать и
удерживать кнопку СБРОС
на PCB главного наружного
блока в течение 5 секунд.
ДА
НЕТ
ДА
НЕТ
НЕТ
ДА
Выполнено
ли тестирование
(Проверка проводки)?
Является
ли проводка передачи
данных внутренний - наружный и
наружный - наружный блок
нормальной?
Открыть запорный клапан.
ДА
НЕТ
Открыты ли
запорные клапаны?
∗ Блок не будет работать до
12 минут.
