SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 123
4.10 “C5” Внутренний блок: Неисправность термистора
трубопровода для газа (R3T)
Вывод на пульте
дистанционного
управления
C5
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Неисправность обнаруживается по температуре, определенной термистором
трубопровода для газа.
Условия
установления
неисправности
Когда термистор трубопровода для газа разъединен или короткозамкнут при
работающем блоке.
Предполагаемые
причины
Неисправность термистора внутреннего блока (R3T) для трубопровода для газа
Дефект PCB внутреннего блока

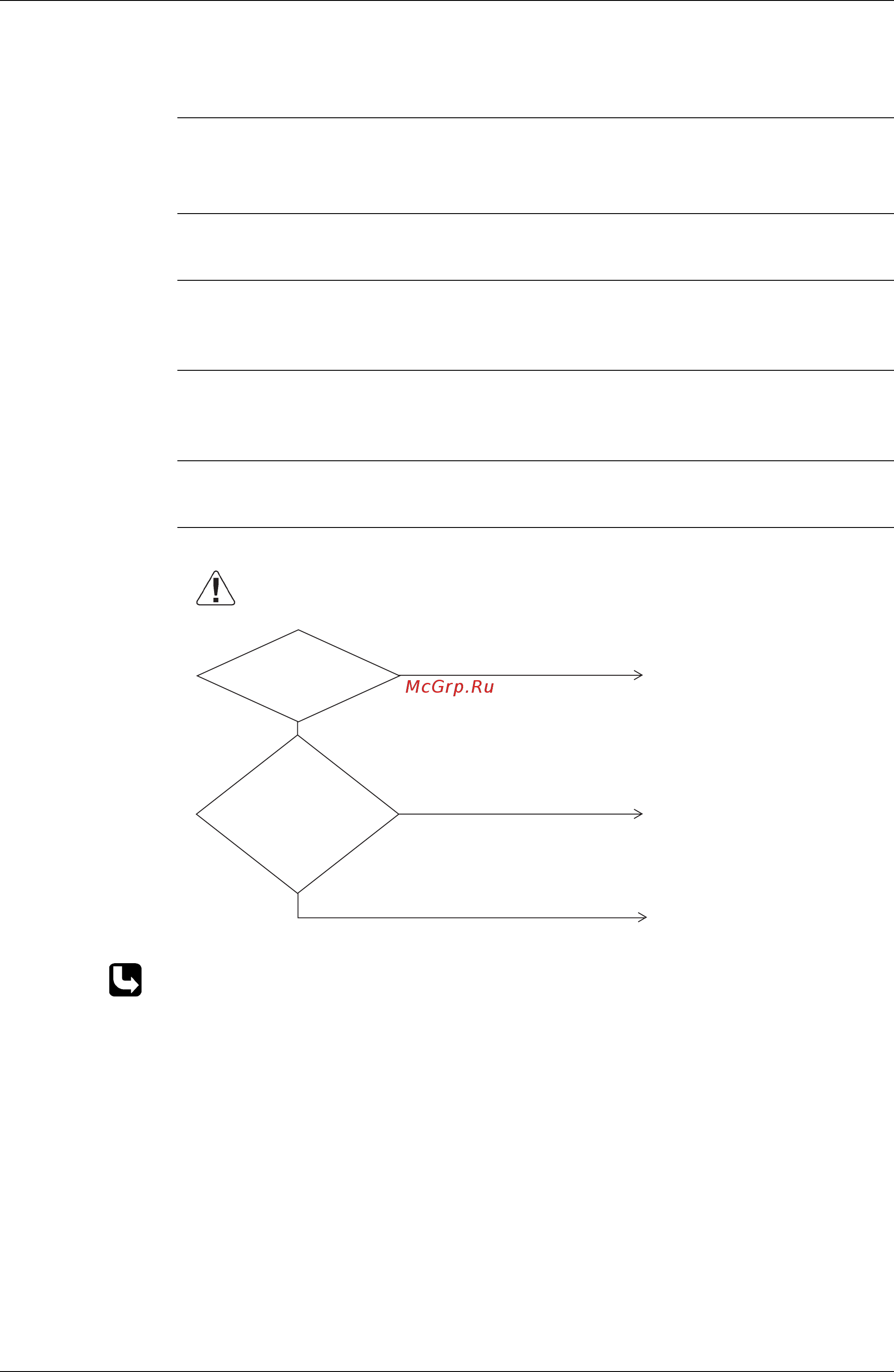

Поиск
неисправностей
∗ См. таблицу характеристик сопротивление/температура термистора на стр. 198.
(V2785)
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
етали могут быть повреждены.
Заменить PCB внутреннего блока.
Подсоединить термистор
и включить снова.
НЕТ
НЕТ
Заменить термистор (R3T).
ДА
ДА
Сопротивление
является нормальным
при измерении после
отсоединения термистора
(R3T) от PCB
внутреннего блока.
(0,6 кВт~360 кВт)
Соединитель
соединен с X11A PCB
внутреннего блока.
