Местная установка SiBU39-402
70 Тестирование

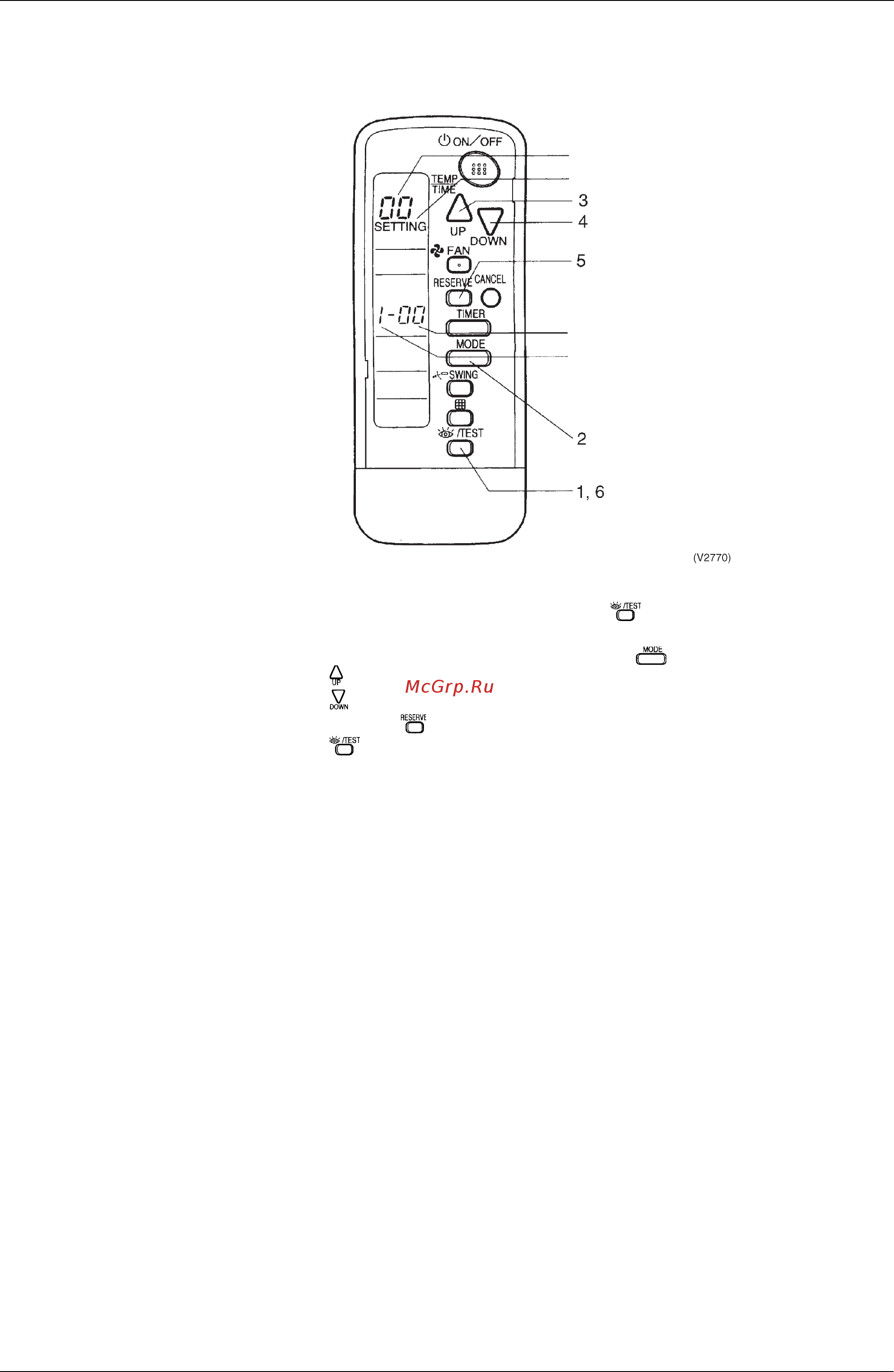

3.1.2 Беспроводной пульт дистанционного управления - Внутренний блок
Тип BRC7C
1. В нормальном режиме работы нажимайте кнопку в течение не менее 4 секунд,
после чего система перейдет в “режим местной установки.”
2. Выберите требуемый “№ режима” с помощью кнопки .
3. Нажать кнопку и выбрать первый № кода.
4. Нажать кнопку и выбрать второй № кода.
5. Нажать кнопку таймера и проверить установки.
6. Нажать кнопку для возврата в
нормальный режим работы.
(Пример)
При установке времени для обозначения фильтра в положение “Загрязненность фильтра -
Высокая” для всей группы блоков, установить № режима в “10”, № установки режима в “0”,
№ положения установки в “02”.
Режим №
Местный
установленный режим
Второй код №
Первый код №
