Поиск неисправностей с пульта дистанционного управления SiBU39-402
124 Поиск неисправностей
4.11 “C9” Внутренний блок: Неисправность термистора
(R1T) для воздухозабора
Вывод на пульте
дистанционного
управления
C9
Применимые
модели
Все модели внутренних блоков
Способ
определения
неисправности
Неисправность обнаруживается по температуре, определенной термистором
температуры всасываемого воздуха.
Условия
установления
неисправности
Когда термистор температуры воздуха всасывания разъединен или короткозамкнут при
работающем блоке.
Предполагаемые
причины
Неисправность термистора внутреннего блока (R1T) для воздухоприемника
Дефект PCB внутреннего блока

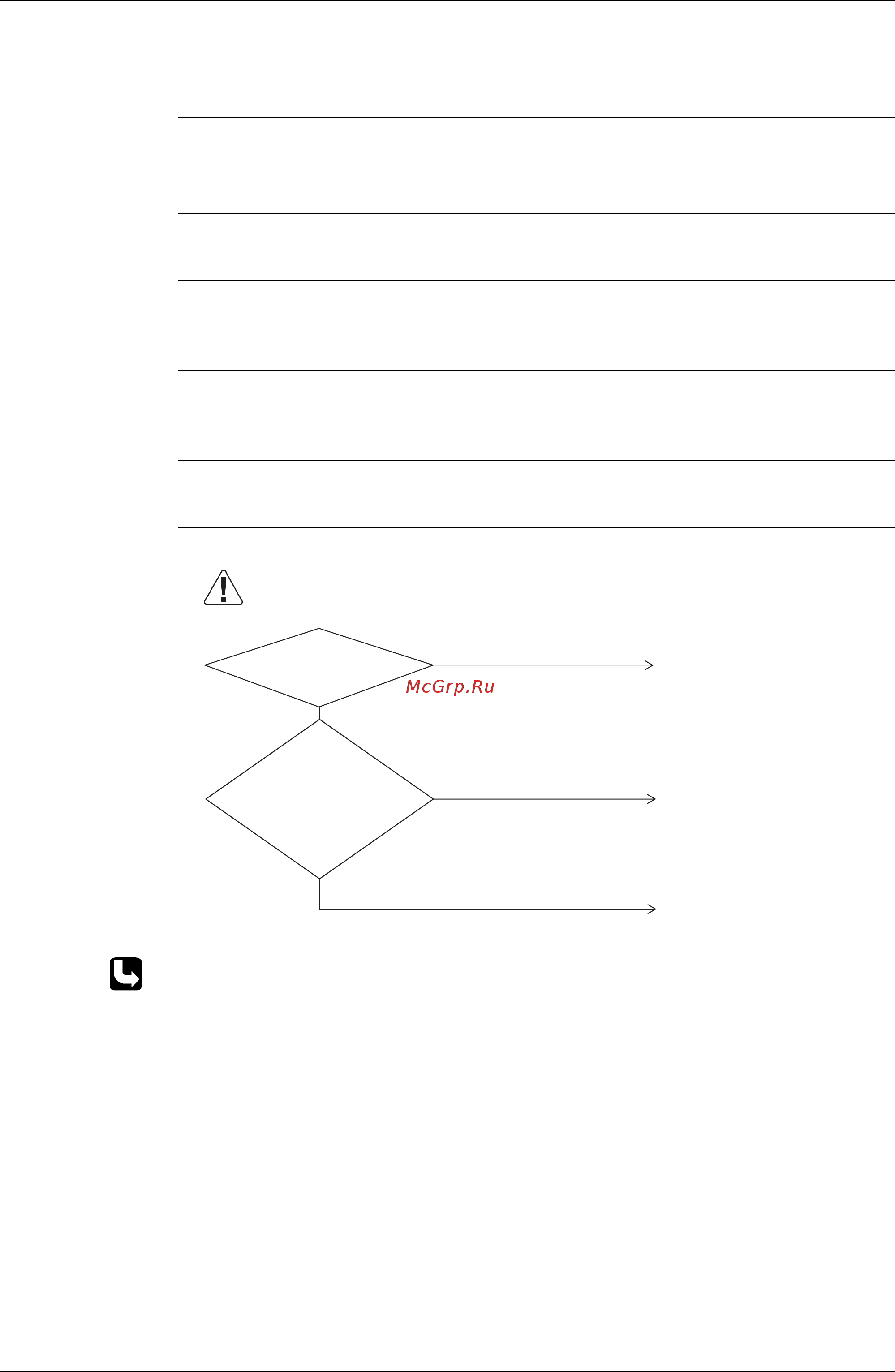

Поиск
неисправностей
∗ См. таблицу характеристик сопротивление/температура термистора на стр. 198.
Предостережение
Проверьте, чтобы выключатель электропитания был в
положении “выключено” перед соединением или
отсоединением соединителя, в противном случае детали
могут быть повреждены.
Заменить PCB внутреннего блока.
Подсоединить термистор
и включить снова.
НЕТ
НЕТ
Заменить термистор (R1T).
ДА
ДА
Соединител
ь соединен с PCB
внутреннего блока.
опротивление
является нормальным
при измерении после
отсоединения термистора
от PCB внутреннего
блока.
(7.2kΩ~112kΩ)
(V2786)
