SiBU39-402 Краткое описание процесса управления (Внутренний блок)
Назначение 61
6.4 Профилактика от образования льда
Профилактика
от образования
льда с помощью
цикла Выкл
(Внутренний блок)
Когда температура, определенная термистором трубопровода для жидкости (R2T)
теплообменника внутреннего блока, падает слишком низко, блок начинает выполнять
профилактику от образования льда в соответствии со приведенными ниже условиями;
он также устанавливается в соответствии с этими условиями.
Условия для начала профилактики от образования льда: Температура равна –1 °C или
меньше всего в течение 40 мин., или температура равна
–5 °C или меньше всего в
течение 10 мин.
Условия для останова профилактики от образования льда: Температура равна +7 °C или
более непрерывно в течение 10 мин.

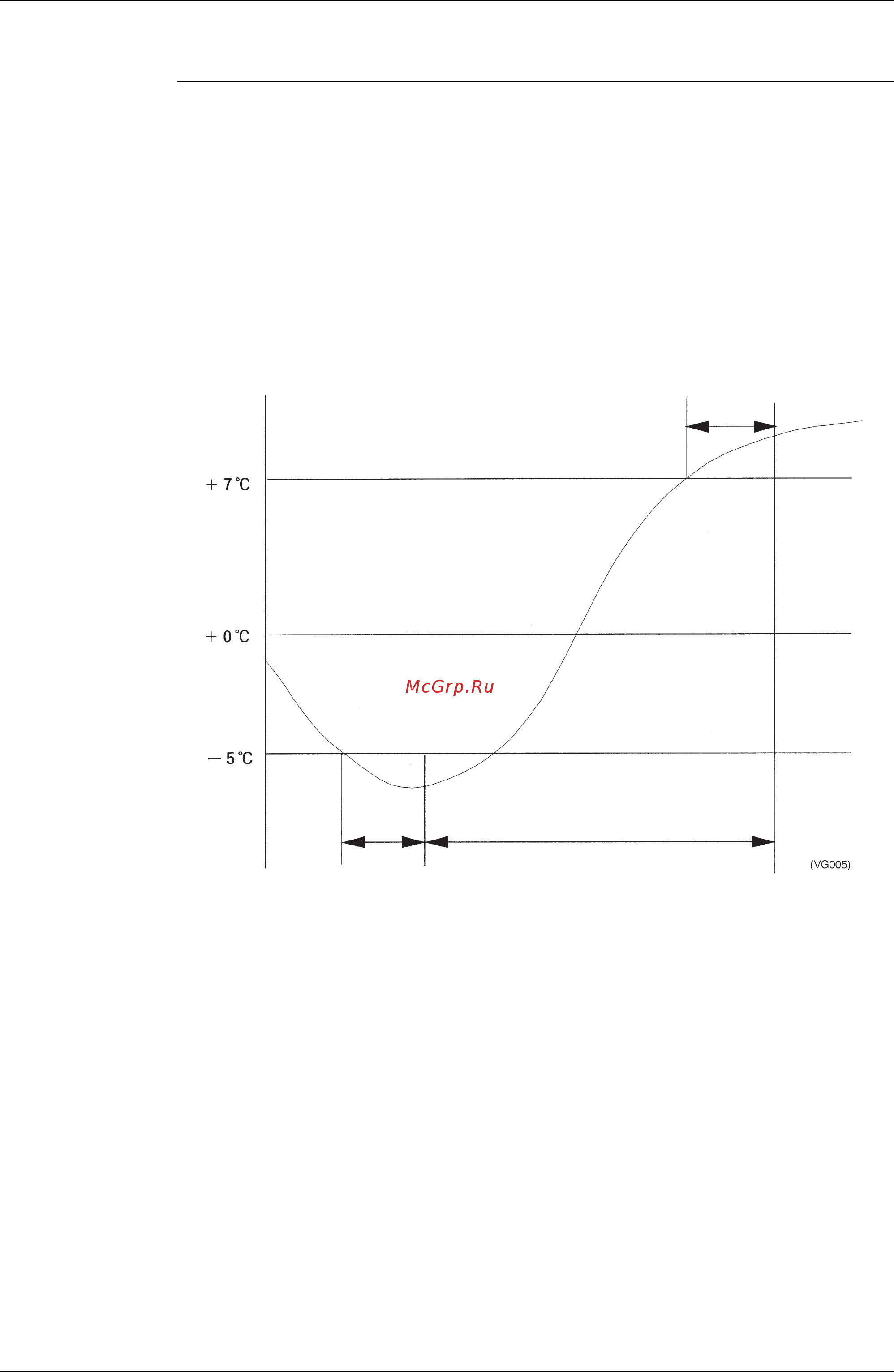

Пример: Случай, когда температура равна –5 °C или меньше всего в течение 10 мин.
10 мин.
10 мин.
Профилактика от образования льда
Принудительное ВЫКЛ термостатом
