SiBU39-402 Проверки
Поиск неисправностей 185
Проверка № 11 Проверить входной импульс скорости вентилятора на PCB наружного блока
(1) Разъединить соединитель X206A при ВЫКЛ электропитании и ВЫКЛ работе.
(2) Равно ли напряжение между контактами 4 и 3 X206A приблизительно 15 В пост.т.
после включения питания?
(3) Равно ли напряжение между контактами 4 и 1 X206A приблизительно 5 В пост.т.?
(4) Подсоединить соединитель X206A при ВЫКЛ электропитании и ВЫКЛ работе.
(5) При выполнении рукой одного оборота верхнего двигателя вентилятора после
включения питания, генерируется ли 4 раза импульс (0 и 5 В) между контактами 4 и 1
соединителя X206A? (Измерить на клемме стороны жгута проводки при
подсоединенном соединителе.)
(6) Разъединить соединитель X207A при ВЫКЛ электропитании и ВЫКЛ работе.
(7) Равно ли напряжение между контактами 4 и 3 соединителя X207A приблизительно
15 В пост.т. после включения питания?
(8) Равно ли напряжение между контактами 4 и 1 соединителя X207A приблизительно
5 В пост.т.?
(9) Подсоединить соединитель X207A при ВЫКЛ электропитании и ВЫКЛ работе.
(10)При выполнении рукой одного оборота нижнего двигателя вентилятора после
включения питания, генерируется ли 4 раза импульс (0 и 5 В) между контактами
4 и 1 соединителя X207A?
(2) (7): НЕТ → Неисправная PCB → Заменить PCB.
(3) (8): НЕТ → Неисправная PCB → Заменить PCB.
(5) (10): НЕТ → Неисправная интегральная схема
Холла → Заменить двигатель вентилятора пост. т.
(2) (3) (5) (7) (8) (10): ДА → Заменить PCB.

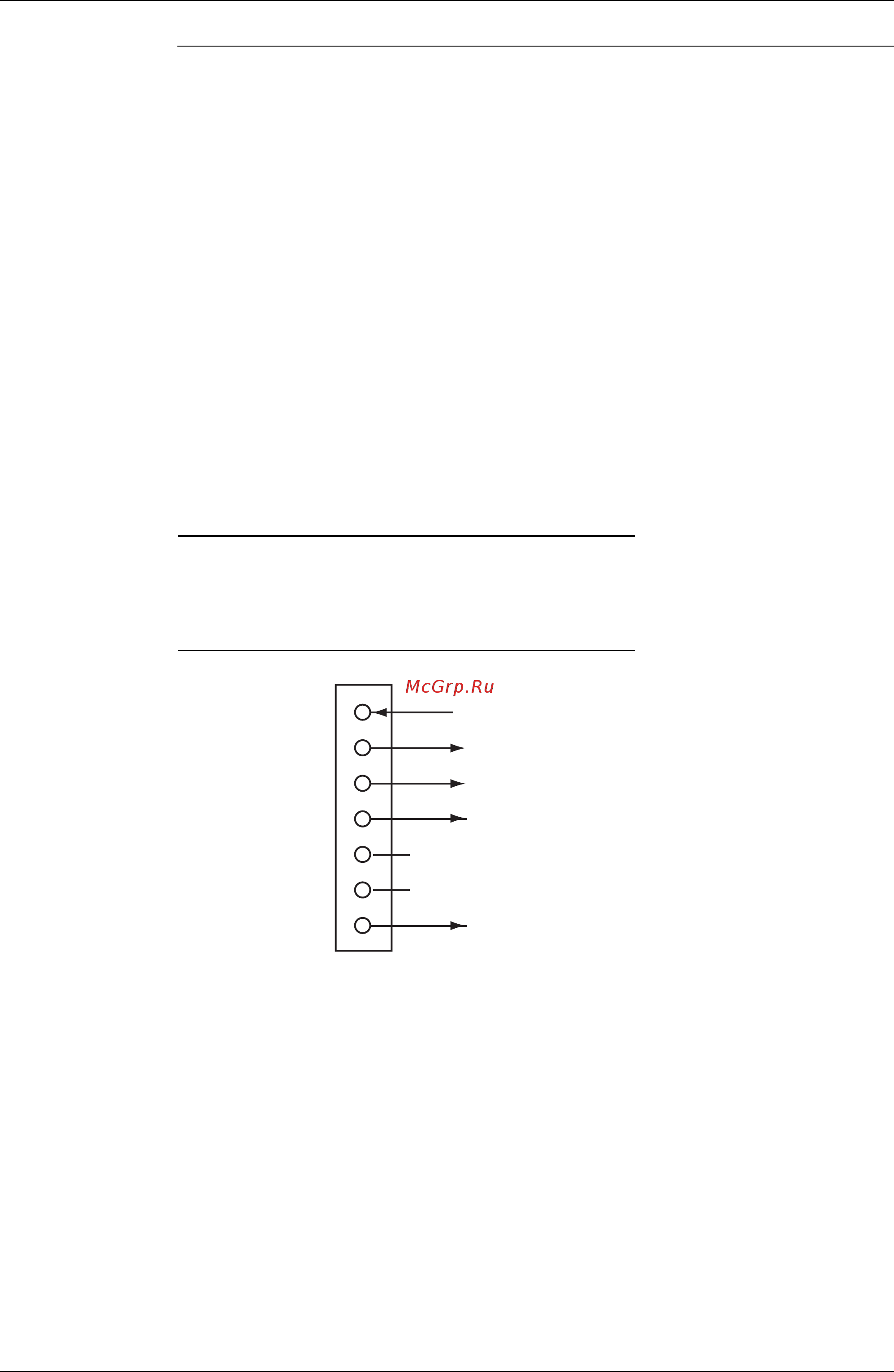

1
2
3
4
5
6
7
Входной импульс скорости
вентилятора (0 В и 5 В)
0 В
15 В
ЗЕМЛЯ
НЗ
НЗ
250~350 В (во время работы)
(S2679)
