SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 149
4.34 “PJ” Наружный блок: Неверное сочетание инвертора
и привода вентилятора
Вывод на пульте
дистанционного
управления
PJ
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
Проверить связь между PCB инвертора и PCB управления микрокомпьютера.
Условия
установления
неисправности
Когда данные связи о типе PCB инвертора неверные.
Предполагаемые
причины
Несоответствие PCB инвертора
Неверная местная установка

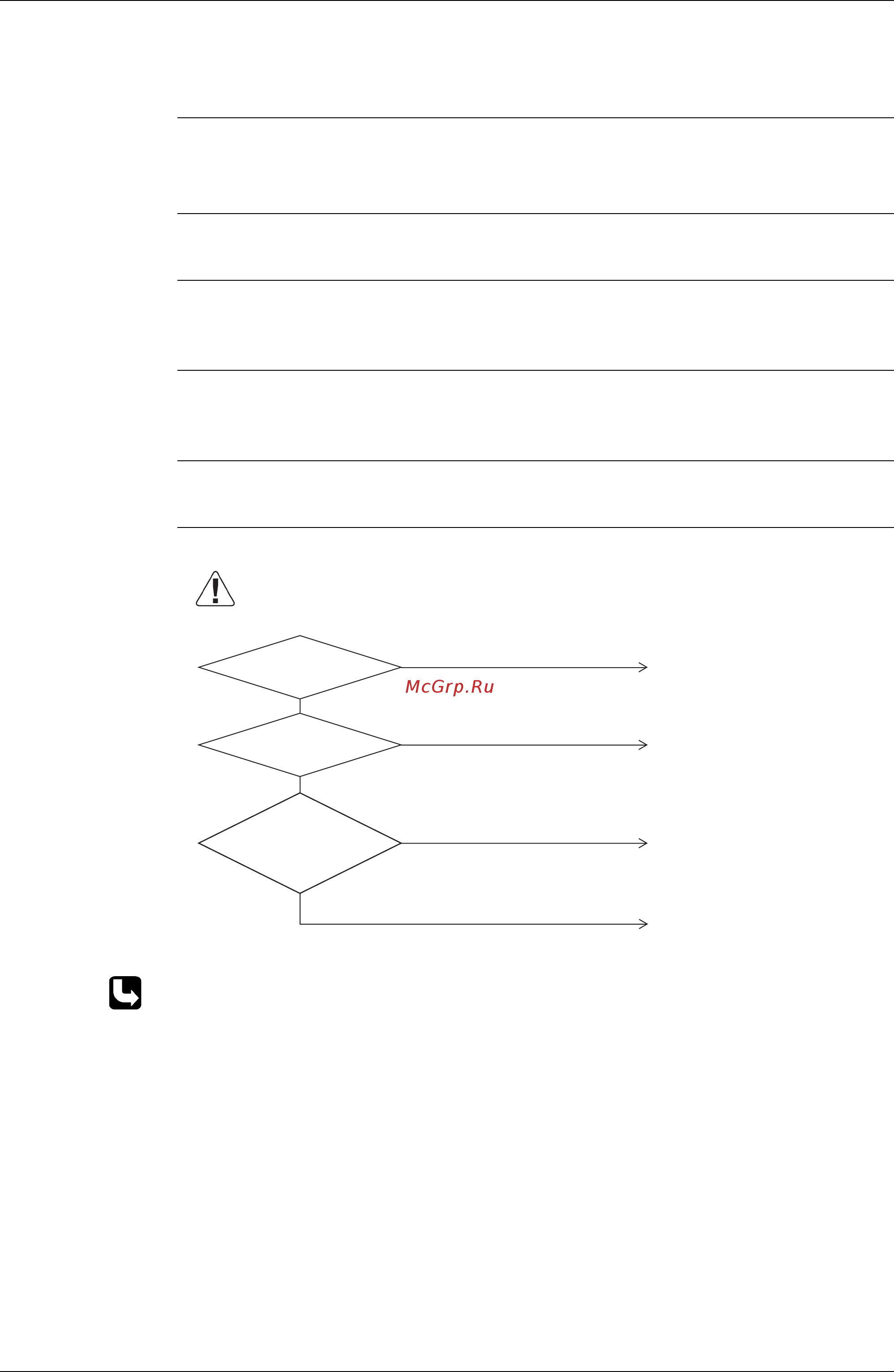

Поиск
неисправностей
∗ См. “Местная установка с наружного блока” на стр. 82.
(V3151)
После сброса перезапустить.
ДА
ДА
ДА
Правильный
ли тип PCB?
Правильная ли
местная установка,
года была замена
PCB?
Заменить PCB исправной.
Заменить PCB.
НЕТ
Была ли замена
PCB?
НЕТ
Откорректировать местную
установку.
НЕТ
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
