Поиск неисправностей с пульта дистанционного управления SiBU39-402
130 Поиск неисправностей
4.17 “E5” Блокировка двигателя компрессора
Вывод на пульте
дистанционного
управления
E5
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
PCB инвертора принимает сигнал положения от линии UVWN, соединенной между
инвертором и компрессором, и определяет схему сигнала положения.
Условия
установления
неисправности
Сигнал положения с 3-кратным циклом в соответствии с заданной частотой определяется,
когда двигатель компрессора работает нормально, и с 2-кратным циклом, когда двигатель
компрессора блокируется. При определении сигнала положения в 2-кратном цикле.
Предполагаемые
причины
Блокировка компрессора
Высокий перепад давления (0,5 МПа и более)
Неверная проводка UVWN
Неисправная PCB инвертора
Запорный клапан остается закрытым.

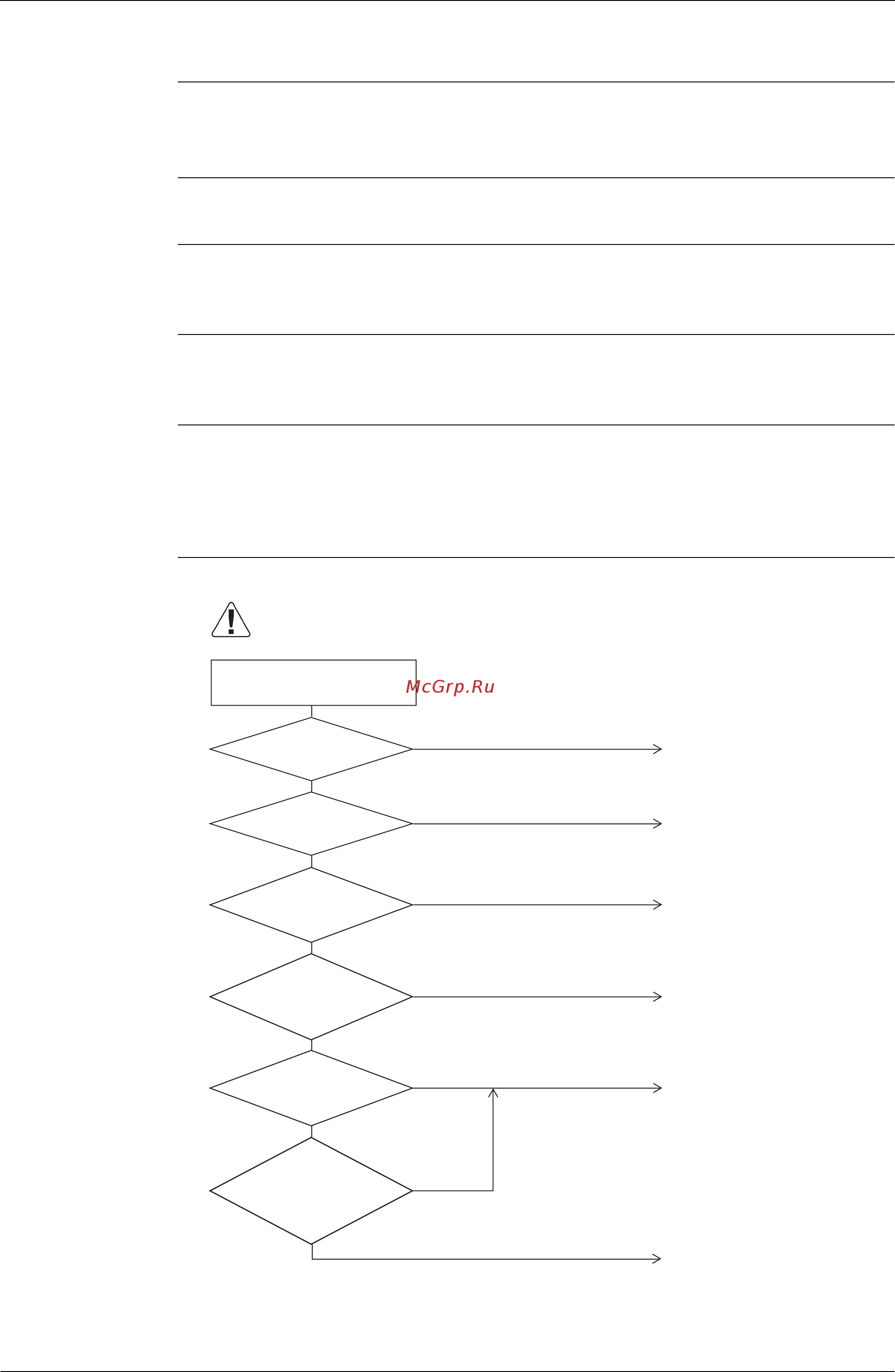

Поиск
неисправностей
Проверить условия монтажа.
Открыт
ли запорный клапан?
НЕТ
Является ли
проводка UVWN
нормальной?
НЕТ
НЕТ
НЕТ
НЕТ
Начинается
ли высокий перепад
давления? (0,5 МПа или
более)
ДА
ДА
ДА
Проверить,
короткозамкнут или
заземлен ли
компрессор.
ДА
ДА
Одинаково
ли выходное напряжение
инвертора для
3 фаз?
Мгновенно
ли изменяется
низкое или высокое давление
при перезапуске
компрессора?
ДА
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Открыть запорный клапан.
Правильно соединить.
Устранить причину.
Заменить компрессор.
Заменить PCB наружного
блока (A2P).
Заменить компрессор.
(V2793)
НЕТ
