SiBU39-402 Поиск неисправностей с централизованного пульта дистанционного управления
Поиск неисправностей 165
5. Поиск неисправностей с централизованного
пульта дистанционного управления
5.1 “UE” Неисправность при передаче данных между
централизованным пультом дистанционного
управления и внутренним блоком
Вывод на пульте
дистанционного
управления
UE
Применимые
модели
Все модели внутренних блоков
Централизованный пульт дистанционного управления
Способ
определения
неисправности
Микрокомпьютер проверяет, нормальной ли является передача данных между
внутренним блоком и центральным пультом дистанционного управления.
Условия
установления
неисправности
Когда передача данных не выполняется нормально в течение определенного промежутка времени
Предполагаемые
причины
Неисправность при передаче данных между дополнительными пультами
централизованного управления и внутренним блоком
Соединитель для установки главного пульта дистанционного управления разъединен.
Неисправность PCB центрального пульта дистанционного управления
Дефект PCB внутреннего блока
Поиск
неисправностей

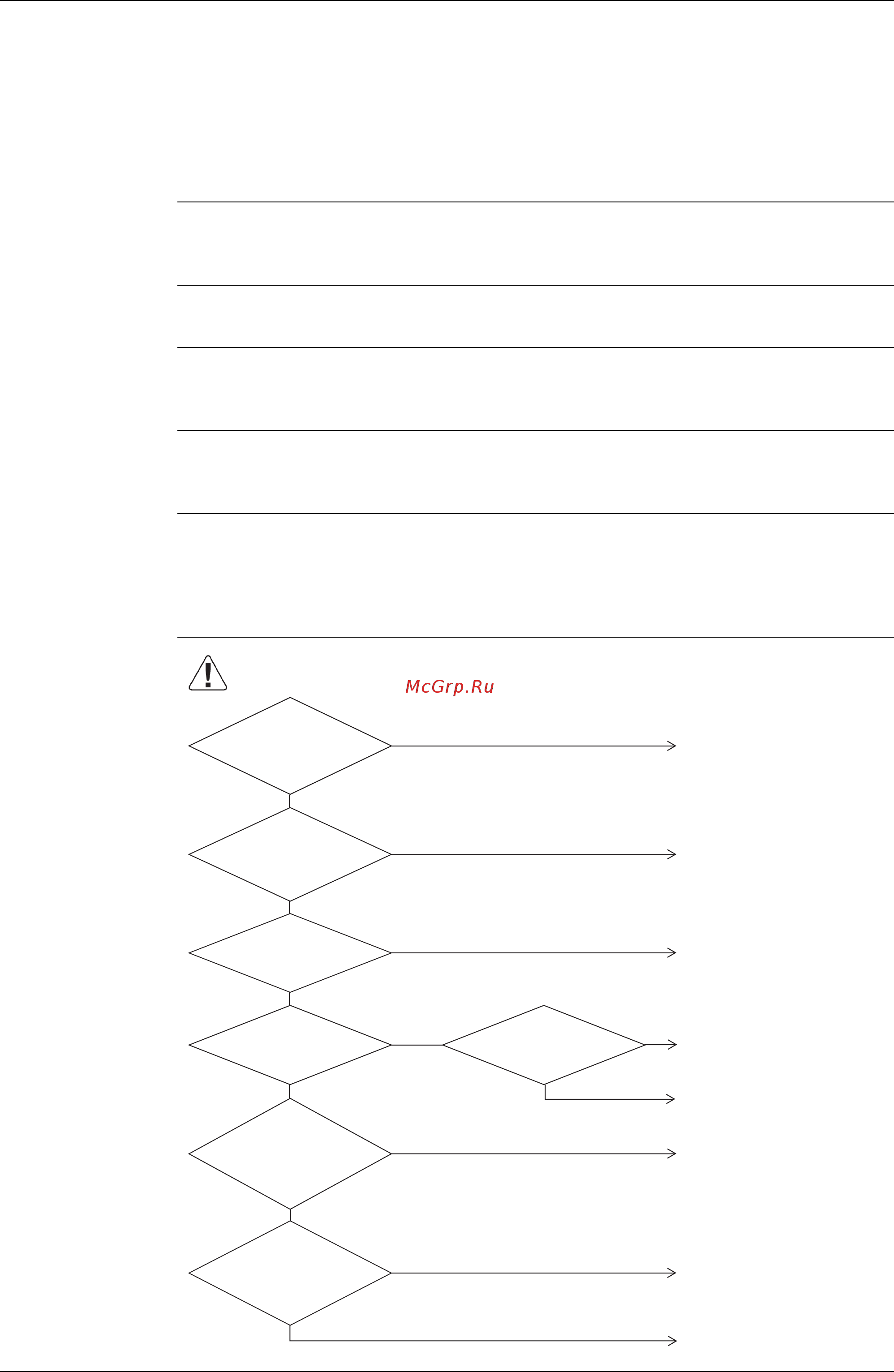

Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.occurred.
Включено
ли электропитание для
внутренних блоков, где
выводится информация о
неисправности?
Отсоединена
ли проводка передачи
данных или неправильно
смонтирована?
Отсоединена
ли проводка передачи
данных для главного
пульта управления или
неправильно
смонтирована?
Отсоединен
ли соединитель
главного пульта для
установки главного
пульта?
Установить правильно
№ группы.
Заменить PCB внутреннего
блока.
Смонтировать правильно
проводку
FСмонтировать правильно
проводку.
Подсоединить правильно
соединитель.
Заменить центральную PCB.
Сбросить электропитание
одновременно для всех
дополнительных пультов
централизованного
управления.
ДА
ДА
НЕТ
ДА
ДА
ДА
ДА
Включить питание
внутреннего блока.
ДА
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
НЕТ
Удален ли
внутренний блок
после подсоединения
или его адрес
изменен?
Установлен ли №
группы неисправных
внутренних блоков?
Существует ли
сбой в передаче данных
со всеми внутренними
блоками?
(
