SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 147
4.32 “LC” Наружный блок: Неисправность передачи данных
между инвертором и PCB управления
Вывод на пульте
дистанционного
управления
LC
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
Проверить связь между PCB инвертора и PCB управления микрокомпьютера.
Условия
установления
неисправности
Когда в определенный период времени происходит сбой связи.
Предполагаемые
причины
Неисправность соединения между PCB инвертора и PCB управления наружного блока
Дефект PCB управления наружного блока (участок передачи данных)
Дефект PCB инвертора
Дефект противопомехового фильтра
Внешний фактор (шум и др.)
Поиск
неисправностей
(V3185)

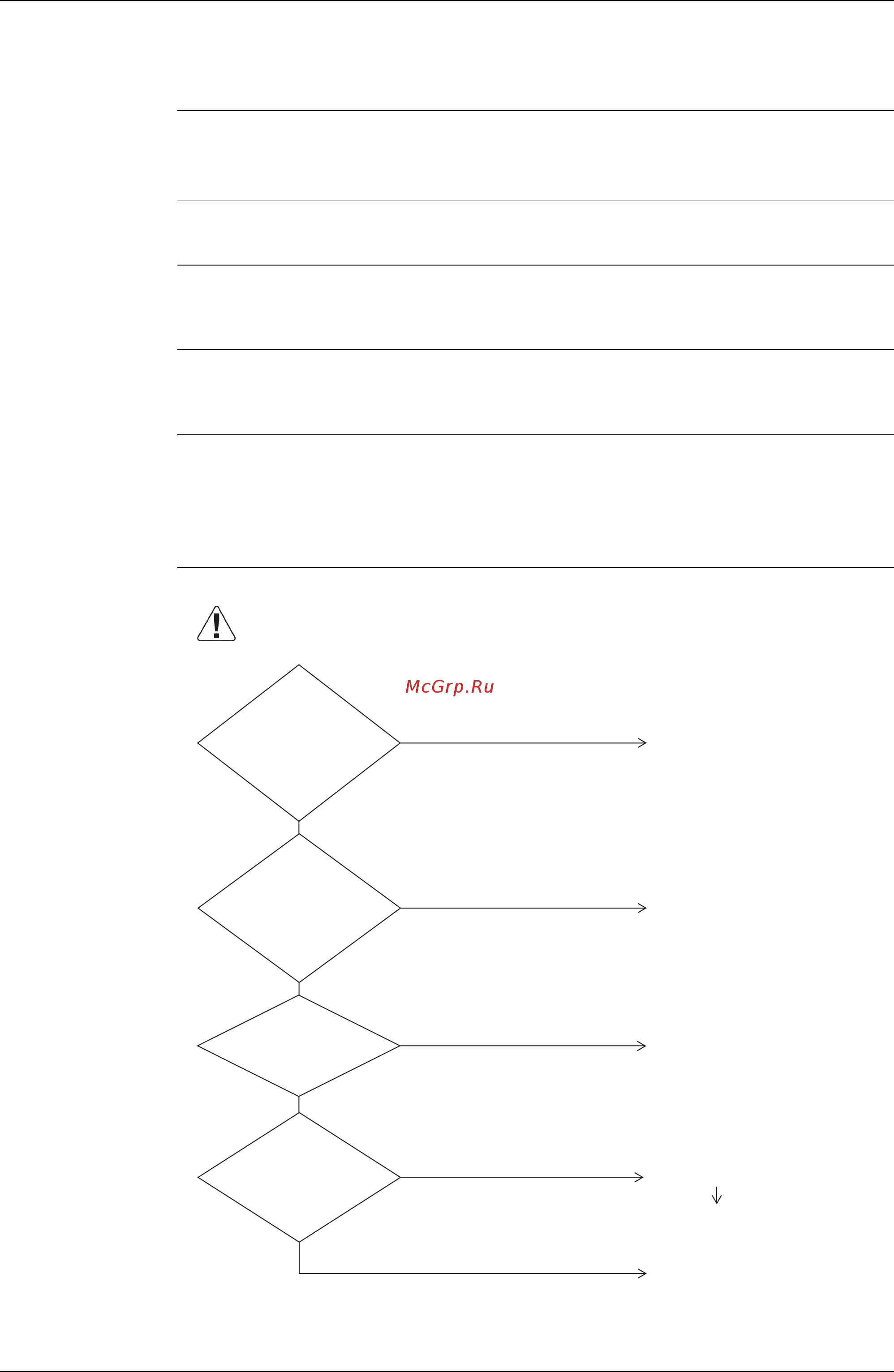

Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Отсоединена
ли проводка передачи
данных между PCB
наружного блока
и блоком
инвертора?
ДА
Исправить и включить снова.
Подсоединить проводку
передачи данных и включить
снова.
НЕТ
ДА
Напряжение
между красным и белым
контактом X1A на блоке
инвертора является
напряжением
питания.
Проверить, есть ли соединение
для противопомехового фильтра
(Z1F), и проверить проводку
питания или PCB.
Заменить PCB и нвертора.
Если неисправность LC
повторяется снова, заменить PCB.
НЕТ
НЕТ
ДА
НЕТ
Надежно ли
подсоединены
соединители между
главной PCB (A1P) и
PCB инвертора
(A2P)?
Индикатор
микрокомпьютера
(зеленый) на PCB
инвертора мигает.
Дефект главной PCB наружного
блока или дефект PCB
инвертора.
ДА
