SiBU39-402 Схемы трубопроводов
Приложение 189

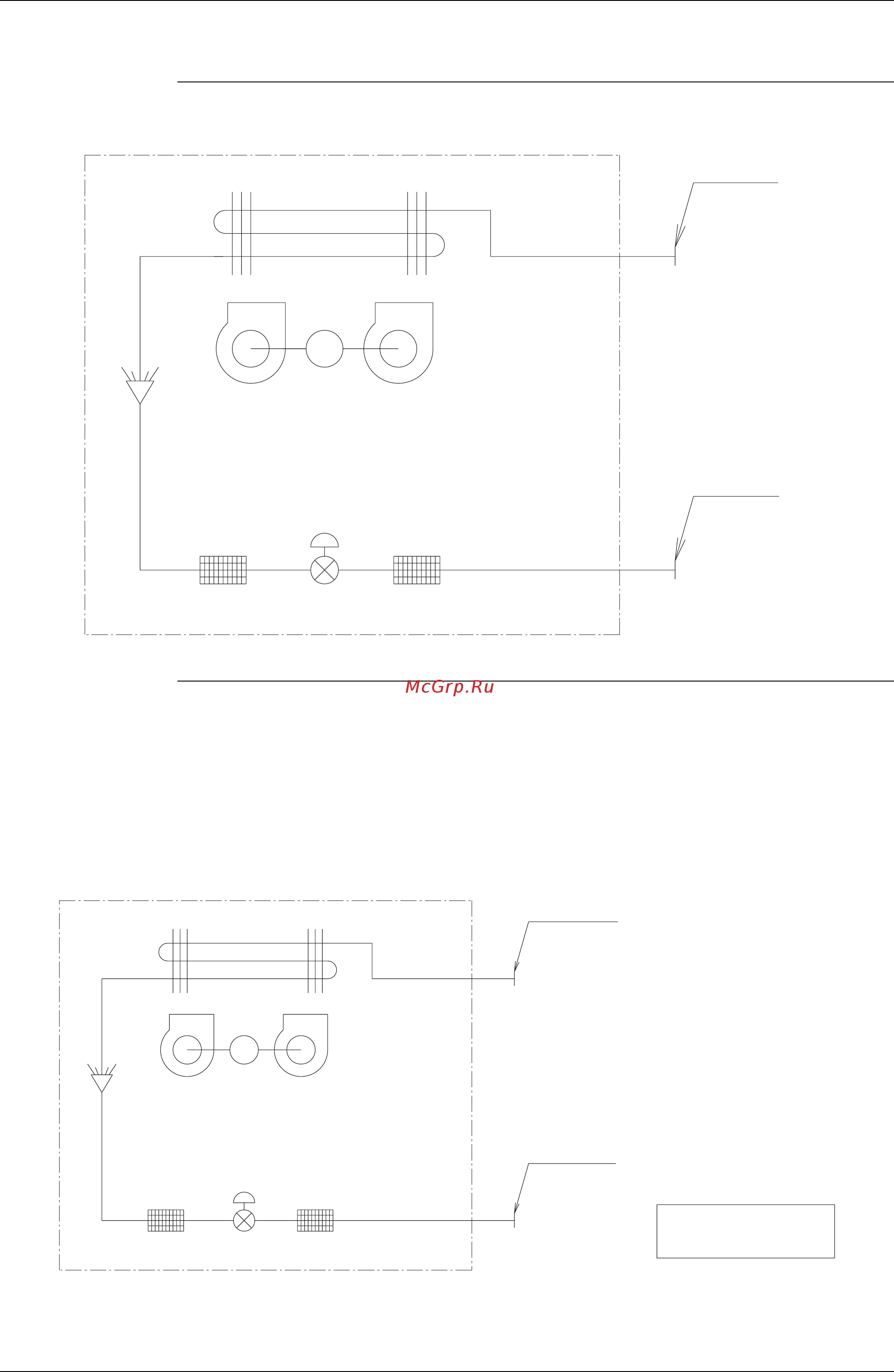

1.2 Внутренний блок
FXZQ20M/25M/32M/40M/50MVE
FXKQ25M/32M/40M/63MVE
FXMQ40M/50M/63M/80M/100M/125MVE
FXHQ32M/63M/100MVE
FXLQ20M/25M/32M/40M/50M/63MVE
FXNQ20M/25M/32M/40M/50M/63MVE
Фильтр
Теплообменник
Вентилятор
M
Фильтр
4D040157
Электронный
расширительный клапан
Соединительный
канал трубопровода
для газа
Соединительный
канал трубопровода
для жидкости
Фильтр
ПРИМЕНИМАЯ МОДЕЛЬ
FXH
,
FXK
,
FXS
FXC
,
FXM
,
FXL
,
FXN
Теплообменник
Вентилятор
M
Фильтр
4D034245
Электронный
расширительный клапан
Соединительный
канал трубопровода
для газа
Соединительный
канал трубопровода
для жидкости
