SiBU39-402 Поиск неисправностей с пульта дистанционного управления
Поиск неисправностей 133
4.19 “E9” Наружный блок: Неисправность подвижной
части электронного расширительного клапана
Вывод на пульте
дистанционного
управления
E9
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
Проверить наличие разъединения соединителя
Проверить целостность катушки расширительного клапана
Условия
установления
неисправности
Генерируется ошибка при отсутствии общего электропитания, когда питание включено.
Предполагаемые
причины
Дефект подвижной части электронного расширительного клапана
Дефект PCB наружного блока (A1P)

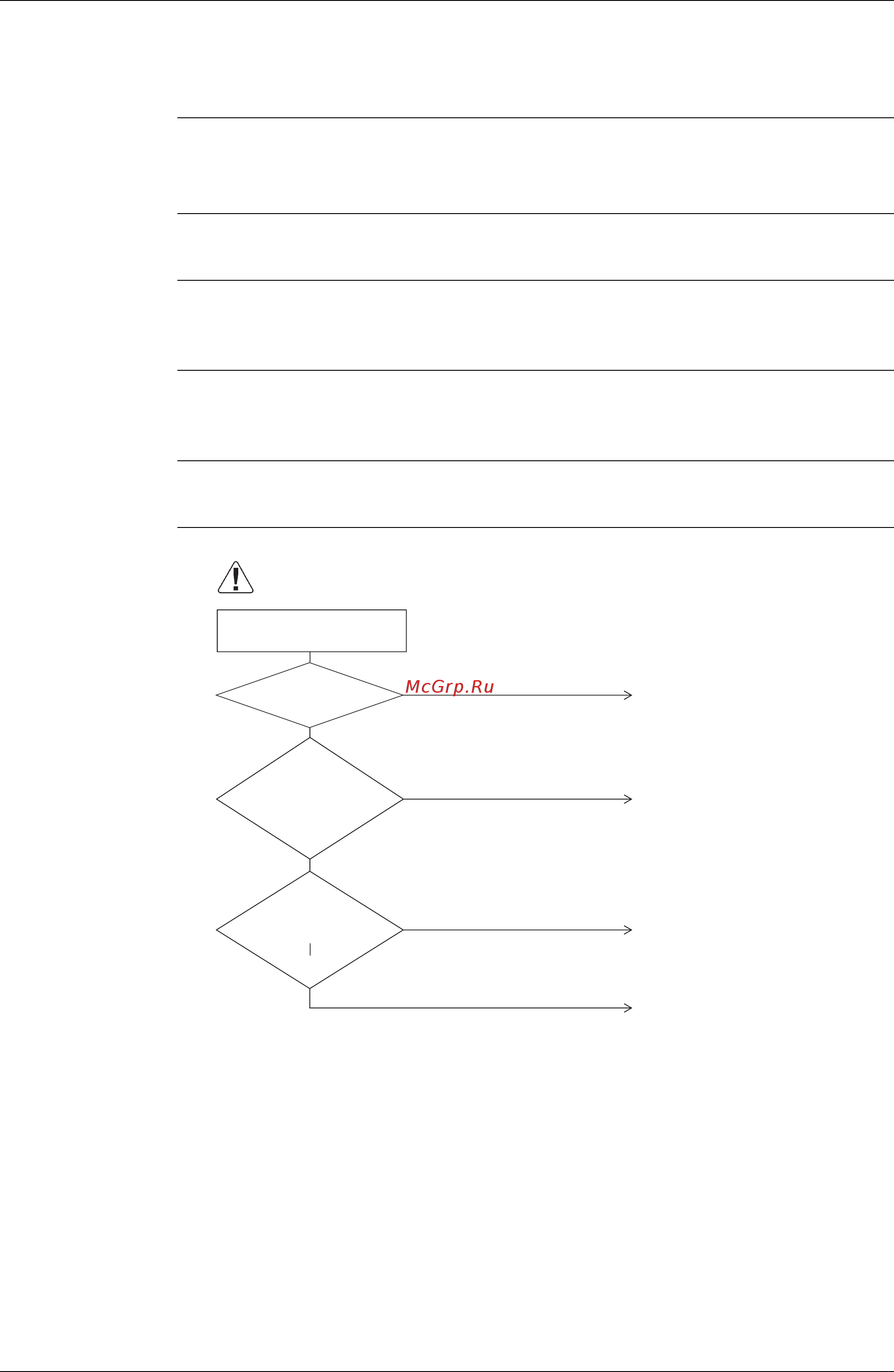

Поиск
неисправностей
(V3067)
ДА
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
Возвратиться
в нормальное
состояние?
Выключить электропитание,
затем включить снова.
Электронный
расширительный клапан
подсоединен к X26A и X28A
PCB наружного блока
(A1P).
Нормальный,
когда проверяется
катушка (∗1) подвижной
части электронного
расширительного
клапана.
Заменить PCB наружного
блока A1P.
НЕТ
НЕТ
НЕТ
Заменить подвижную часть
электронного расширительного
клапана.
Другой внешний фактор,
не неисправность
(например, шум и др.).
После подсоединения,
отключить электропитание
и затем включить снова.
ДА
ДА
