Поиск неисправностей с пульта дистанционного управления SiBU39-402
160 Поиск неисправностей
4.42 “UA” Избыточное количество внутренних блоков
Вывод на пульте
дистанционного
управления
UA
Применимые
модели
Все модели наружных блоков
Способ
определения
неисправности
Условия
установления
неисправности
Предполагаемые
причины
Избыточное количество подсоединенных внутренних блоков
Дефект PCB наружного блока (A1P)
Несоответствие типов хладагентов внутреннего и наружного блоков.
Установка PCB не была выполнена после замены запасной PCB.

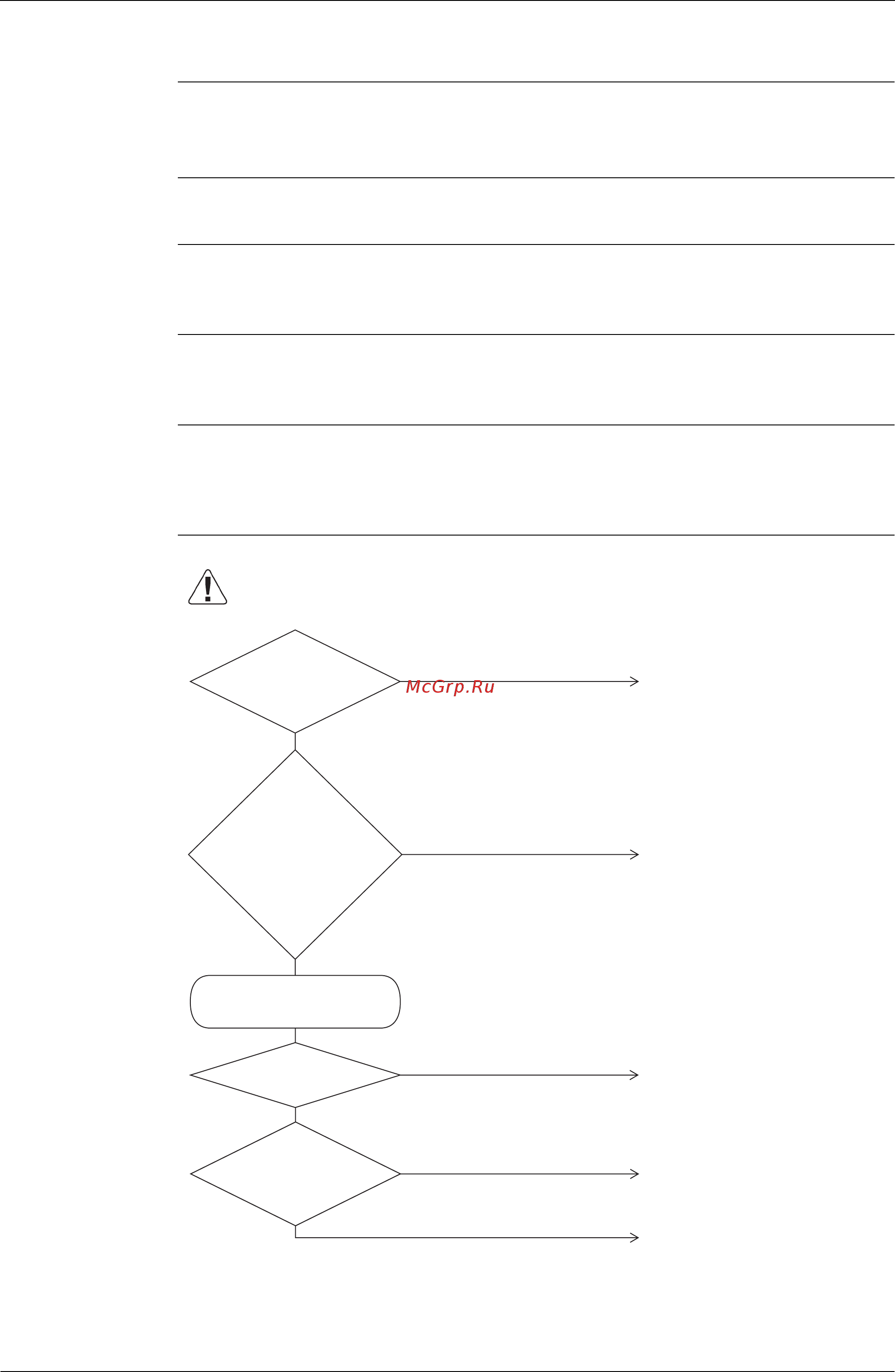

Поиск
неисправностей
∗ Количество внутренних блоков, которые могут быть подсоединены к одному наружному
блоку, зависит от типа наружного блока.
Предостережение
Проверьте, чтобы выключатель электропитания был
в положении “выключено” перед соединением или
отсоединением соединителя, в противном случае
детали могут быть повреждены.
(
V3169
)
Общее
количество
внутренних блоков,
отображающих “UA”,
и внутренних блоков,
подсоединенных к одной
системе хладагента, не
больше количества
подсоединяемых
блоков∗
Все в порядке
НЕТ
НЕТ
Слишком много внутренних
блоков в одной системе
хладагента.
Нажать и удерживать кнопку
СБРОС на PCB наружного
блока в течение 5 секунд.
ДА
Заменена ли PCB
запасной?
ДА
Класс хладагента еще
не установлен.
НЕТ
ДА
Появляется ли
неисправность?
Заменить PCB наружного
блока (A1P).
Обеспечить соответствие типов
хладагентов внутреннего и
наружного блока.
НЕТ
ДА
Соответствуют
ли друг другу типы
хладагента внутреннего
и наружного
блока?
