SiBU39-402 Меры предосторожности при обращении с новым хладагентом (R410A)
Меры предосторожности при обращении с новым хладагентом (R410A) 207

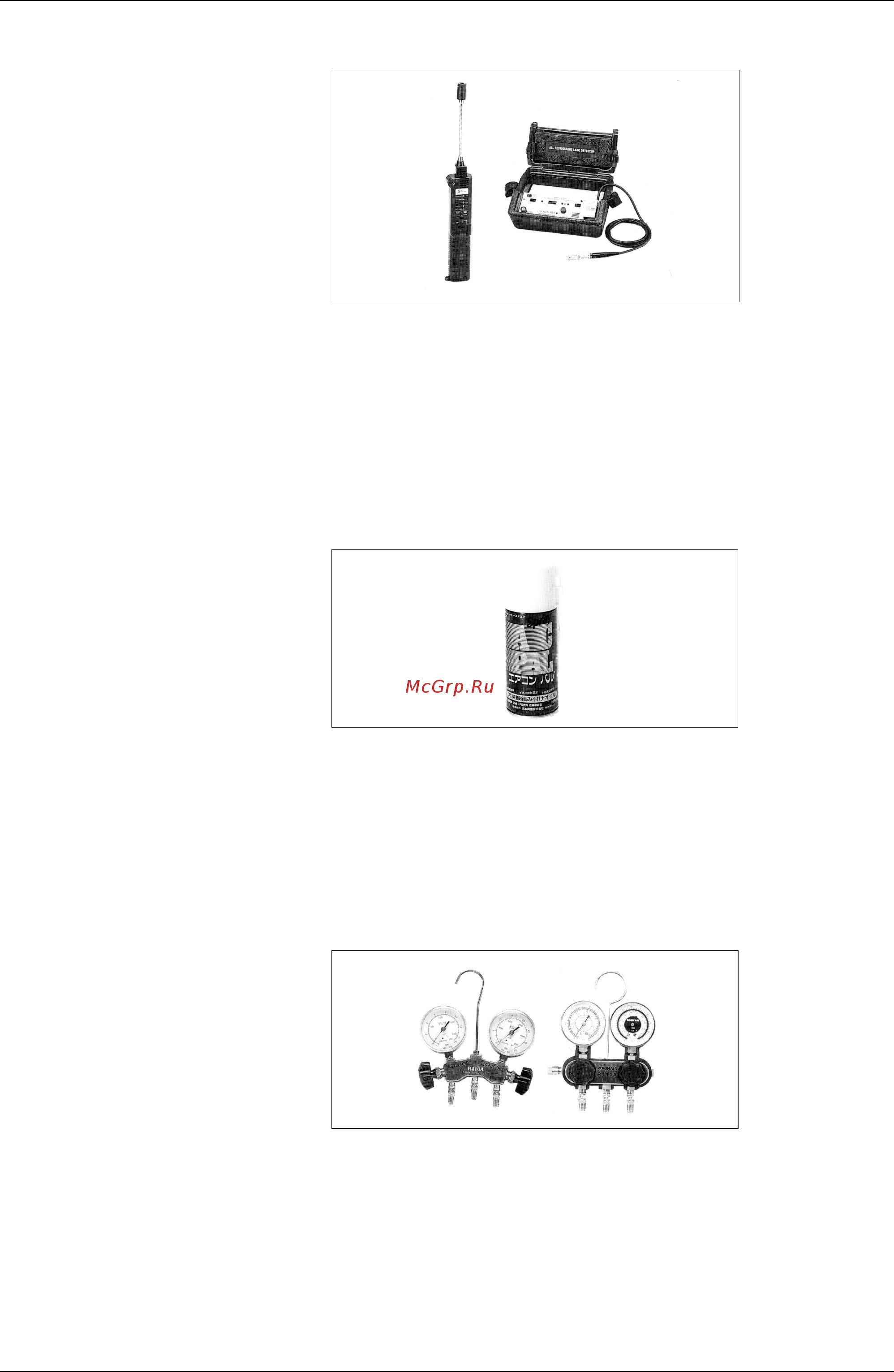

4. Течеискатель
Технические характеристики
2 Определяет водород, и др.
2 Применимые хладагенты
R410A, R407C, R404A, R507A, R134a, и др.
Отличия
2 Предыдущие течеискатели определяли хлор. Поскольку HFC не содержит хлор, новый
течеискатель определяет водород.
5. Масло хладагента
Технические характеристики
2 Содержит синтетическое масло, поэтому может использоваться для трубопроводных
работ для каждого цикла хладагента.
2 Является коррозионностойким и устойчивым в течение длительного времени.
Отличия
2 Может использоваться для блоков с R410A и R22.
6. Замерный патрубок для R410A
Технические характеристики
2 Манометр высокого давления
от - 0,1 до 5,3 МПа (от -76 см рт.ст. до 53 кг/см
2
)
2 Манометр низкого давления
от - 0,1 до 3,8 МПа (от -76 см рт.ст. до 38 кг/см
2
)
2 1/4" → 5/16" (2 мин → 2,5 мин)
2 При испытаниях под давлением манометров масло не используется.
→ Для предотвращения загрязнения
2 Температурная шкала показывает отношение между давлением и температурой в
газонасыщенном состоянии.
